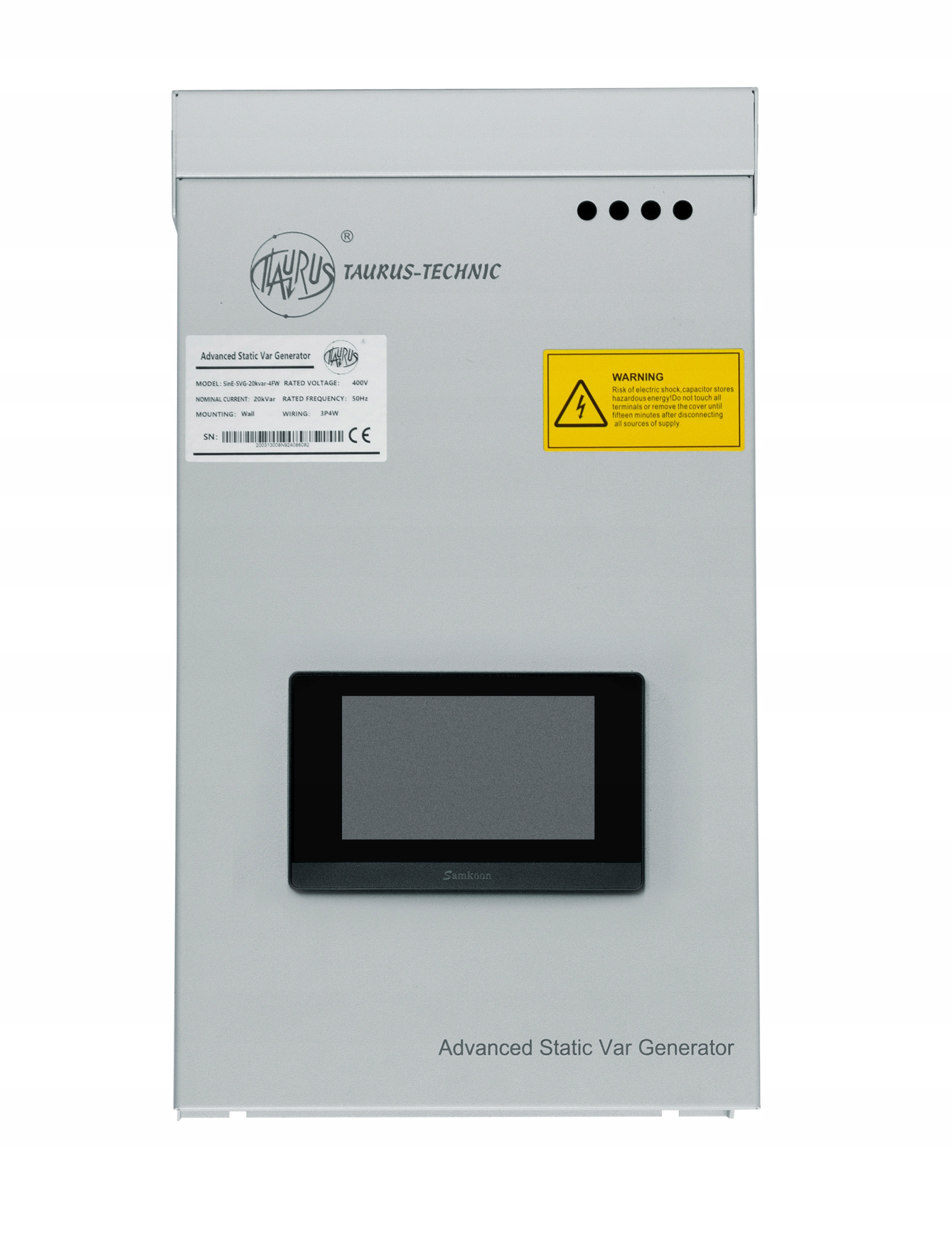

Активный компенсатор реактивной мощности АСВГ20, компенсация 20кВар Таурус-Техник

Компенсатор активной реактивной мощности АСВГ используется для компенсации индуктивной и емкостной реактивной мощности.

Используется для компенсации вместо традиционных решений на основе пассивных элементов, таких как конденсаторы.

Благодаря малому времени отклика (миллисекунды) устройство ASVG обеспечивает эффективное достижение желаемого коэффициента реактивной мощности. Дополнительно также можно установить функцию ограничения гармоник тока и напряжения и симметризации фазной нагрузки.

Модульная структура позволяет легко расширять и подключать последующие модули для увеличения общей мощности устройства. Используя интерфейс дисплея HMI, вы можете легко выполнить необходимые настройки и просмотреть рабочие параметры устройства, нагрузки и сети.

Благодаря устройству ASVG мы можем плавно регулировать как индуктивную, так и емкостную реактивную мощность для каждой фазы индивидуально. В сетях с высокой динамикой изменения нагрузки можно получить заданный коэффициент мощности, который на практике при правильно подобранной мощности АСВГ позволяет исключить расходы реактивной энергии.

ОСНОВНЫЕ ФУНКЦИИ УСТРОЙСТВА АСВГ:

• бесступенчатое регулирование индуктивной и емкостной реактивной мощности
• компенсация реактивной мощности в каждой фазе отдельно< /li>
• li>
• очень короткое время отклика < 7,8 мс
• симметризация фазовой нагрузки
• избежание резонанса
• ограничение высших гармоник тока и напряжения THDi, THDu
• возможность простой установки и расширения до 20 модулей параллельно
• коммуникация – Modbus RS485
• сертификаты CE и соответствие Стандарты ЕС
• сделано в стене

Принцип работы:

Компенсатор активной реактивной мощности АСВГ сначала измеряет ток, потребляемый приемниками (через трансформатор тока ТТ), а затем генерирует ток противоположной фазы и одинаковой амплитуды, а затем «впрыскивает» его в сеть. Алгоритм реализован системой на основе биполярных транзисторов с изолированным затвором IGBT. Позволяет получить необходимый коэффициент реактивной мощности (cos φ) и плавную компенсацию реактивной мощности.

Кроме того, устройство симметризирует нагрузку системы за счет несимметрии фазного тока, что позволяет снизить ток в сети. нейтральный провод. При этом при возникновении в сети высших гармоник, например третьей, пятой, седьмой и т. д., АСВГ ведет себя как фильтр гармоник – после измерения тока гармонических составляющих прибор генерирует ток противоположной фазы. и идентичной амплитуды и вводит его в сеть. Таким образом мы добиваемся снижения уровня гармонических токов.

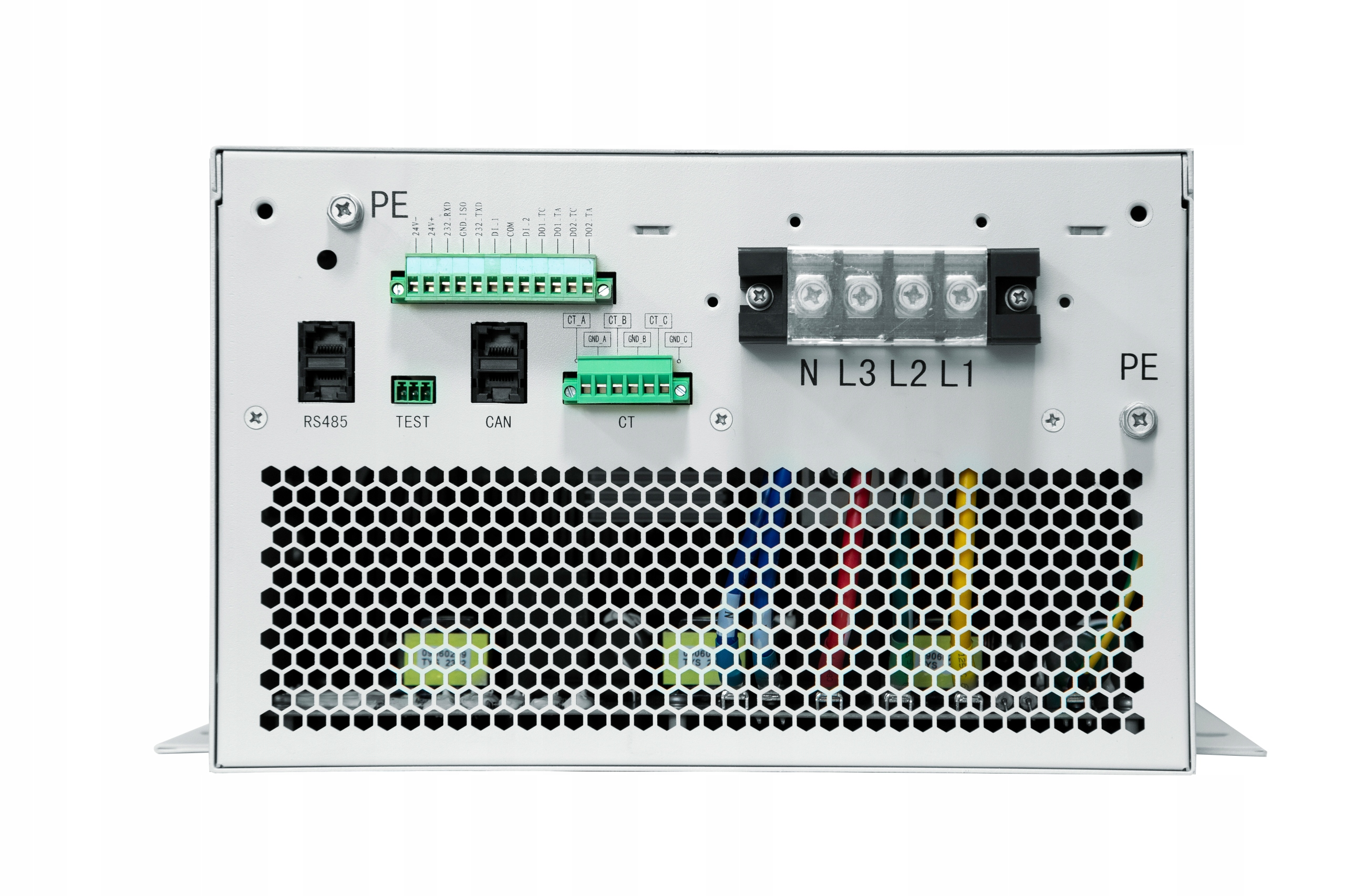

Схема подключения АСВГ и измерение с помощью трансформатора тока ТТ на стороне сети

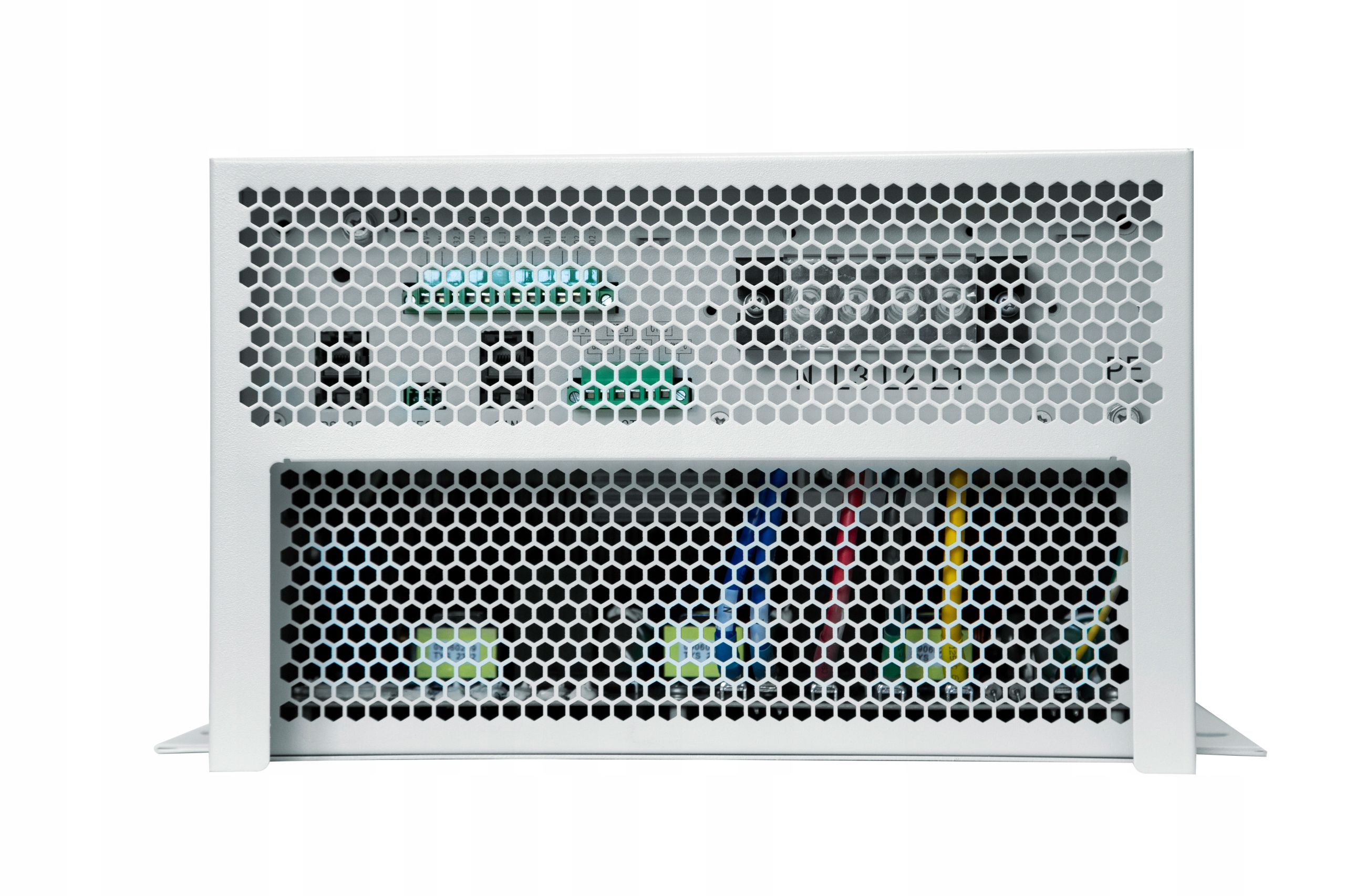

Крышка для маскировки клеммных колодок

Надежная защита в транспортировочном ящике.
