Пробник активной логики RIGOL PLA3204

Описание

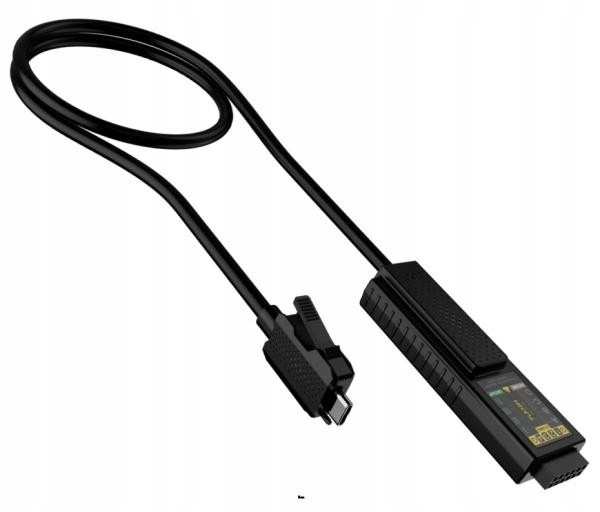

Логический пробник RIGOL PLA3204 обеспечивает прямое подключение цифровых сигналов от тестируемой системы к цифровым осциллографам серий RIGOL MHO5000 и DHO5000 через разъем USB Type-C. Пробник превращает осциллограф в логический анализатор, обеспечивая 4 канала данных и 8 каналов заземления. Входящие в комплект измерительные провода обеспечивают гибкое подключение к тестируемому сигналу и опорным точкам.

Благодаря высокому входному сопротивлению и низкой емкости пробника можно точно отбирать цифровые сигналы без существенного воздействия на тестируемую систему. Минимальная обнаруживаемая длительность импульса составляет 5 нс, что позволяет анализировать быстрые сигналы. Пробник позволяет регулировать порог переключения в диапазоне ±15 В, что обеспечивает совместимость с различными логическими стандартами.

В комплект входят четыре сигнальных провода и два заземляющих провода, а также набор измерительных зажимов, облегчающих подключение к различным типам разъемов на печатной плате. Встроенные светодиоды на зонде указывают активность канала и облегчают настройку.

Зонд предназначен для лабораторных и сервисных приложений, поддерживающих проектирование, тестирование и диагностику цифровых систем.

Свойства

  • Количество входных каналов: 4
  • Диапазон порога переключения: ±15 В
  • Погрешность порога: ±(100 мВ + 3% от значения) порог)
  • Максимальное входное напряжение: ±40 В (пиковое)
  • Входной динамический диапазон: ±10 В + установленный порог
  • Минимальная амплитуда сигнала: 500 мВразмах
  • Минимальная длительность обнаруженного импульса: 5 нс
  • Входное сопротивление: 100 кОм ±1%
  • Входная емкость: прибл. 11 пФ
  • Длина кабеля зонда: прибл. 120 см.
  • Длина измерительного кабеля: прибл. 25 см
  • Диапазон рабочих температур: от 0°C до 50°C
  • Температурный диапазон хранения: от -20°C до 60°C
  • Относительная влажность: до 80 % (при работе), до 90 % (при хранении)

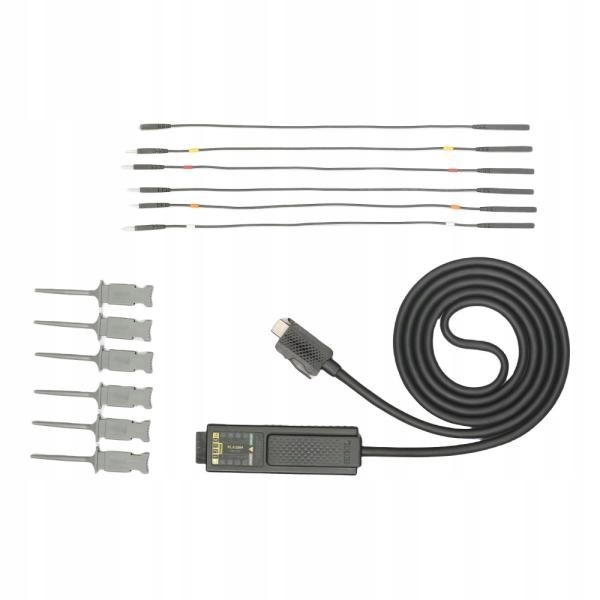

В комплекте

  • Логический датчик RIGOL PLA3204 — 1 шт.
  • Измерительные провода – 6 шт.
  • Измерительные зажимы – 6 шт.
