ALPS RK271 ПОТЕНЦИОМЕТРНОЕ УПРАВЛЕНИЕ С ПЛАТОЙ МОДУЛЯ ДВИГАТЕЛЯ, 2-КАНАЛЬНОЕ ДИСТАНЦИОННОЕ

Модуль управления двигателем потенциометра для потенциометров типа АЛПС РК271 двухканальный.

Дополнительно к продаваемому модулю управления подключить модуль с реле 250В 30А

(пожалуйста, выполните поиск по фразе «модуль реле» в нашем магазине), чтобы иметь возможность включать/выключать его. устройство с помощью кнопки включения/выключения на пульте дистанционного управления

(трансформатор, питающий модуль реле должно постоянно получать питание от розетки устройства).

ВНИМАНИЕ — если вы используете оба модуля, ТОЛЬКО модуль z должен быть запитан. сетевое реле.

В данном случае модуль управления потенциометром питание от релейного модуля через ленту, соединяющую модули.

Питание модуля управления:

СТАБИЛИЗИРОВАННОЕ напряжение от от 7 до 12 В постоянного тока (мин. 300 мА)

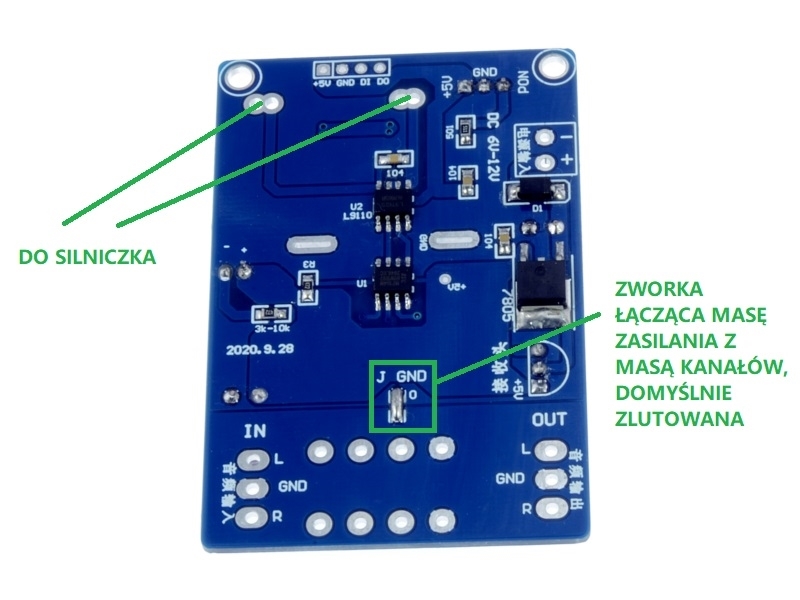

(любые другие способы финансирования по вашему усмотрению знания и тип применения в устройстве, за розеткой питания стоит диод выпрямитель последовательно, конденсатор и стабилизатор 78М05, верните пожалуйста Обратите внимание, что припаянная перемычка по умолчанию соединяет питание и землю. сигнал (потенциометр согласно фото)

Схема модуля, программное обеспечение микроконтроллера и т.п. - нет доступны.

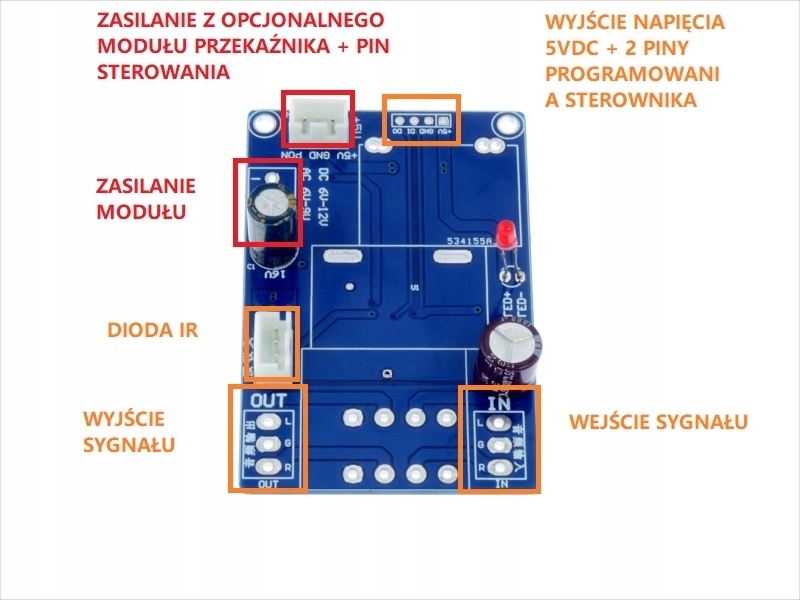

Покупатель получает собранный модуль с пультом дистанционного управления, как и в первом варианте. на фото в предложении (новая синяя печатная плата с фрезеровкой между массой потенциометра и модуль).

Размеры печатной платы: 72 x 49 мм

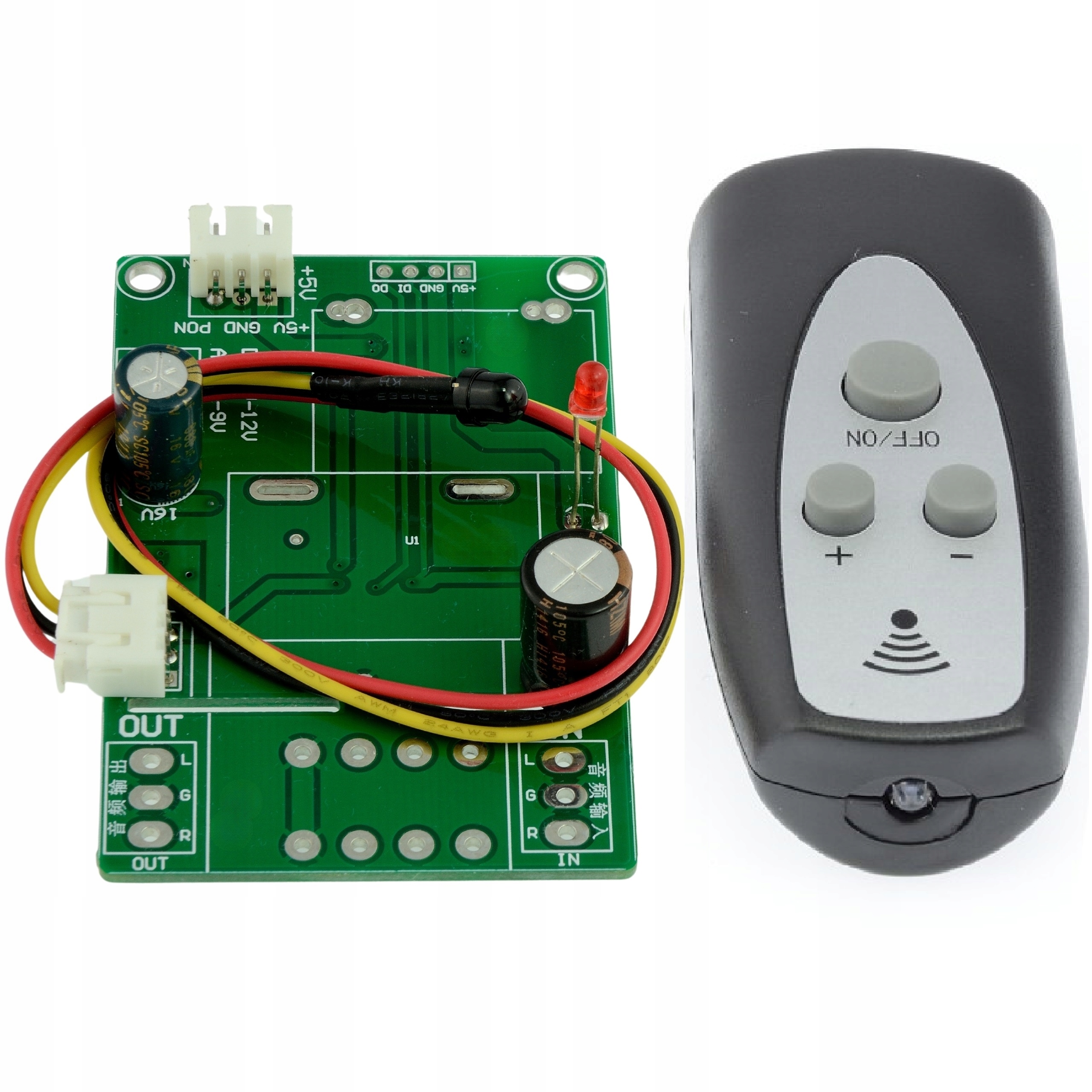

Покупатель получает комплект как на первом фото - Печатная плата зеленого цвета, черный пульт дистанционного управления
