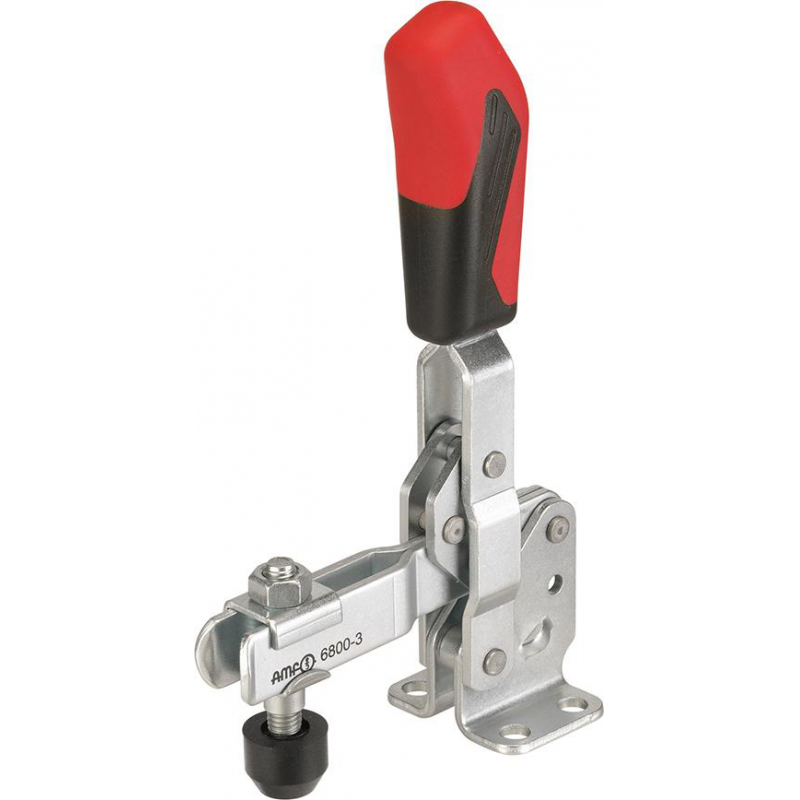

AMF 6800-3

Зажим вертикальный быстросъемный с горизонтальным основанием, размер 3

Информация о продукте:

• вертикальный зажим с открытым рычагом и горизонтальной опорой производства AMF,
• оцинкован и пассивирован,
• заклепки из нержавеющей стали перемещаются в подшипниковых втулках, которые были науглерожены, закалены и отпущены,
• смазанные опорные точки,
• эргономичная маслостойкая ручка с большой поверхностью для рук и мягким компонентом,< /li>
• безопасный зажимной элемент с защитой пальцев,
• не теряющийся зажимной винт на конце зажимного рычага.
• шарнирное управление
• вертикальное направление действия, горизонтальная монтажная плоскость.
• самоблокирующийся.
• ручка с пластиковым покрытием.
• оцинкованная.
• Тип NI - нержавеющая сталь, предназначенный. для промышленного применения, химической, пищевой, морской и т. д.
• антимагнитная, коррозионно- и кислотостойкая

Советы:

• Угол открытия можно увеличить, нажав стопорный штифт.

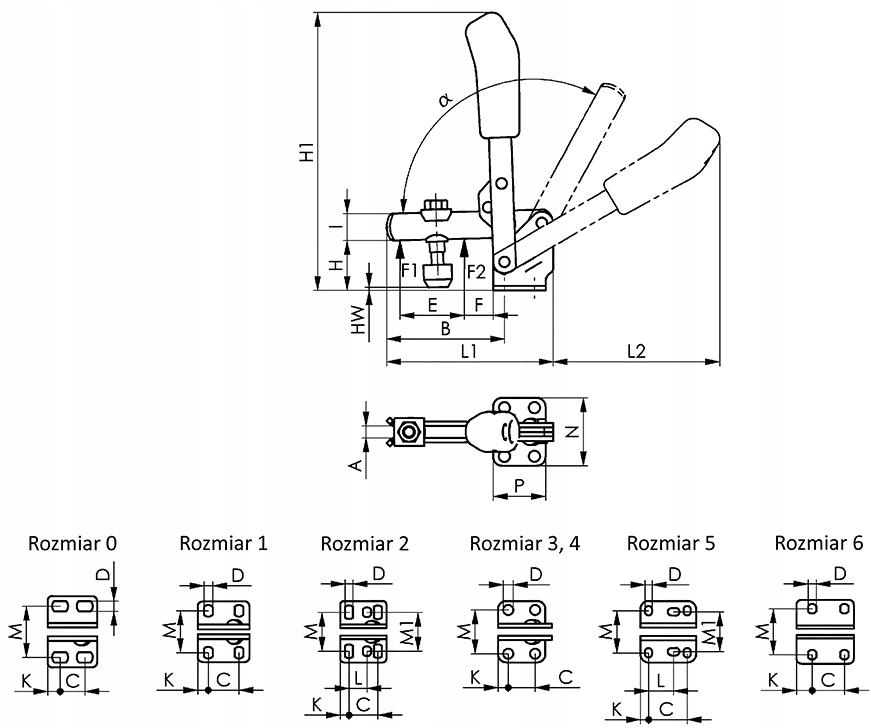

Технические характеристики:

• размер: 3,
• f1: 1,2 кН,
• f2: 2,5 кН,
• нажимной винт: M8 x 45,
• вес: 410 г,
• a: 8,
• b: 79,
• c: 20,0,
• d: 7,5,
• e: 37,
• f [мм/U]: 19,0,< /li>
• h1: 186,0,
• hw мин.: 2,0,
• hw макс.: 11,0,
• i: 18,
• к: 7,5,
• л: –,
• л1: 112,
• л2: 112,
• м: 32,5,
• n: 46,
• p: 35,
• testj: 105°,
• h: 33,0,
• m1: –

Режим: 6800-3

EAN: 4020772090036
