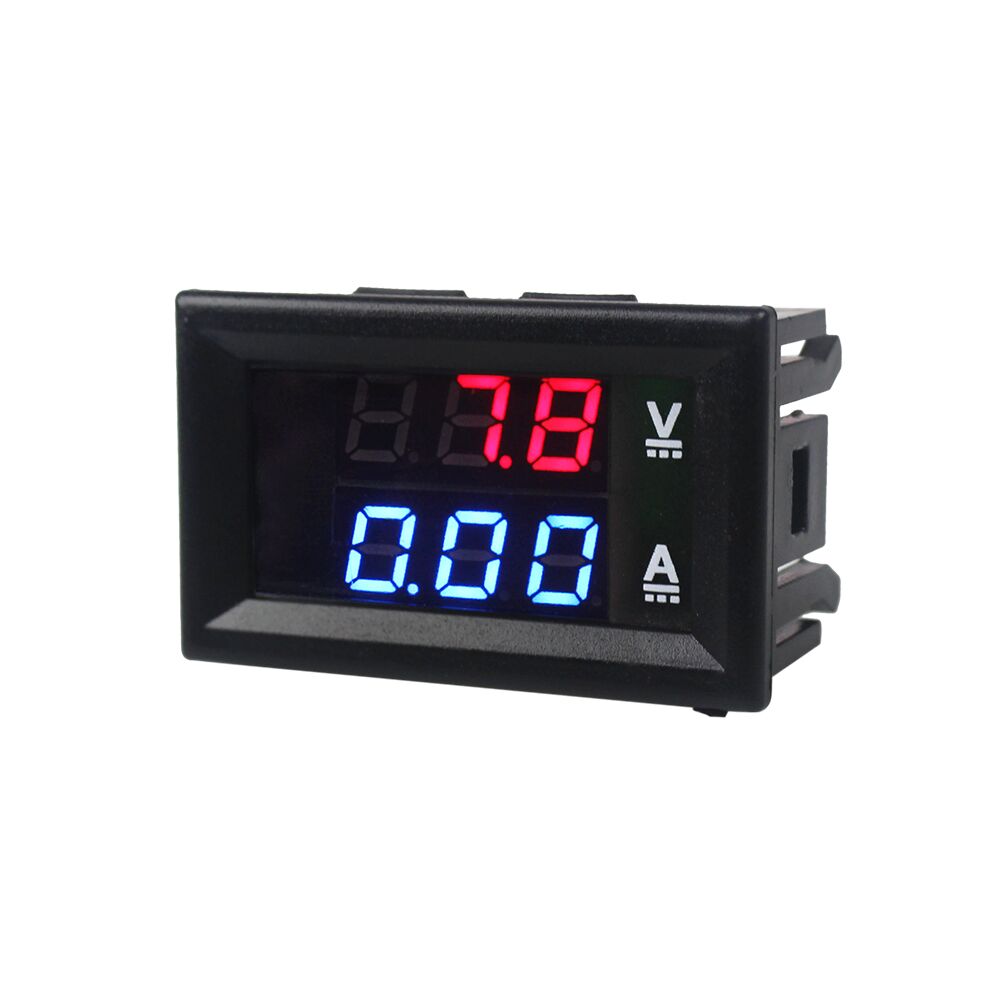

Вольтметр и амперметр 0–100 В, 10 А вер. V2.0 - 0,56 дюйма в корпусе

со встроенным шунтом

Описание

Универсальный панельный измеритель, цифровой вольтметр и амперметр со встроенным шунтом в корпусе. Удобный способ сделать свой счетчик в своем устройстве. Версия с красным вольтметром и синим амперметром.

Кабельные клеммы

• тонкие провода:
• красный – плюс источника питания измерителя
• черное заземление источника питания
• Толстые провода:
• желтое (или синее) измерение тока
• черное заземление< /li>
• измерение красного напряжения

Высокоточный и эстетичный панельный измеритель напряжения и постоянного тока

Предназначен для работы с постоянным током в диапазоне 0-100В (10А).

Он имеет четкий двухцветный дисплей, на котором в режиме реального времени отображается напряжение и потребляемый ток, можно быстро считать значения измеренного напряжения и тока.

Устройство можно использовать для контроля зарядки аккумулятора. , для создания мастерского источника питания или использования его для контроля энергопотребления любого приемника постоянного тока.

Функции продукта

• Цвет дисплея: напряжение (красный), ток ( синий)
• Возможность калибровки
• Схема подключения счетчика к системе показана на аукционном фото.

Подключение - Вариант при питании приемника напряжением выше 30В

Подключение - Вариант при питании приемника напряжением от 3В до 30В

В комплекте

• Вольтметр постоянного тока 0–100 В и амперметр 10 А — 0,56 дюйма — Цвет дисплея: красный вольтметр и синий амперметр — 1 шт.

Технические данные

• Напряжение питания измерителя: 4,5–30 В постоянного тока.
• Измерение: ток 0–10 А, напряжение постоянного тока 0–99,9 В. Постоянный ток.
• Размер цифр: светодиод 0,28 дюйма.
• Частота обновления 500 мс/1 измерение.
• Погрешность измерения: 1 %.
• Рабочая температура -10. * до 65*C
• размеры 48/29/26мм
• Размеры монтажного отверстия: 46x26,5 мм Примечание: при подключении соблюдайте полярность, максимальное входное напряжение составляет не может превышать 30В, в противном случае существует опасность ожога
