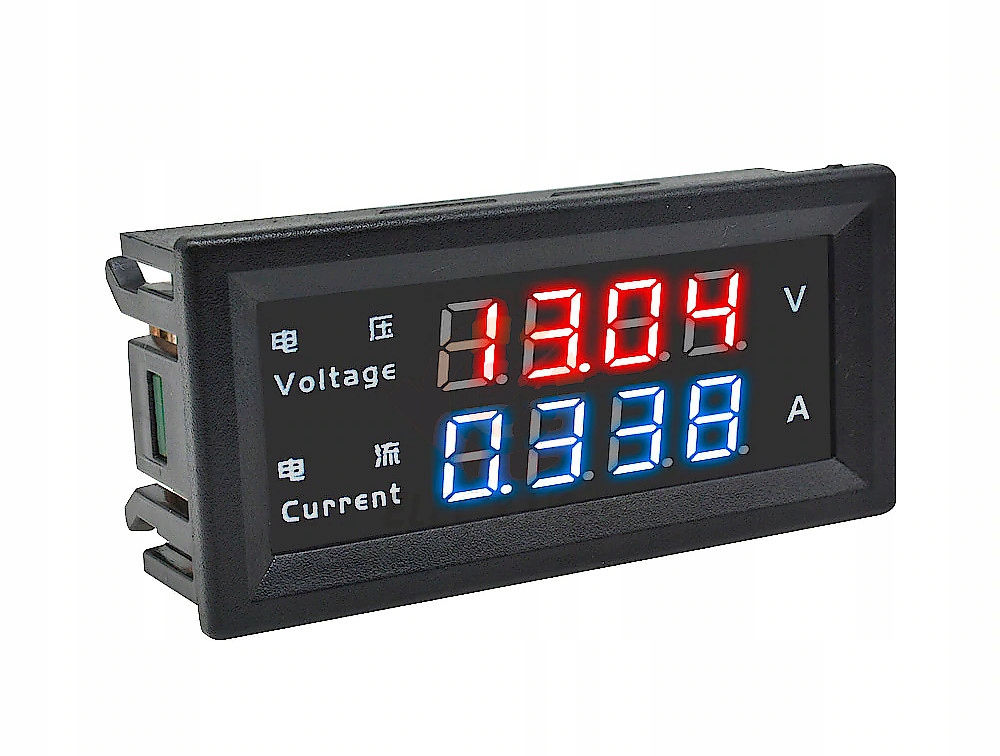

Амперометр Вольтметр, 4 біт. DC 0 - 200 В, 10 А
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 67
Заказывая «Амперометр Вольтметр, 4 біт. DC 0 - 200 В, 10 А» данный товар из каталога «Модули», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.
Идеальный измеритель (два в одном) ВОЛЬТМЕТР от 0 до 200В, АММЕТР от 0 до 10А
Предлагаемое устройство не требует подключения дополнительный шунт, поскольку он входит в комплект и стационарно установлен в плате устройства.
На рынке представлено несколько моделей предлагаемой панели, которые отличаются незначительными изменениямит.е. Однако эти различия влияют на метод и простоту применения для конкретных приложений. Предлагаемое мной устройство спроектировано так, что его можно легко использовать практически в любом проекте - схемы подключения ниже.
В отличие от других подобных устройств, оно имеет два цвета дисплея: КРАСНЫЙ для напряжения. , СИНИЙ для тока.
Следует подчеркнуть, что основным отличием и в то же время ПРЕИМУЩЕСТВОМ предлагаемого прибора является его точность. Это обусловлено тем, что на данной панели отображается напряжение с точностью до 2 знаков после запятой, а ток с точностью до 3 знаков после запятой. Большинство приборов этого типа, предлагаемых сейчас на рынке, имеют всего 1 место для напряжения и 2 места для тока.
В целях повышения точности измерений производитель предусмотрел возможность точной калибровки как измеренное напряжение, так и ток. Осуществляется с помощью двух независимых монтажных потенциометров, расположенных на плате панели - см. фото ниже.

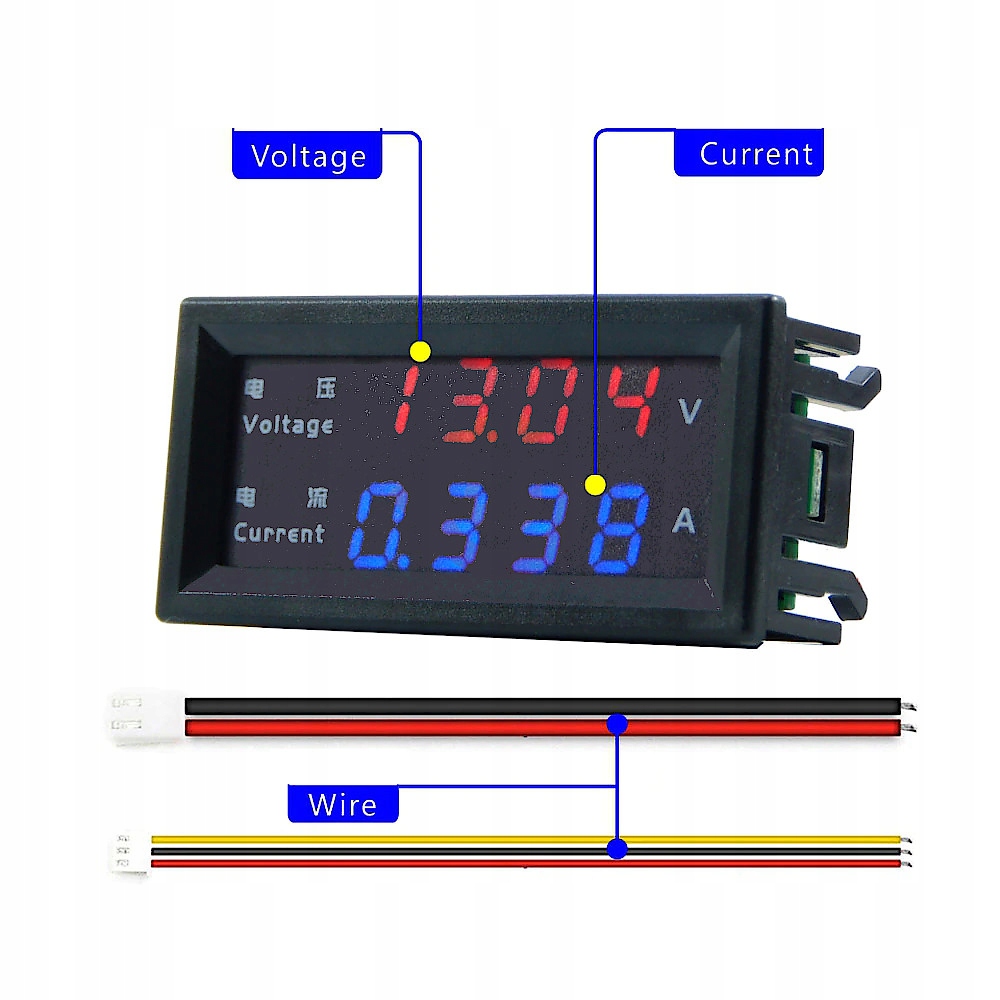

Помимо панели в комплект входят кабели с клеммами, обеспечивающие правильное подключение модуль. ПОСМОТРЕТЬ ФОТО

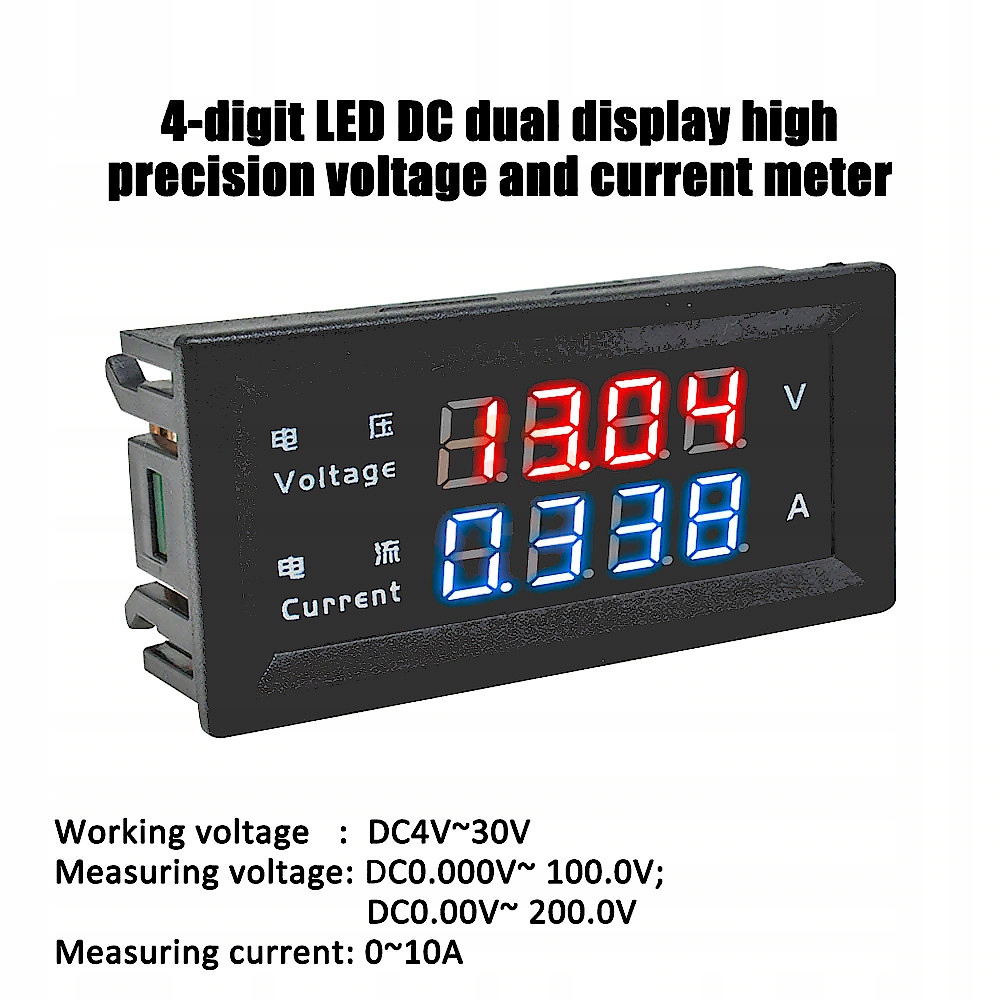

Параметры устройства:
- Напряжение питания: 4–30 В постоянного тока (рекомендуется 5–12 В)
- Диапазон измерения тока: 10 А постоянного тока (режим отображения 0,000 А ~ 10,00 А)
- Диапазон измерения напряжения: 200 В постоянного тока (режим отображения 0,00 В ~ 10,00–200,0 В)
- Время обновления: 300 мс
- Тип дисплея: 0,28-дюймовый 4-значный светодиодный индикатор, раз в 2 ряда
- Размер продукта: 60,00 × 28,60 × 22,00 мм (4-бит)
Проводка:
- Красный (тонкий): питание +
- Красный (толстый): IN + , вход для измерения тока — плюс.
- Желтый (тонкий): PW +, вход для измерения напряжения — плюс.
- Черный (толстый и тонкий). : COM, общие провода - минус - оба измеренные (толстый - ток, тонкий - напряжение) и минус источника питания.
в устройстве имеются подстроечные резисторы, позволяющие осуществлять полную калибровку обоих напряжений и ток (виден на фото).
Поскольку счетчик может питаться любым постоянным напряжением в диапазоне от 4 до 30 Вольт, его можно успешно используется для измерений в автомобильных установках, как 12В, так и 24В.
Модернизированный способ подключения позволяет использовать в лабораторных источниках питания (как однонапряженных, так и симметричных ) для измерения напряжения как положительного, так и отрицательного - без вмешательства в конструкцию (требуется только использование гальванически развязанного источника питания - такие источники питания - модули - есть в другом моем предложении).

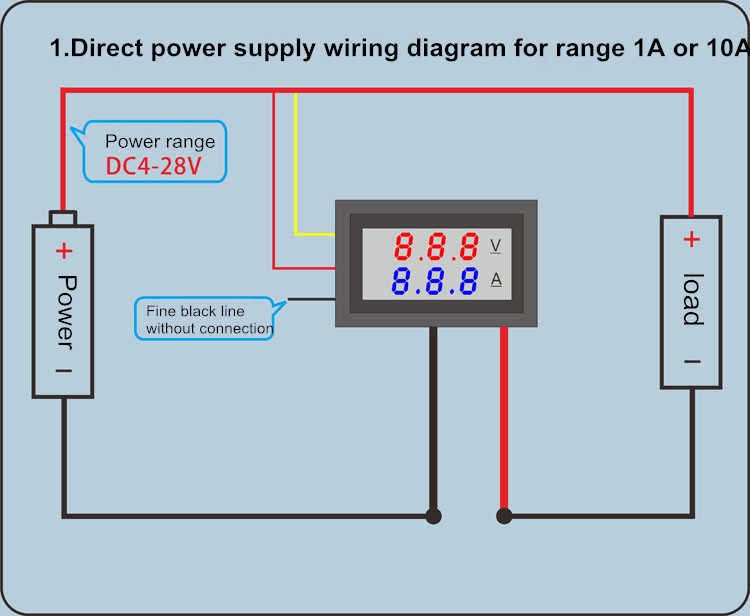

На графике ниже показать различные варианты подключения устройства. Как при раздельном питании, так и при питании от измеряемого источника напряжения - оно не должно превышать допустимое напряжение питания.

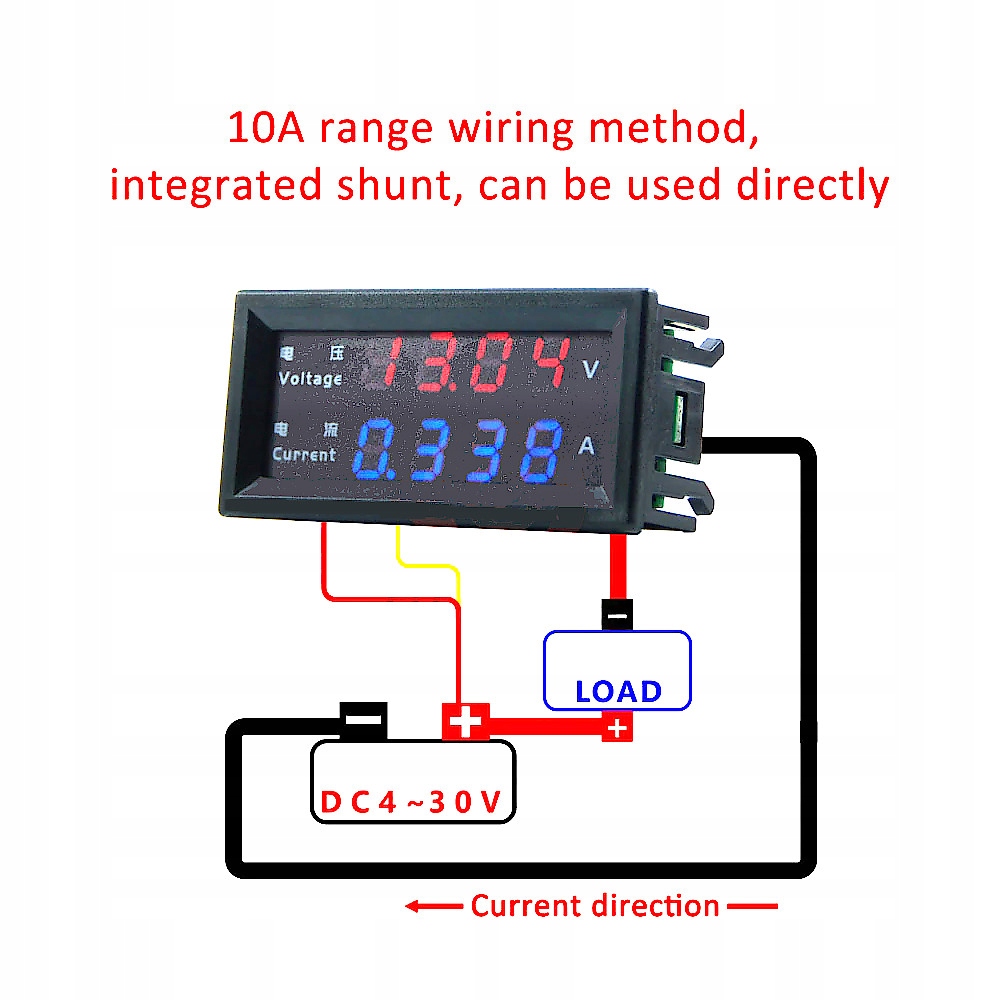

На рисунке выше показано, как подключить устройство.

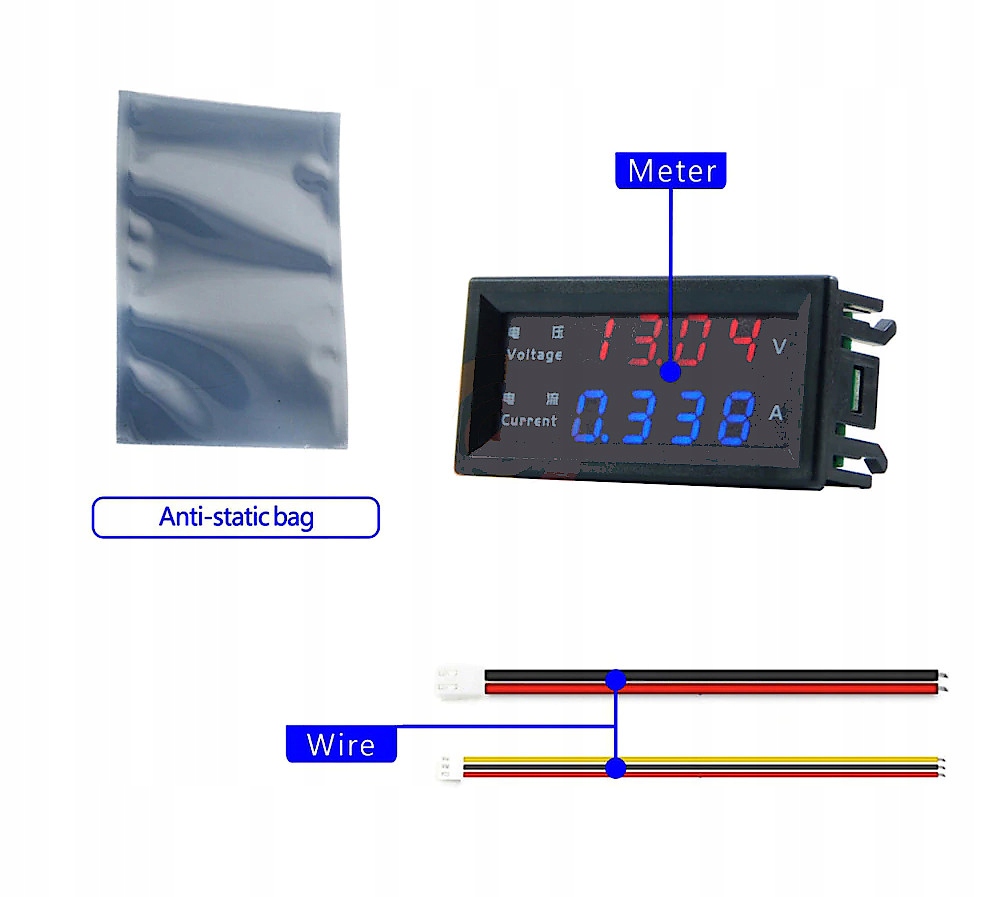

На рисунке рядом — показан состав предлагаемого комплекта.
