Анализатор спектра, AVT2864 - набор для самопайки! (требуется пайка)

Продюсер: АВТ

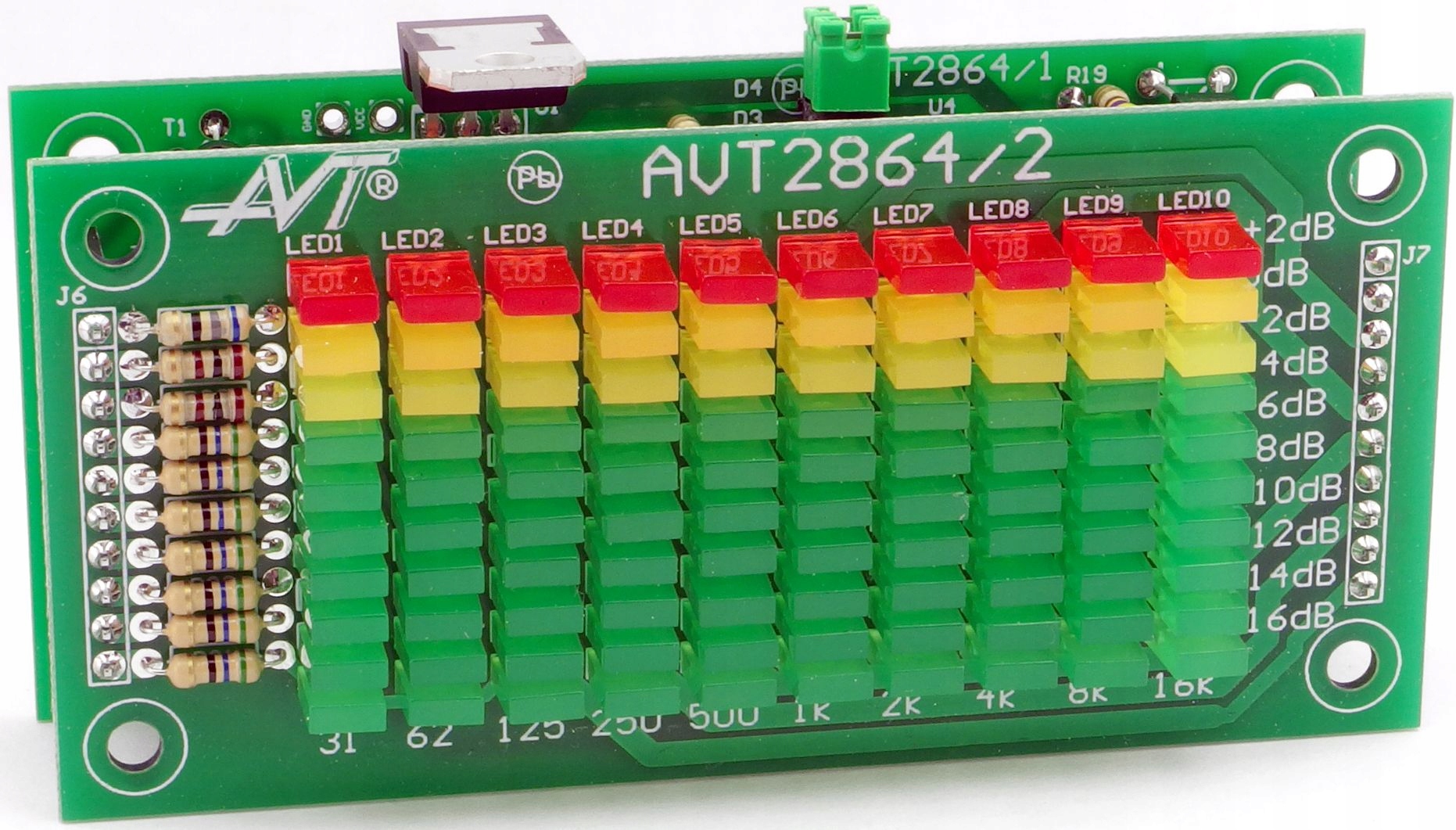

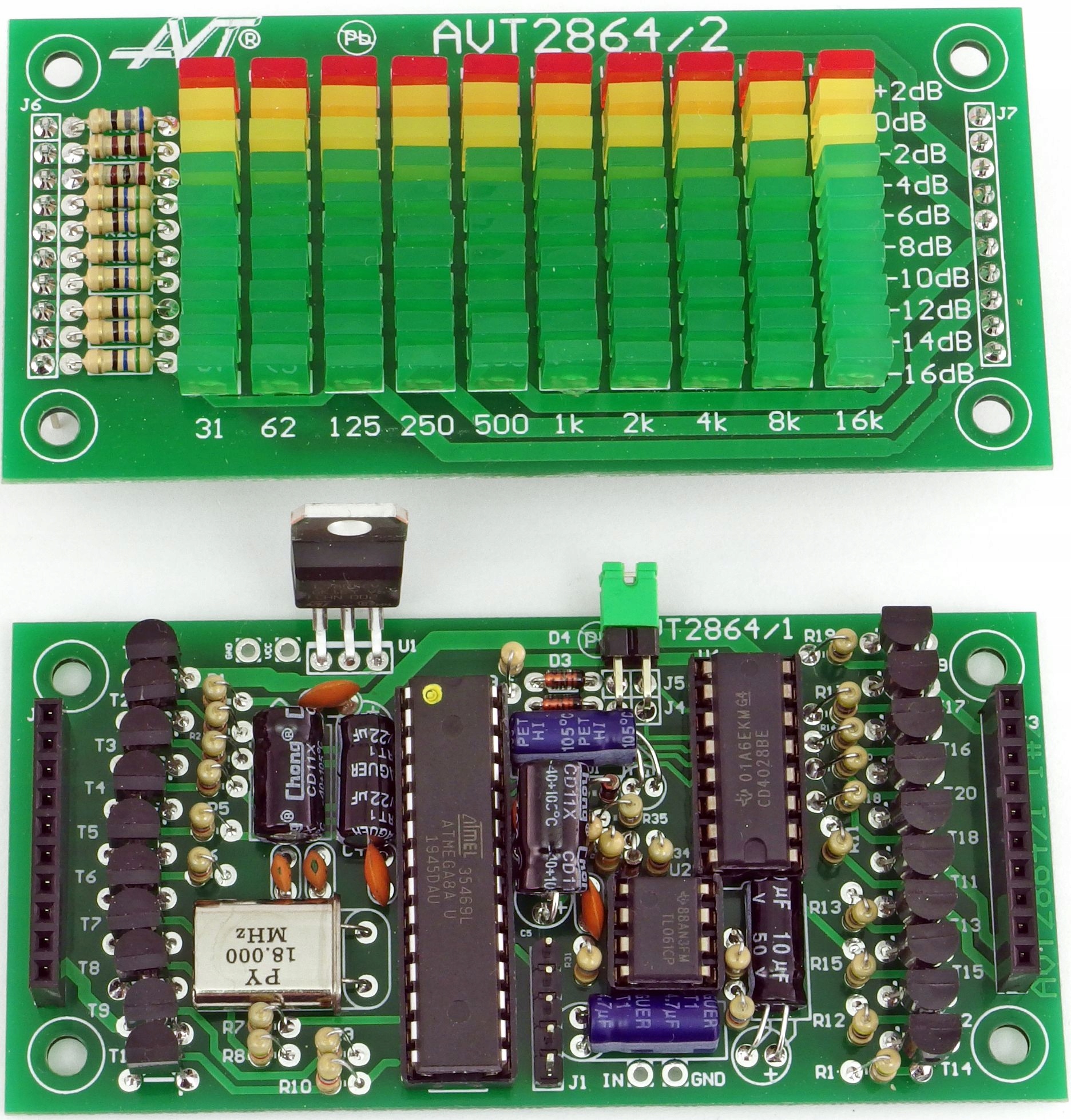

Фотографии спаянного набора.

Особенности:

• моноанализатор спектра — 1 канал
• спектр сигнала показан на 10 -полосное отображение
• фильтрация центральных частот: 31 Гц, 62 Гц, 125 Гц, 250 Гц, 500 Гц, 1 кГц, 2 кГц, 4 кГц, 8 кГц и 16 кГц
• амплитуда сигнала, вызывающая загорание последующих светодиодов в полосе: от -16дБ до +2дБ с шагом 2дБ
• Индикация 0дБ соответствует входному сигналу с амплитудой 0,2В< /li>
• работа в режиме отображения столбцов или точек
• режим отображения максимального значения амплитуды
• представление спектра в поле разноцветные светодиоды (100 шт.)
• питание 12 В постоянного тока
• размеры платы: плата светодиодов 96х45 мм, основная плата 96х45 мм
• Печатная плата в комплекте, документация, набор элементов, перечисленных в документации и ссылке на pdf ниже, и запрограммированная система (если присутствует в проекте)

Система, используемая для анализа и отображения спектра аудиосигнала, очень часто используемая (и встречающаяся) в звуковых дорожках аудиофильского оборудования с так называемым high-end.

Помимо аналоговой части, в комплекте используется цифровая обработка сигнала, то есть DSP.

Сердцем анализатора является процессор ATMega8. Входящий в его состав АЦП служит для преобразования аналогового сигнала в цифровой, который поступает на дисплей, состоящий из рядов светодиодов.

Фильтры благодаря при котором загораются соответствующие «полоски», было реализовано программно. Это значительно упростило конструкцию анализатора, благодаря чему его сборку и эксплуатацию сможет легко создать даже инженер-электронщик среднего уровня.

Перед покупкой прочтите документацию!

Документация доступна по адресу (скопируйте ссылку в новое окно браузера)

http://serwis.avt.pl/manuals/AVT2864.pdf

Посмотрите демонстрационное видео на YouTube - https://youtu.be/aWjGKESF4fM
