Анализатор спектра UTS3021B, 2,1 ГГц

Анализатор спектра Unit UTS3021B предлагает широкий диапазон частот от 9 кГц до 2,1 ГГц. Прибор отображает средний уровень шума и фазовый сдвиг шума. Большой WVGA-экран диагональю 10,1 дюйма и разрешением 1280 х 800 пикселей делает использование прибора очень приятным. Прибор имеет функцию автонастройки. Кроме того, он позволяет проводить измерения с помощью курсоров и автоматически измерять ряд параметров. Функция маркера позволяет установить их в нужном месте. Эксплуатация очень проста. Большинство функций закреплено за отдельными кнопками на передней панели устройства.

Видеопрезентация продукта: https://youtu.be/sdF0CFUkReU

Видео, подготовленное производителем Unit, представляет наиболее важные функции и особенности анализаторов спектра серии UTS3000B. Некоторые представленные функции могут быть необязательными. В видеоматериале представлены: функция EMI, низкий уровень шума, измерение интермодуляции третьего порядка, расширенные измерения, различные режимы обнаружения, 40001 точка сканирования, список пиков, базовые измерения, функции большого сенсорного экрана, использование 6 курсоров и кривых.

Технические данные:

• анализатор спектра - модель анализатора спектра UTS3021B по блоку
• диапазон - диапазон частот анализатора спектра от 9 кГц до 2,1 ГГц
• DAN Средний шум дисплея

  ► Средний шум дисплея может составлять всего -161 дБм/Гц (типичное значение)

• фазовый шум < -98 дБн/Гц (смещение 10 кГц, типичное значение)
• полная точность по амплитуде <0,7 дБ
• полная точность по амплитуде <0,7 дБ
• до 40001 точки сканирование
• полоса пропускания с минимальным разрешением (RBW) 1 Гц
• 10,1-дюймовый емкостный сенсорный HD-экран с разрешением 1280 x 800
• Интерфейсы хоста/устройства USB, LAN, поддержка SCPI протокол
• опции, доступные для приобретения:

  • Расширенная функция измерения одной кнопкой (опционально)

  • Функция предварительного анализа на соответствие требованиям EMI (опционально)

  • Поддержка анализа аналоговой демодуляции (дополнительно)

  • Поддержка анализа цифровой демодуляции (дополнительно)

  • Поддержка функции отслеживания выхода источника (дополнительно)

В комплект входят:

• Прибор анализатора спектра UTS3021B
• Кабель питания
• Кабель USB
• оригинальная коробка

Отдельные функции анализаторов спектра UTS3000B компании Uni-trend

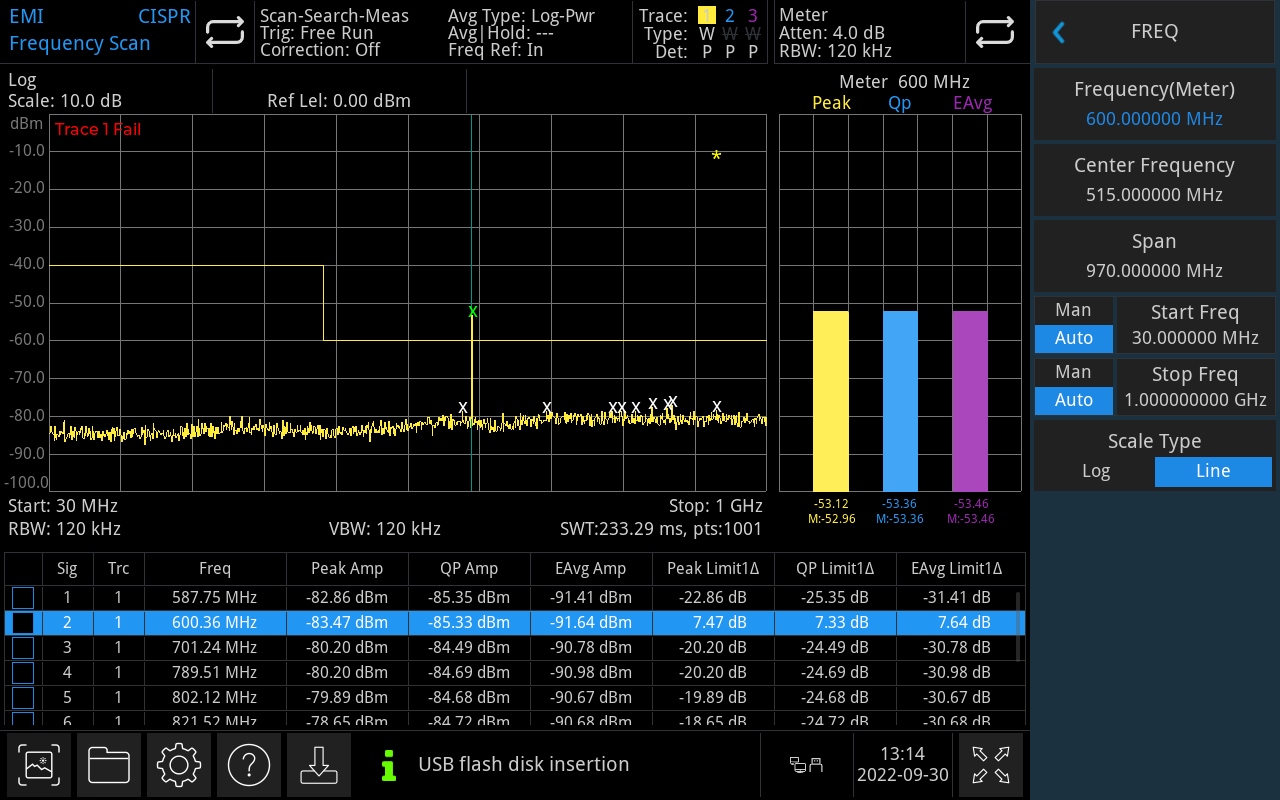

Выполнение первоначальных измерений соответствия электромагнитным помехам

Серия анализаторов спектра UTS3000B с дополнительными компонентами и датчиками ближнего поля помогает заранее обнаружить и исправить дефекты электромагнитных помех. Это сокращает цикл разработки продукта и экономит время на тестирование в аккредитованной лаборатории.

Отличная избирательность анализаторов спектра UST3000B

Он обладает более высокой способностью разрешать сигналы соседних неравных амплитуд.

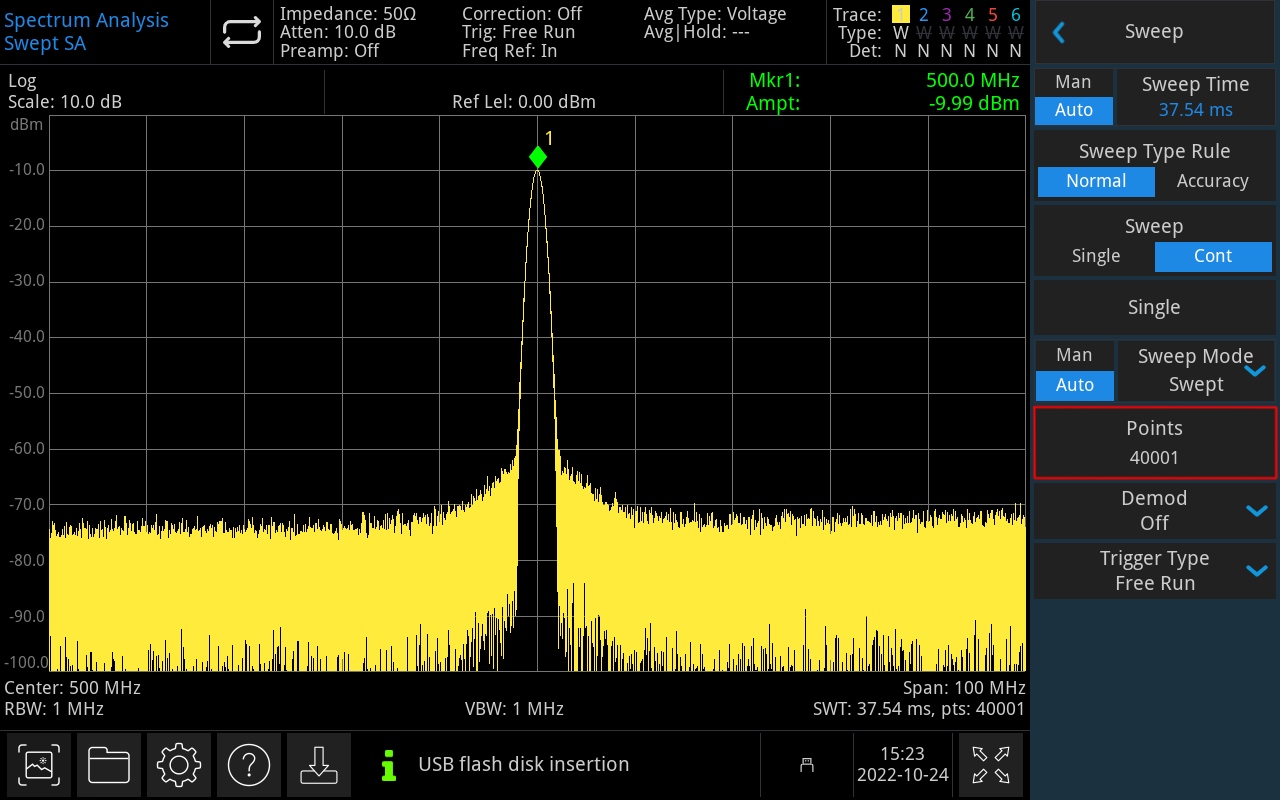

Сканирование 40 001 точки

Анализаторы спектра серии UTS3000B обеспечивают до 40 001 точки развертки, обеспечивая более высокое разрешение по частоте и упрощая захват труднообнаружимых сигналов.< /п>

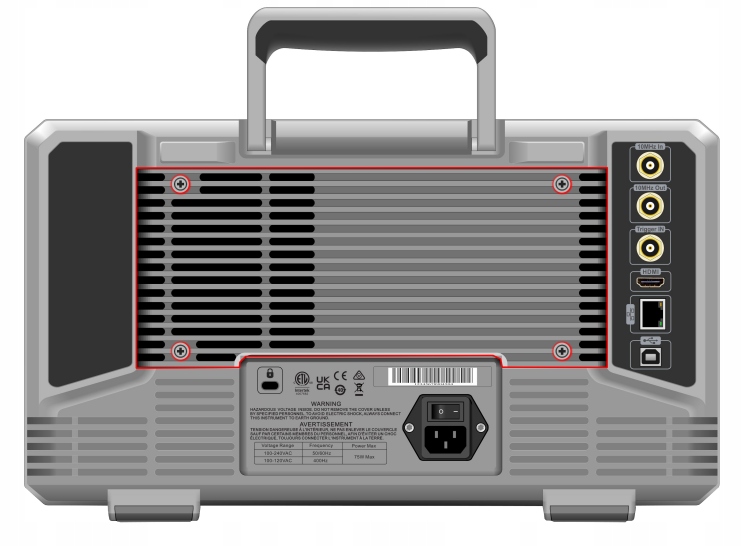

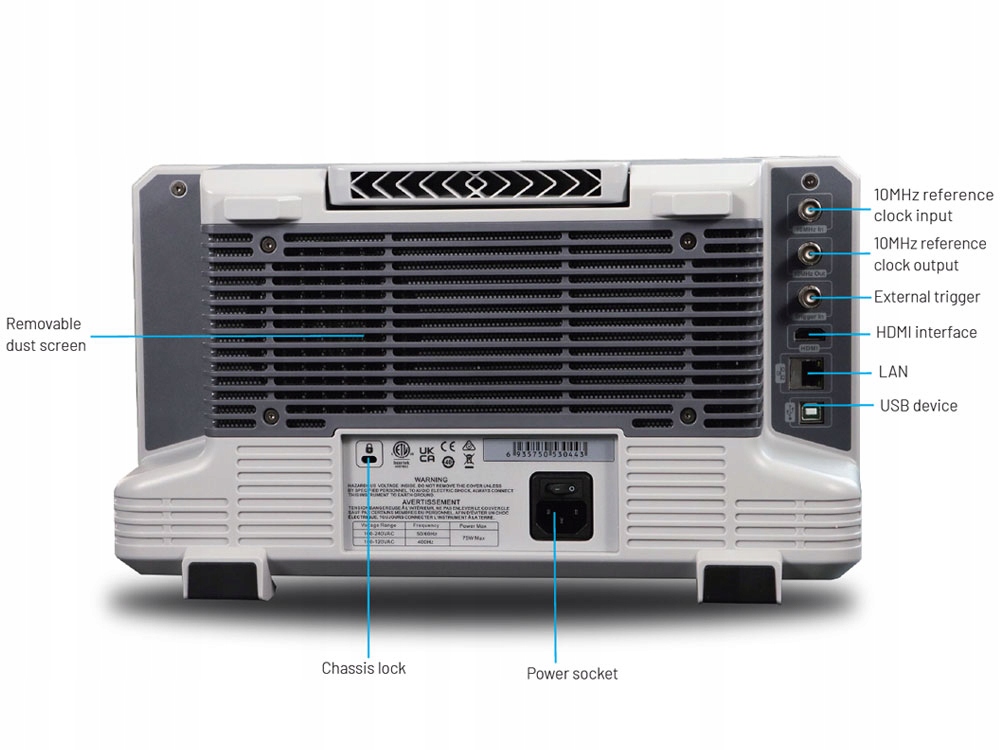

Съемная пылезащитная сетка

С помощью съемного пылевого фильтра пользователь может после некоторого использования инструмента удалить пыль из воздухозаборника. Чтобы обеспечить надежность всей машины, можно избежать короткого замыкания, ожога или пожара, вызванного пылью.

Отличная чувствительность для тестирования более слабых сигналов.

На тестирование слабых сигналов легко влияет уровень шума самого анализатора спектра. Серия UTS3000B DANL всего -161 дБм, отличная чувствительность позволяет эффективно тестировать слабые сигналы.

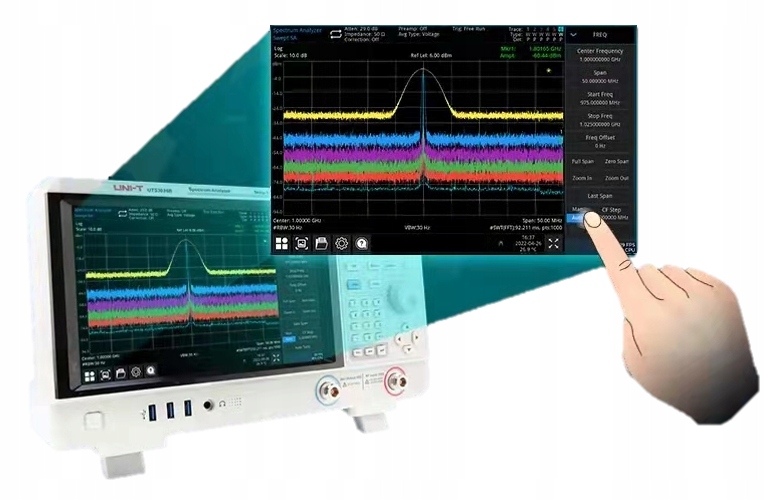

Мультитач-экран высокой четкости для быстрого управления

10,1-дюймовый емкостный мультисенсорный экран высокой четкости. Настройки быстрого меню. Он поддерживает множество операций с жестами, таких как перетаскивание, расширение и масштабирование трассировки. Удобство взаимодействия человека с компьютером в наибольшей степени решает проблему громоздкой и сложной эксплуатации.

Сравнение наиболее важных параметров аналогичных конструкций других производителей анализаторов во вложении во вкладке дополнительной информации внизу аукциона.
