Логарифмо-периодическая телевизионная антенна ЛОГ 5-12/21-60

DVB-T2 VHF/UHV H/V поляризация

Польский продукт

Антенна в сборе для приема УКВ в горизонтальной поляризации.

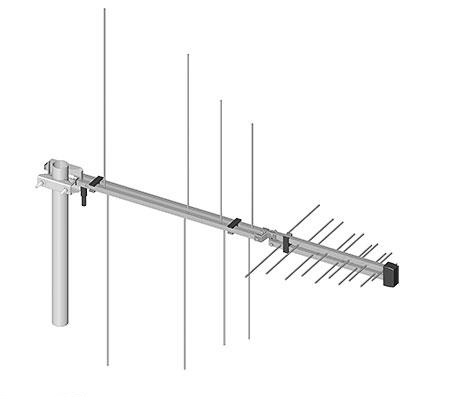

Антенна в сборе для приема УКВ в вертикальной поляризации.

Эта антенна прошла испытания на заявленные параметры на Кафедре электроники Научно-технологического университета AGH в Кракове

Отличительные особенности:

• Антенна изготовлена ​​из алюминия.
• Антенна принимает сигналы DVB-T2 в диапазоне УКВ в вертикальной или горизонтальной поляризации. (мультиплексор -8)
• Антенна принимает сигналы DVB-T2 в диапазоне УВЧ
• Современный дизайн – высокий коэффициент усиления при небольших размерах
• 100% польский продукт< /li>
• Подключение кабеля к разъему f
• Картонная упаковка
• Дипольная антенна

В комплект входят антенная заглушка, разъемы типа F, прокладка разъема и хомут для крепления антенны на вертикальной или горизонтальной трубе. Купить мачту и антенный кабель вы можете в нашем магазине.

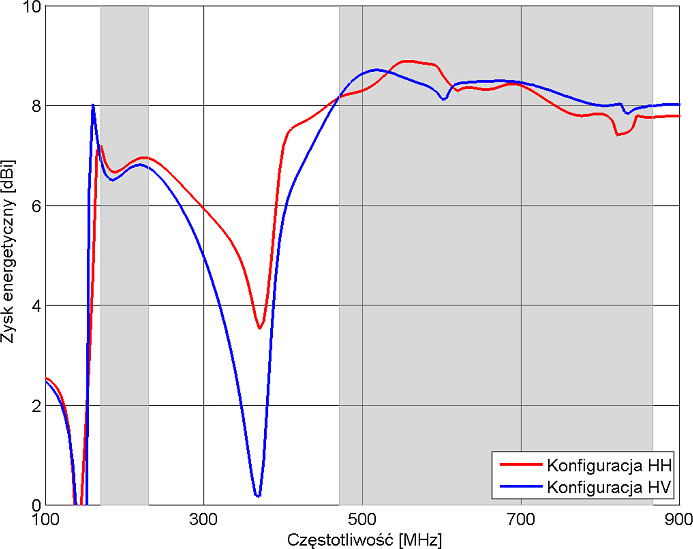

Коэффициент усиления для двух конфигураций антенн: HH и HV.

Логарифмическая антенна представляет собой современную широкополосную антенну с двойной поляризацией, предназначенную для приема цифрового наземного телевидения стандарта DVB-T2 в диапазонах ОВЧ (174...230 МГц) и УВЧ (470...790 МГц). К характерным особенностям антенны относятся простота установки (антенна в полной сборке), ровность характеристик усиления во всем диапазонах УКВ и УВЧ, а также согласование импедансов 75 Ом, благодаря чему антенна не требует использования симметрирующего устройства. Антенный кабель подключается с помощью разъема типа F (входит в комплект).

Антенна разработана специалистами Университета науки и технологий AGH. С. Сташича в Кракове с кафедры электроники. Количество излучающих элементов и их форма оптимизированы с помощью специализированного программного обеспечения для обеспечения необходимых рабочих параметров. Реализация антенны с двумя рабочими диапазонами позволила уменьшить габариты антенны по сравнению с классическим решением широкополосной антенны.

Антенна представляет собой типичную городскую антенну для приема сигнала DVB-T2. в полном диапазоне частот УКВ+УВЧ в горизонтальной, вертикальной или вертикальной поляризации, смешанной. Его можно закрепить на антенной мачте на крыше или на настенном креплении или балконном периле.

Излучающие элементы диаметром 3,92 мм изготовлены из закаленного алюминиевого сплава. Самый длинный элемент, сохраняя упругость, выдерживает постоянную нагрузку, расположенную на конце, соответствующую массе менее 0,8 кг. Для сравнения, вес голубя не превышает 0,4 кг.

Технические данные:

• Диапазон [МГц]: 174–230 / 470–790
• Усиление [дБи]: 8 / 9
• КСВ: <1,7
• Переднее/заднее излучение [дБ]: 20 .. .30
• Поляризация: Г/В/смешанная
• Выходное сопротивление [Ом]: 75
• Вес [кг]: 0,6
• Максимальный диаметр мачты [мм]: 40
• Размеры [мм] : 725 x 913 x 40
• Ширина луча по Г/В [градусов]: 30...40
• Упаковка: коробка
