Антенный переключатель za-206ms vhf/ 21-48/ 75 Outdoor

кроссовер имеет полосу, ограничивающую полосу ниже 87 МГц и выше 700 МГц

Plock Product

Различающие функции :

• Экранированное корпус
• Построенное -в lte 5g
• Резиновые экранины для усилителей пробки.

двухскоростной коммутатор используется в качестве элемента, добавляя сигналы из двух антенн: VHF (87-230 МГц) и UHF (471-694 МГц), установленные на антенной мачте, вблизи набора антенны. космос.

Конструкция корпуса предотвращает въезд дождя во внутреннюю часть переключателя. Простая установка на мачте благодаря пластиковой полосе.

za-206ms позволяет источник питания к усилителю антенны. Питание передается в сигнальных дорожках, в которых был обнаружен усилитель. В ситуации, когда антенна оснащена симметрианом, напряжение не будет дано.

Переключатель, оснащенный дополнительной полосой, ограничивающей полосу выше 694 МГц (LTE 5G).

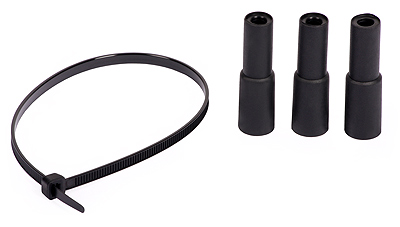

включено:

Резиновые кожухи, защищающие разъемы F от доступа к воде

3 типа F разъемы для подключающих кабелей

Примеры использования кроссовера:

Схема использования переключателя для подключения двух пассивных антенн: VHF / UHF к одному телевизору.

Схема использования переключателя для объединения двух пассивных или активных антенн: VHF / UHF к одному телевизору. На телевизоре необходим источник питания. Переключатель автоматически обнаруживает, существует ли усилитель или симметриан в антенне и дает или блокирует напряжение 12 В из источника питания. Усилитель может использоваться как для антенн, так и для одного. Если в обоих антеннах используются усилители, рекомендуется более 100 мА.

Схема подключения двух пассивных или активных антенн: VHF / UHF-4 телевизора с использованием AWS-144. В антеннах вы можете использовать сами усилители или симметрики. Как переключатель, так и AWS-144 автоматически обнаруживают, существует ли усилитель или симметриан в данной антенне и должным образом обслуживает или блокирует питание 12V. В случае использования усилителей в обоих антеннах рекомендуется питание прочно, чем 100 мА.

Технические данные:

Количество входов/выходов: 2/1

Входы частотных диапазонов:

• vhf Band: 174-230 МГц
• uhf Band: 471-694 MHZ
• uhf. db

  разделение входов : vhf/uhf> 40 дБ

  и гнезда выхода f : 75 OM

  Авто DC 12V : input.vhf/uhf 60ma
