Антенний аналізатор JNCRadio VNA 3G 50 кГц - 3 ГГц

Код: 13470108602
Как заказать
21801 грн
Цена указана с доставкой в Украину
Товар есть в наличии
КАК ЭКОНОМИТЬ НА ДОСТАВКЕ?
Заказывайте большое количество товаров у этого продавца
ВСЕ ТОВАРЫ ПРОДАВЦА №22568773
Информация
  • Время доставки: 7-10 дней
  • Состояние товара: новый
  • Доступное количество: 3

Просматривая «Антенний аналізатор JNCRadio VNA 3G 50 кГц - 3 ГГц», вы можете быть уверены, что данный товар из каталога «[rubrica_name]» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.

JNCRADIO VNA 3G

Антенный анализатор 50 кГц ~ 3 ГГц

JNCRADIO VNA 3G v3 - антенный анализатор:

  • поддерживаемый диапазон частот 50 кГц – 3000 МГц (HF/VHF/UHF)
  • большой экран IPS LCD 4,3″
  • до 5 часов работы (аккумулятор 5000 мАч)
  • в 4 раза быстрее популярного NanoVNA-F (400 точек в секунду)

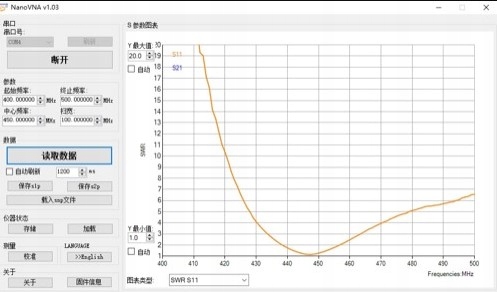

  • взаимодействие с программным обеспечением для ПК (например, NanoVNA-saver)
  • входит в комплект поставки
  • соответствует директиве ROHS
  • соответствует стандартам CE и FCC
  • преемник NanoVNA-F V2.

Отдельные возможности 3G VNA:

  • быстрая проверка согласования антенны
  • настройка антенны на резонанс
  • сравнительные измерения (например, до и после урагана)
  • измерение емкости или индуктивности реактивных нагрузок

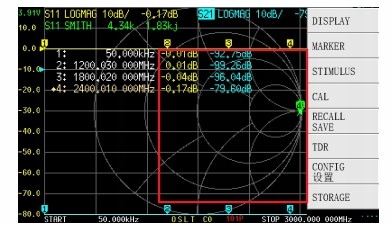

  • диаграмма Смита
  • измерение характеристик фильтра
  • измерение характеристик антенны.

JNC Radio VNA 3G на YouTube:

https://youtu.be/rNNP-izZUbo

Страница с информацией о проекте:

https://chelegance.github.io/WIKI/METER/JNCRADIO-VNA-3G/JNCRADIO-VNA-3G/< /п>

Антенный анализатор JNCRadio VNA 3G — незаменимый друг каждого радиолюбителя.

Он обеспечивает комплексные измерения и готов к:

  • тестирование
  • контроль
  • настройка
  • ремонт

антенн и антенных установок 50 Ом.

Проведение измерений и их представление в реальном времени.

Калибровочный комплект включен

Спецификация:

<ул>
  • диапазон частот: 50 кГц – 3 ГГц.
  • Динамический диапазон S11: 50 дБ (50 кГц – 1,5 ГГц), 40 дБ (1,5 ГГц – 3 ГГц)
  • Динамический диапазон S21: 70 дБ (50 кГц – 1,5 ГГц), 60 дБ (1,5 ГГц – 3 ГГц)
  • Выходная мощность RF: -9 дБм
  • Допуск по частоте: 0,5 частей на миллион.
  • экран: 4,3-дюймовый ЖК-дисплей IPS, 800*480, сенсорная панель RTP.
  • управление с помощью сенсорного экрана или трех боковых кнопок.
  • аккумулятор: Li-Po 3,7 В, 5000 мАч.

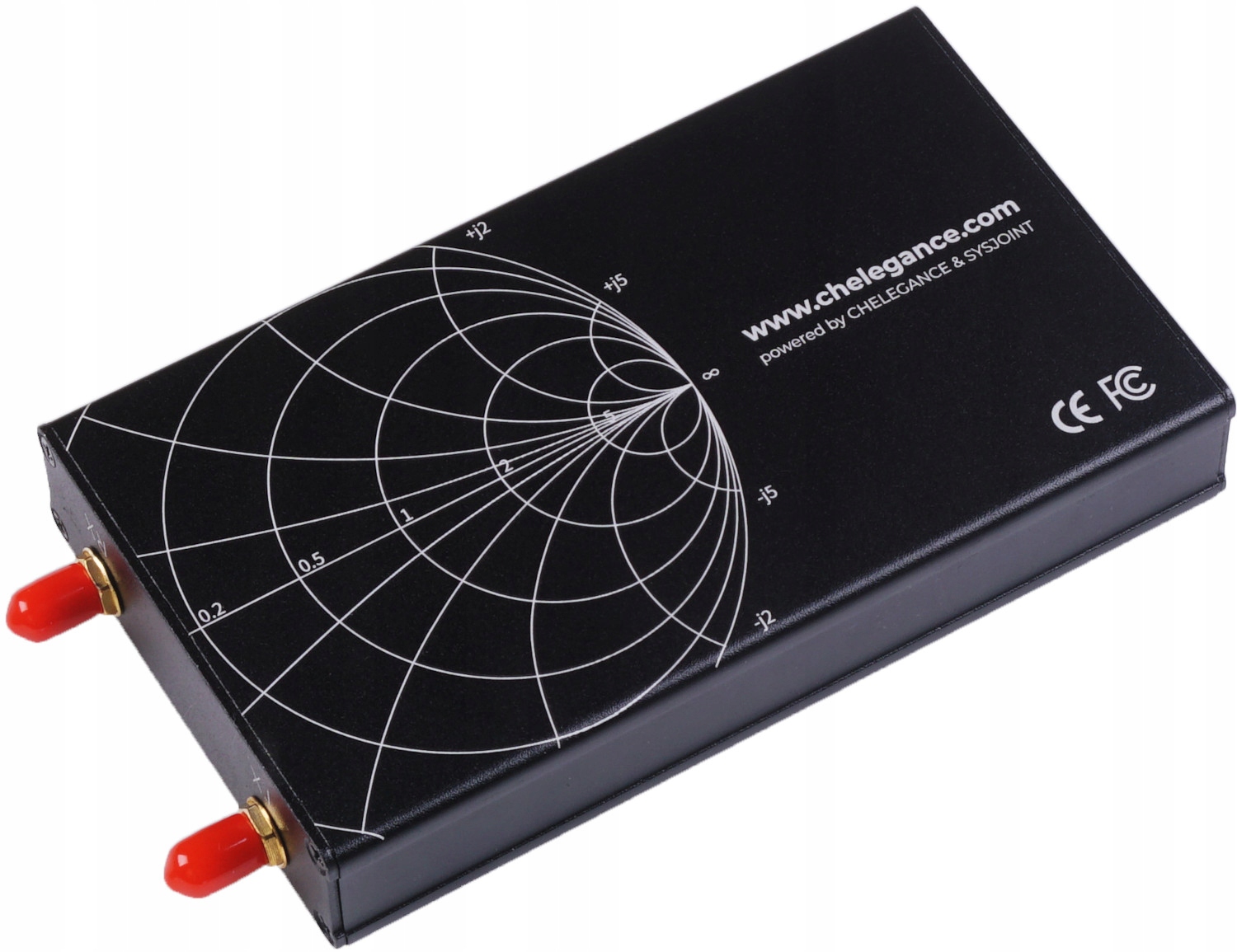

  • алюминиевый корпус: 125 x 75 x 20 мм.

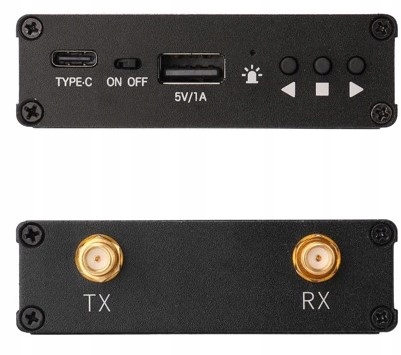

  • разъемы: SMA-F
  • Хранение результатов калибровки: 5
  • поддерживается интерполяция результатов калибровки
  • следов: 4
  • маркеров: 4
  • Измерения: S-параметр, КСВ, диаграмма Смита, фаза и т. д.
  • обновление прошивки
  • Выходная мощность USB: 5 В/1 А.

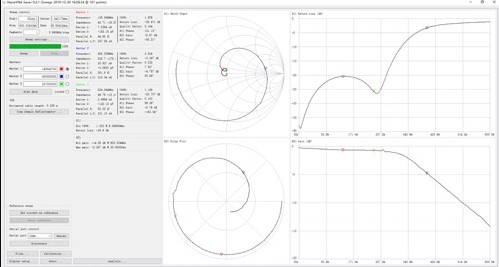

  • Совместимость с NanoVNA-saver, поддержка скриншотов.

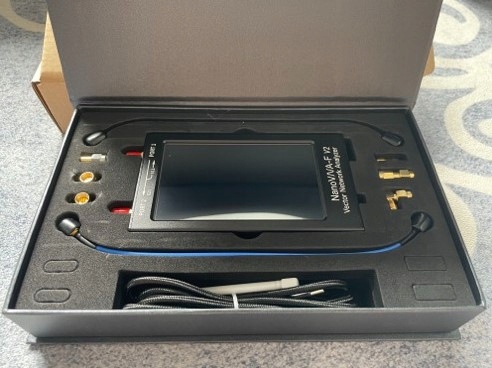

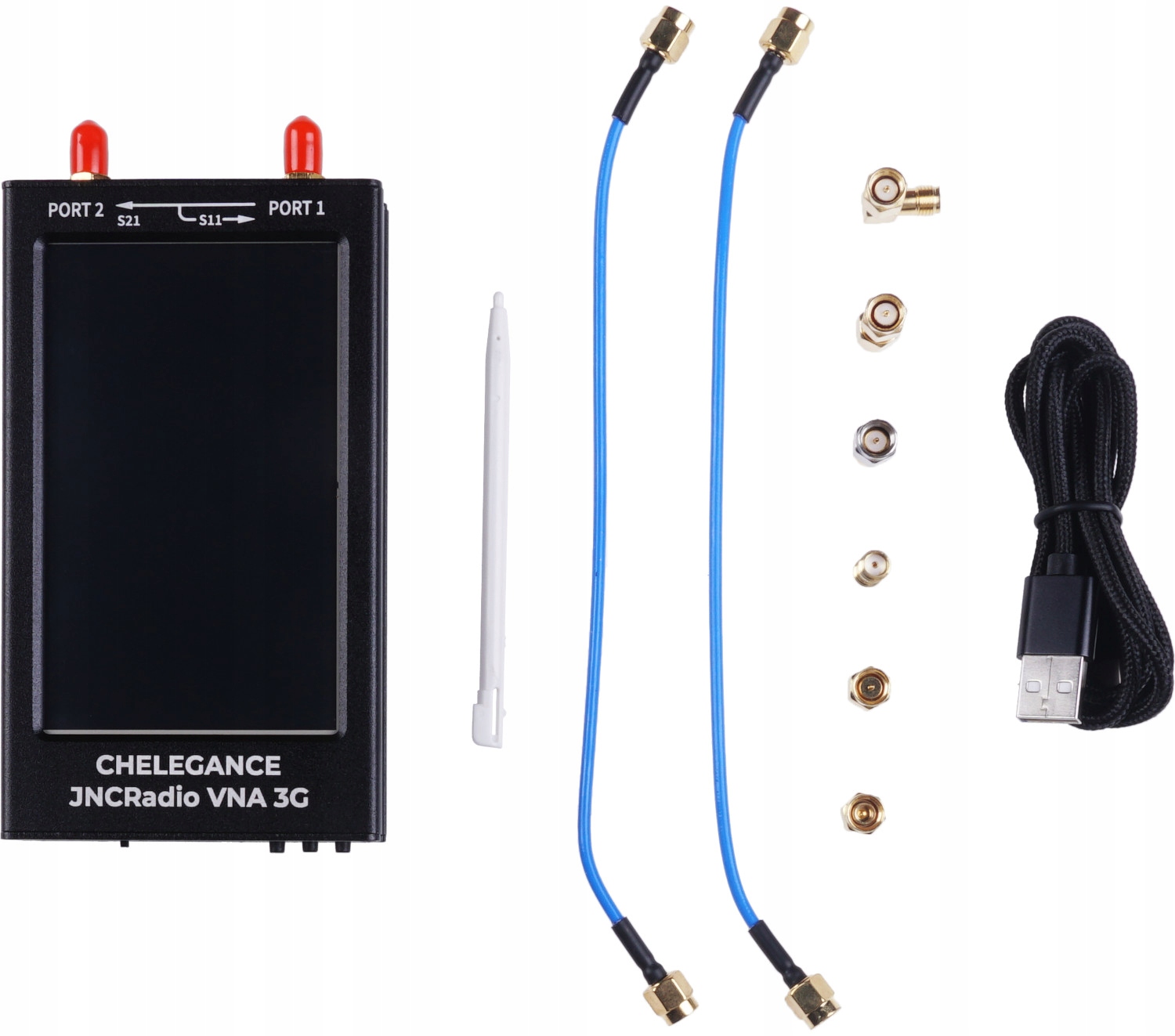

    • Содержимое посылки из магазина Konektor:

    • Антенный анализатор JNCRADIO VNA 3G
    • стилус
    • 2 измерительных кабеля RG-405 SMA/SMA — 21 см.

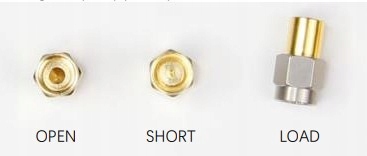

    • Калибровочный комплект SMA (открытый, короткий, 50 Ом).
    • Адаптер SMA-F/SMA-F.
    • Адаптер SMA -M/SMA-M
    • Угловой адаптер SMA-M/SMA-F
    • USB-кабель
    • коробка для транспортировки
