Коаксиальный кабель 75 Ом TRISET PLUS Dca LSZH класс A+ 1,13/4,8/6,8 110 дБ [100 м]

Антенный коаксиальный кабель продается по 100 метров. При ставке за 1 штуку вы покупаете 100 метров кабеля, кабель отправляется одним куском или разрезается по желанию заказчика, максимум 500 метров одним куском.

При покупке нескольких отрезков кабеля На наших аукционах вы покупаете одну сборную секцию кабеля. Кабель на куски режем только по желанию клиента.

Кабель высокого класса для использования в индивидуальных и коллективных инсталляциях!!

Высококачественный коаксиальный кабель TRISET PLUS, предназначенный как для индивидуальной, так и для коллективной установки. Кабель с оболочкой LSZH (LS0H) – безгалогеновая изоляция, применяется там, где необходима повышенная безопасность в случае пожара (высотные жилые дома, общественные здания). Может с успехом использоваться в установках цифрового эфирного телевидения DVB-T/T2, FM/DAB-радио и мультисвитч-системах (эфирное телевидение DVB-T и спутниковое DVB-S/S2).

Отличительные особенности:

• соответствие стандарту класса А+,
• класс реакции на возгорание в соответствии с CPR - Dca-s2, d1, a1
• соответствует требованиям регламента МТБиГМ,
• выполнен с рубашкой ЛСЖ (LS0H) – безгалогеновая изоляция
• тройной экран - первая фольга Al/PET/SY, приклеенная к диэлектрику + оплетка 81% + вторая фольга Al/PET, приклеенная к оболочке
• соответствует требованиям стандарта ускоренного старения IEC68-2 часть 3,
• медный сердечник 1,13 мм,
• низкое затухание,
• отличное прилегание,
• высокая эффективность экранирования – в большей части диапазона соответствует требованию класса А++,
• 81% покрытия оплетки
• Гарантия 5 лет.

Внутренний проводник из медной проволоки диаметром 1, 13 мм и тройным экраном – первая фольга Al/PET/SY, приклеенная к диэлектрику + 81% оплетка + вторая фольга Al/PET, приклеенная к оболочке.

TRISET PLUS E1016 имеет 81% покрытие оплетки, что гарантирует высокий уровень экранирования и защищает полезный сигнал от влияния внешних помех.

Значение покрытия оплетки кабеля (81% ) соответствует требованиям постановления Министерства транспорта, строительства и морского хозяйства относительно технических условий, которым должны соответствовать здания и их расположение.

Высокое качество, тройное экранирование (первый Al /PET/SY фольга, приклеенная к диэлектрику + 81% оплетка + вторая фольга Al/PET, приклеенная к оболочке) Коаксиальный кабель типа RG6 имеет внутренний проводник из медной проволоки диаметром 1,13 мм , что дает кабелю очень хорошие параметры затухания. Эта жила не подвержена коррозии и кабель не жесткий.

Благодаря высокому качеству изготовления и хорошим электрическим параметрам кабель TRISET PLUS E1016 пользуется неослабевающей популярностью среди многих монтажников. Оптимально подобранная гибкость оболочки позволяет легко прокладывать кабель как в кабельных шахтах, монтажных коробках, так и в монтажных коробках.

Кабель изготовлен с соблюдением строгих требований к качеству, с небольшими допустимыми отклонениями от номинала. параметров.

Для обеспечения минимального радиуса изгиба кабеля кабели, проложенные в стенах, следует размещать в трубках/каналах.

Согласно стандарту EN50117 коаксиальные кабели делятся на классы : C, B, A, в зависимости от эффективности экранирования. , A+, A++.

Triset PLUS имеет лучшую эффективность экранирования среди кабелей абонентского класса, доступных на рынке (между классами A и A+). .

Коаксиальный кабель TRISET PLUS сопротивлением 75 Ом был протестирован в устройстве, сертифицированном L.S. Fire Testing Institute Srl с номером 2479 и получил класс реакции на огонь Dca-s2, d1, a1.

Коаксиальный кабель TRISET PLUS 75 Ом соответствует стандарту EN50117 и соответствует стандарту класса А во всей полосе передачи в диапазоне частот 5 – 3000 МГц.

Кабель TRISET PLUS соответствует требованиям постановления Министерства транспорта, строительства и Морского хозяйства о «технических условиях, которым должны соответствовать здания и их расположение» от 22 ноября 2012 г. в области прокладки кабелей, предназначенных для установок RTV/SAT.

Имеет декларацию о соответствии CPR, LVD, директивы RoHS.

Мы также продаем кабель номиналами 10, 20, 30, 40, 50, 60, 70, 80, 90, 200, 500 м, ознакомьтесь с другими нашими предложениями.

Технические данные:

Физические свойства:

• Сопротивление: 75 Ом
• Класс экранирования: A+
• Переходное сопротивление TI: <1,2 мОм/м
• Проводник: > материал – медь; диаметр - 1,13мм.
• Диэлектрик: вспененный - физический; диаметр - 4,8 мм.

Экран:

• Количество слоев: 3
• Кабель с гелевым покрытием: НЕТ
• Первая фольга: приклеена к диэлектрику - ДА; материал - Al/PET/SY; размеры 40/12/30 мкм; общая толщина - 85 мкм.
• Оплетка: материал - алюминий; диаметр проволоки 0,12 мм; Количество проводов 24х6 шт; угол намотки – 18,13 градуса; охват - 81%
• Вторая фольга: приклеена к шубке - ДА; материал АЛ/ПЭТ; общая толщина 25 мкм.
• Оболочка: материал ПВХ; толщина 0,64 мм; диаметр 6,85 мм; цвет - белый (RAL9010)

Электрические свойства:

• Сопротивление при 20 °С: 16,85 Ом/км
• Емкость: 52 пФ/м
• Коэффициент сжатия волны: 84%
/ ul>

Механические свойства:

• Рабочая температура: -30...+70 °С
• Температура укладки: -5...+40 °С
• Минимальный радиус изгиба: 70 мм (однократно), 140 мм (многократно)< /li>

График, показывающий коэффициенты FigRA (скорость распространения огня) и THR (общая скорость нагрева) для кабеля TRISET PLUS Dca LSZH класса A+ E1016. FigRA — это показатель скорости распространения пламени, используемый для целей классификации классов B1ca, B2ca, Cca и Dca. В момент времени t = 398 сек. ФИГУРА = 323 Вт/с (красная линия). Индекс THR — это общее количество тепла, выделившееся между началом и концом испытания в течение 1200 секунд. (без учета источника возгорания). В момент времени t = 1200 сек. THR составил 15,3 МДж. Согласно стандарту EN 50399 (горелка 20,5 кВт) коэффициент FigRA составляет ≤ 1300 Вт/с. и THR составляет ≤ 70 МДж.

График, показывающий HRR (скорость тепловыделения) для кабеля TRISET PLUS Dca LSZH класса A+ E1016. HRR — это коэффициент скорости тепловыделения, скорость тепловыделения, усредненная с использованием 30-секундного скользящего среднего. В момент времени t = 513 сек. HRR = 65,1 кВт. Согласно EN 50399 (горелка 20,5 кВт) HRR составляет ≤ 400 кВт.

График, показывающий SPR (скорость дымообразования) для кабеля TRISET PLUS Dca LSZH класса A+ E1016. SPR – показатель скорости дымообразования, усредненный за 60 секунд. скользящее среднее. В момент времени t = 504 сек. SPR = 0,11 м2

На графике показан коэффициент TSP (общее дымообразование) для кабеля TRISET PLUS Dca LSZH класса A+ E1016. TSP — общее количество дыма, выделившегося от начала до конца испытания. В момент времени t = 1200 сек. ТСП = 28,7 м2.

Экранирование кабеля TRISET PLUS в диапазоне частот 30-3000 МГц и требования класса А+.

Сопротивление связи кабеля TRISET PLUS в диапазоне частот 5–30 МГц и требования класса А+.

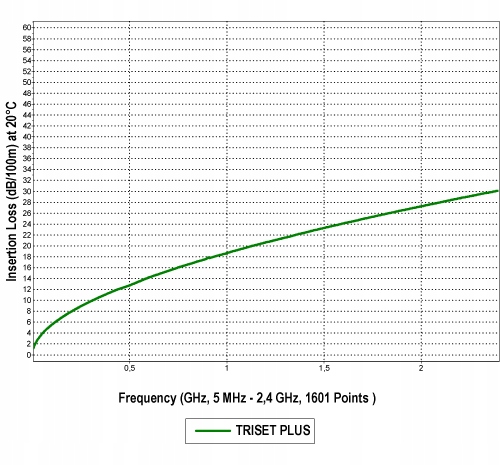

Затухание в кабеле в диапазоне частот 5–2400 МГц.

Затухание кабельных отражений в диапазоне частот 5–2400 МГц.

Скорость распространения сигнала в кабеле в диапазоне частот 5-2400 МГц.

Увеличение затухания в кабеле не превышает 5% от исходного значения параметра.

В комплект входит:

• 100 метров кабеля
