ZA-106AMs Диплексор внешней антенны FM+VHF/UHF

Диплексер имеет фильтры, ограничивающие полосу пропускания ниже 87МГц и выше 700МГц

Польский продукт

Отличительные особенности:

• экранированный корпус
• встроенный фильтр LTE 5G
• резиновые крышки для F-разъемов li>
• монтаж на мачте с помощью кабельной стяжки
• переход тока в тракте УКВ/УВЧ (макс. 24 В/250 мА)

ZA- Кроссовер 106АМс двухвходовой используется в качестве элемента, суммирующего сигналы двух антенн: FM (87-110 МГц) и DVB-T (174-230 МГц/471-694 МГц), установленных на антенной мачте, рядом с антенным комплектом.

Кроссовер ЗА-106АМс предназначен для эксплуатации на открытом пространстве.

Конструкция корпуса предотвращает попадание дождя в кроссовер. Легкая установка на мачту благодаря пластиковой ленте.

В комплект входят резиновые чехлы, защищающие разъемы F от воды.

Возможна подача питания на предусилители через УКВ/УВЧ. вход.

Кроссовер оснащен дополнительным фильтром, ограничивающим полосу выше 694 МГц (LTE 5G).

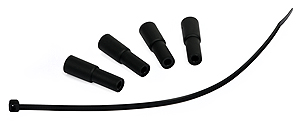

В комплект входит:

Резиновые чехлы защищают разъемы F от воды

3 разъема типа F для подключения кабелей

Примеры использования кроссовера:

Схема использования кроссовера для подключения двух пассивных антенн: широкополосной (ДМВ/УКВ) и FM-радиоантенны к одному телевизору. Разделить объединенный сигнал с антенн лучше всего с помощью разъема терминала RTV для подключения телевизора и радио.

Схема использования кроссовера для подключения двух антенн: широкополосной (ДМВ/УКВ) с усилителем и FM-радиоантенны с симметрирующим устройством к одному телевизору. Для телевизора необходим блок питания. Диплексер передает напряжение на усилитель широкополосной антенны (УВЧ/УКВ), в то время как напряжение блокируется на антенне FM-радио. В такой системе необходимо использовать потенциалопроницаемый разветвитель для разделения сигнала на телевизор и радио.

Схема использования кроссовера для подключения двух антенн: широкополосной антенны (ДМВ/УКВ) и FM-радиоантенны на 3 телевизора и радиоприемника с использованием AWS-144. Усилитель можно использовать в широкополосной антенне (УВЧ/УКВ). AWS-144 автоматически обнаруживает усилитель и подает напряжение или блокирует его, если в антенне используется балун.

Технические данные:

Количество входов/выходов: 2 / 1

Диапазоны входных частот:

• Диапазон FM: 87–110 МГц
• Диапазон ОВЧ/УВЧ: 174–694 МГц

Потери прохождения +/- 0 , 5: 1 дБ (FM/VHF/UHF)

Разделение входов: => 40 дБ

R вход и наружу Fрозетки: 75 Ом

Передача компонента постоянного тока U макс.24 В:вх. УВЧ/УКВ 250 мА
