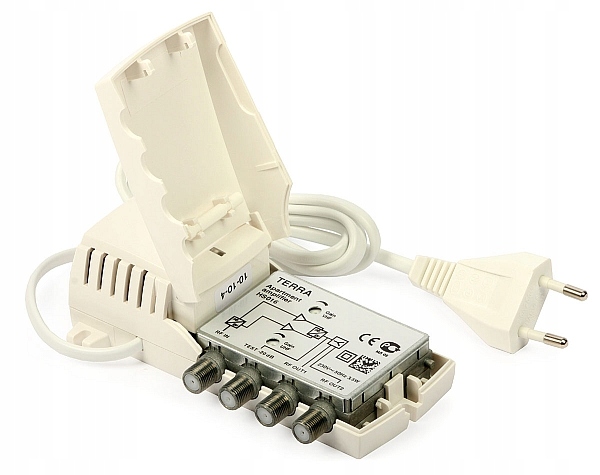

АНТЕННЫЙ УСИЛИТЕЛЬ УКВ/УВЧ TERRA HS-016 1>2

Усилитель Terra HS-016 из серии CABRIOLINE является преемником HS-013A.

Оба усилителя имеют очень схожие параметры.

Применен усилитель HS-016. в качестве абонентского усилителя для распределения сигнала на несколько-десяток приемников.

Основной особенностью усилителя является работа в диапазонах 40 - 240 МГц и 470 - 862 МГц.

Благодаря независимой регулировке усиления в диапазоне УКВ и УВЧ есть возможность подстраивать усиление под уровень сигнала в заданном диапазоне.

Это облегчает построение антенных установок, по одному кабелю подвести сигналы со всех антенн (предварительно просуммировав их с помощью кроссовера).

Усилитель может использоваться в некоторых кабельных сетях или коллективных установках.

Из-за наличия разрыва в рабочей полосе в этих сетях не используются каналы S30 – S38. Усилитель рекомендуется использовать в ситуациях, когда уровень сигнала низкий и нецелесообразно использовать предусилитель.

Усилитель HS-016 питается от встроенного блока питания.

Не предназначен для использования на открытых пространствах.

Невозможно устанавливать в условиях повышенной влажности, вблизи радиаторов и других источников тепла.

Необходима вентиляция.

p>

Из-за возможности повреждения не подключайте питание до тех пор, пока все соединения не будут выполнены правильно.

Технические данные

название: HS-016

диапазон частотМГц47-240/470-862количество входовшт1количество выходовшт2усиление ОВЧ/УВЧдБ20-22/20-22регулировка усиления ОВЧ/УВЧдБ15/12

Максимальный выходной уровень

IMD3-60дБ

дБ104собственный шум ОВЧ/УВЧ (макс)дБ4,5/3 разделение выходов (мин)дБ16тестовый выходдБ-20источник питания предусилителя - *корпус ТипCABRIOLINEисточник питанияВ/Гц/ВА230/50/ 3,5размерымм73x133x39вескг0,36допустимая влажность%10...85диапазон рабочих температурoC-20...50
