Описание

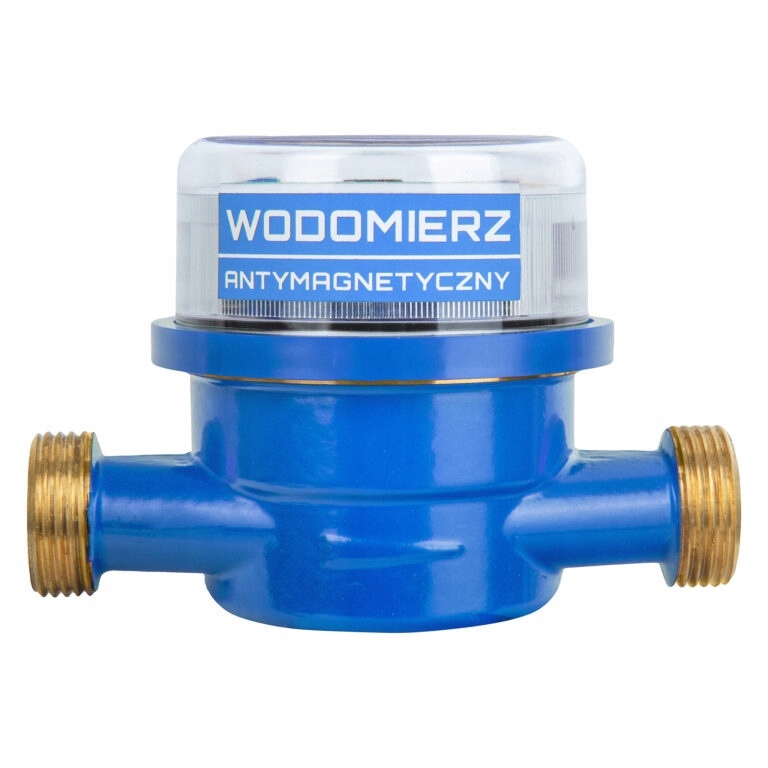

антимагнитный алмаз измерителя воды.

Внимание! - Диаметр в заголовке, то есть 1/2 дюйма DN15, относится к диаметру трубы, для которой предназначен счетчик воды.

потоки на счетчика воды составляют 3/4 "DN20.

Мы рекомендуем использовать голландский винт 3/4 "x1/2", чтобы установить правильный счетчик воды.

Продукты польского производителя Diamond являются проверенным решением в центральных установках отопления. и горячая вода

➡ Алмазные водоворот измеряют приборы для измерения объема водоснабжения холодной воды, поставляемой в квартиры. Они могут быть установлены горизонтально или вертикально (H или V). Измерительный счетчик закреплен уплотнением против помех несанкционированных лиц.

➡ Продукт с сертификатом PZH, в соответствии с европейскими директивами

⚙ Спецификация

• Код производителя : статья 77-1/2-1.6.antym.

• размер : 3/4 дюйма "

• бренд : Diamond

• ean : 5907547686061

⚙ Технические характеристики

• Q3 Поток: 1,6 м3/h

• Thread : внешний тип g

• Класс температуры: t30

• Класс сопротивления к расстройствам потока: U0, D0

• соотношение Q2/Q1: 1.6

• Соотношение Q4/Q3: 1,25

• Потеря давления класса: Δp63

• Класс давления: карта 16

• Материал :

Пластина давления: gfn2

o-ring: nbr

Pad: pps

Вертор: PP, ферритовый магнит, PA66, нержавеющая сталь

Корпус: латунь

pin: pom, нержавеющая сталь

Регулировка плитки: ppo

Фильтр: hdpe

Размеры:

a: 3/4 дюйма

Длина: 110 мм / ширина: 78 мм

Дополнительная информация:

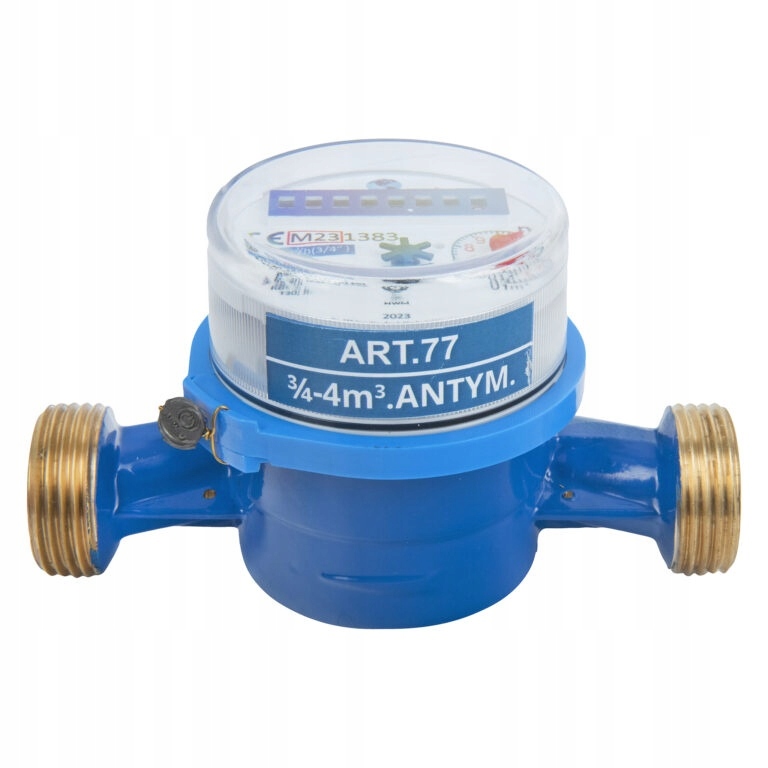

Метры воды были оценены с помощью соответствия, и на этих счетчиках воды существует определение оценки соответствия в форме маркировки «CE» и дополнительной метрологической маркировки в виде заглавной буквы M и двух последних цифр года, в котором она была применена, окружена прямоугольником. Кроме того, рядом с ним существует уведомленный номер единицы, где счетчики воды были рассмотрены и получили сертификат. Ниже, отмеченная желтой рамой, эти маркировки на Diamond Water Meter:

Количество M23 на дисках для водорота означает год его года (2023), и вы можете прочитать обоснованность процедуры оценки соответствия (первичная легализация). Легализация счетчика воды действительна в течение 5 лет, и для счетчика воды с обозначением M23 длится с 1 декабря 2023 года. До 30 ноября 2028 года.

В соответствии с регулированием министра предпринимательства и технологий от 22 марта 2019 года о легальном метрологическом контроле измерительных инструментов DZ. U. Пункт 759 - Дата уведомления о легализации измерителя RE -воды после оценки соответствия определяется с помощью ежемесячной функции с римским номером, указывающим на месяц исполнения/потерю обоснованности легализации и годовой особенность арабского числа, симметрически помещенных в него, что указывает на две цифры года. Если легализация истекает - счетчик воды не может быть основой для поселений.

Алмазные измерители воды бывают двух цветов: синий и красный. Синтеры синей воды предназначены для использования для холодной воды (T30-счетчики, предназначенные для использования на воде до максимума 30 ° C), в то время как красная- для теплой воды (T90-счетчики воды, предназначенные для использования на воде до максимума 90 ° C).

Большинство параметров можно прочитать из маркировки на самом счеттере воды. Это, среди прочего, класс температуры, класс давления или метрологический класс.

Метры воды и их метрологические классы

В случае счетчиков воды метрологический класс является договорным определением точности измерения. Метрологический класс, который отмечен на каждом счетчике воды, показывает нам, насколько точным является устройство.

Старые метрологические классы также известны, используемые многими людьми и предприятиями. Эти классы были указаны в уже устаревшей директиве метрологии: A, B, C и D, где A - самый низкий класс, то есть худший,

d - самый высокий класс, то есть наиболее точный.

Тем не менее, официально, в соответствии с директивой 2014/32/UE-EU Mid, метрологические классы были заменены R.

Q3- Непрерывный объемный поток- это самый большой объемный поток, при котором водоросль работает правильно в нормальных условиях использования, то есть в непрерывных или прерывистых условиях потока, в то время как Q1- минимальный поток объема- это наименьший поток объема, при котором измеритель воды указывает требования, касающиеся ограниченных ошибок.

Ниже сочетается с коэффициентом R с ранее используемыми классами. Старый класс C является фактором R = 160, фактор B класса B r = 50, а класс A (самый низкий) является фактором r = 25. Другие значения R следует рассматривать как детерминанты более или менее точных счетчиков воды. Чем больше значение коэффициента R, тем точнее будет измерение, и в то же время более высокий метрологический класс.

- 40

b - 80

c - 160

d - 200-800

Что такое r и как он рассчитывается?

r является основным параметром, определяющим метрологический диапазон измерителя воды. Он рассчитывается на основе непрерывного соотношения объема Q3 к минимальному потоку объема Q1.

Чем выше значение r, тем выше чувствительность воды, измеряющую воду через счетчик воды.

ниже значения коэффициентов R для алмазных счетчиков воды. Следует отметить, что измеритель воды имеет разные метрологические классы в зависимости от метода его сборки- вертикально или горизонтально.

Статья 77-1/2-1.6. Antzy:

h - уровни: r50

v - вертикальный: r30

Начальная интенсивность потока и минимальный поток объема Q1.

Начальная скорость потока: это скорость потока, когда измеритель воды начинает измерять поток воды. Но нет требований к его точности.

Q1: минимальный поток, при котором ошибка измерения должна быть близка к 0%. Для алмазных измерителей это =/- 5%- в соответствии с Директивой Metrolology.

Статья 77-1/2-1.6. Antzy:

Начальный: 10L/h

Q1: 32L/h

пограничные ошибки и потоки громкости

4 отметки здесь важны: Q1, Q2, Q3 и Q4. И так:

Q1 - минимальный объемный поток - это самый маленький поток объема, при котором показания измерителя воды соответствуют требованиям для допустимых ошибок границ,

Q2 - непрямой объемный поток - это значение объемного потока между непрерывным и минимальным объемным потоком, при котором диапазон измерительных нагрузок делится на два отсека, верхние и нижние. Каждый из отсеков имеет характерную допустимую ошибку,

Q3 - непрерывный поток объема - это самый большой объемный поток, при котором счетчик воды работает правильно в нормальных условиях использования, то есть при непрерывном или прерывистом потоке,

Q4 - Поток перегрузки объема - это самый большой поток объема, при котором счетчик воды работает в короткие сроки в течение короткого периода времени, без повреждений.

Ошибка ограничения, допустимая в нижнем диапазоне нагрузки от Q1, включая Q2, за исключением Q2, составляет ± 5% (в случае холодной, теплой и горячей воды). В свою очередь, предельная ошибка, допустимая в верхнем диапазоне нагрузки от Q2, включая Q4 (MAX), включая включение Q4 (MAX), составляет ± 2% (холодная вода) и ± 3% (тепло и горячая вода).

Что такое R и как он рассчитывается?

r является основным параметром, определяющим метрологический диапазон измерителя воды. Он рассчитывается на основе непрерывного соотношения объема Q3 к минимальному потоку объема Q1.

Чем выше значение r, тем выше чувствительность воды, измеряющей воду, измеряющего через счетчик воды.

ниже значения коэффициентов R для алмазных счетчиков воды. Следует отметить, что измеритель воды имеет разные метрологические классы в зависимости от метода его сборки- вертикально или горизонтально.
