Аппарат для сварки корпуса Digital Puller 5500 230В, набор аксессуаров SPOTTER

Аппарат для контактной сварки, предназначенный для промышленного и профессионального использования

Сварочный аппарат Telwin 5500 230в смотрите на видео:

https://youtu.be/l3x_PkgvHe8

Скопируйте ссылку и вставьте в окно браузера

✅ Переносная установка контактной сварки (аппарат точечной сварки) с микропроцессорным контроллером цифровым. Устройство обеспечивает многочисленные виды горячей и точечной обработки листового металла, специфичные для автомобильной отрасли, и эти секторы, в которых содержатся аналогичные виды листового металла.

✅Основные параметры аппарата следующие:

• ✔️ автоматическая настройка параметров сварки
• ✔️ возможность изменения времени сварки по сравнению со значением, установленным в автоматическом режиме.
• ✔️ ограничение максимального тока линии после включения аппарата.
• ✔️ жидкокристаллический дисплей с подсветкой, позволяющий отображать команды и заданные параметры

✅ Аппарат для точечной сварки можно использовать для сварки листов низкоуглеродистого и оцинкованного железа.

• 1️⃣ Кабель
  • 1️⃣ Кабель
    b> ведущий к пистолету: 2,5 м
  • 2️⃣ Массовый кабель: 1,5 м
  • 3️⃣ Кабель питания с вилкой: 3,5 м
  • 4️⃣ Ручка с надрывной массой

Дисплей:

• A. Многофункциональная кнопка

  - ✔️ ”START” активирует устройство для работы в первый запуск p>

  - ✔️ РЕЖИМ выбор программы используемого инструмента от H до K

  - ✔️ «ВЫБОР ЕДИНИЦЫ ИЗМЕРЕНИЯ» – удержание кнопки в течение 3 секунд позволяет установить единицу измерения толщины листа [мм], [дюймы], [га]

• B. Уменьшение толщины листа, времени и мощности сварки
• C. Увеличение толщины листа, времени и мощности сварки
• D. Жидкокристаллический дисплей
• E. "СТАРТ" Сигнализирует о том, что Кнопку «РЕЖИМ» следует нажать для активации устройства
• F. Отображает используемую программу, толщину листа или код тревоги (более подробно описано в руководстве пользователя). руководство)
• G. Пистолет "Шпилька" без спускового крючка (версия активируется при контакте с заготовкой)
• H. Точечная сварка шпилек, заклепок, шайб, люверсов, треугольников li>
• I. Приварка винтов/заклепок диаметром 4-6 мм li>
• J. Использование баночного электрода
• K. Использование движущего электрода
• L. Указывает уровень времени сварки в зависимости от автоматически установленного значения.
• M . Активируется с помощью пистолета «Studder»
• N. Указывает, что используемые щипцы используются.
• O. Обозначает толщину свариваемого листового металла.
• P. Указывает, что устройство находится в состоянии термостатической защиты.
• Q. Указывает единицы измерения [мм], [дюймы], [га ]

Технические данные:

• ✔️ Номинальное напряжение питания: 230 В
• ✔️ Частота сети: 50/60 Гц
• ✔️ Максимальный сварочный ток: 3800А
• ✔️ Вторичное напряжение холостого хода: 5,6 В
• ✔️ Максимальная мощность: 10,5 кВт
• ✔️ Номинальная мощность: 1,8 кВт 50 %
• ✔️ Максимальный ток точечной сварки: 2500А
• ✔️ Сетевой предохранитель: 16А
• ✔️ Коэффициент мощности: 0,8
• ✔️ Рабочий цикл: 1,5%
• ✔️ Степень защиты: IP22

Пользователь должен следовать следующим рекомендациям, чтобы уменьшить воздействие электромагнитных полей:

• ✔️ скрепите как можно плотнее между собой два сварочных кабеля, (если есть)
• ✔️ голова и тело должны находиться как можно дальше от схемы подсчета очков
• ✔️ не заворачиваться никогда не приваривайте кабели (если таковые имеются) друг к другу.
• ✔️ не делайте точечные соединения, находясь в зоне действия сварочных цепей. Убедитесь, что оба провода находятся на одной стороне.
• ✔️ подключите обратный провод тока точечной сварки (при наличии) к объекту, на котором выполняется точечное подключение, как можно ближе к нему. можно выполнять соединения
• ✔️ не выполняйте точечные соединения рядом с аппаратом для точечной сварки, не садитесь и не опирайтесь на него во время выполнения операции (минимальное расстояние: 50 см)
• ✔️ не оставляйте ферромагнитные предметы (генерирующие магнитное поле вокруг себя) рядом с контуром точечной сварки

Пистолет с латунным электрододержателем

• 1️⃣ Электрододержатель для электродов Ø10/16 мм
• 2️⃣ Автоматический пистолет
• 3️⃣ Пистолетная рукоятка
• 4️⃣ Подвесная ручка

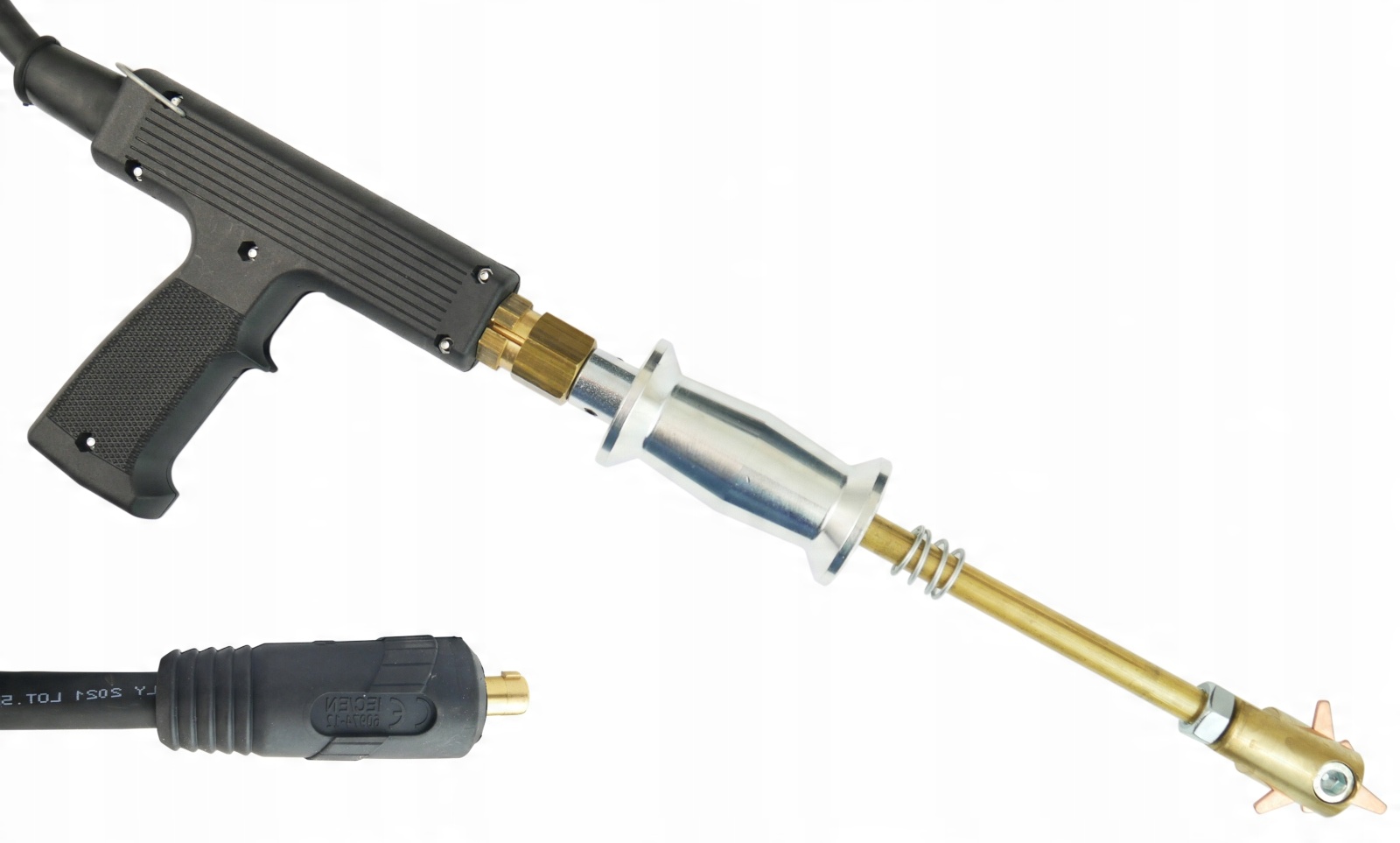

Инерционный молоток:

✅ Используется для удаления вмятин, как небольших, так и более крупных.

• ✔️ Совет: ручка для треугольники/звезды наблюдатель

Толщина захватов 3мм

✅ Размеры внутренней резьбы:

• ✔️ Первая резьба M14
• ✔️ Вторая резьба M10 глубже в держателе захвата.

Это универсальный захват для любого сварочного аппарата.

Электрод для бит (шайбы ОТ) Spotter.

✅ Электрод имеет резинку, которая удерживает биту для удобной работы.

Размеры:

• ✔️ Ручка: 16 мм

Прямые насадки:

✅ насадки с медным покрытием легче нагреть кузов за счет лучшей электропроводности:

• ✔️ 100 шт..
• ✔️ Толщина: 1,5 мм
• ✔️ Длина: 55 мм
• ✔️ Ширина сетки: 22 мм( внешний), 10 мм b>(внутренний)
• ✔️ Ширина ручки: 9 мм

Витые биты:< /h2>

• ✔️ 100 шт..
• ✔️Толщина: 1,3 мм
• ✔️ Длина: 55 мм
• ✔️ Ширина проушины: 22 мм (внешняя), 10 мм (внутренняя)
• ✔️ Ручка ширина: 9 мм

Гофрированная проволока

✅ Гофрированная проволока для нагрева электродом, используется для удаления вмятин с помощью когтя, когтя ( гребень) 6/8-крючок.

Технические данные:

• ✔️ Длина: 320 мм
• ✔️ Толщина: 2,0 мм или 2,6 мм
• ✔️ Высота: 10 мм
• ✔️ Количество в упаковке: 25 шт.

Электрод для гофрированной проволоки

✅ Электрод для точного нагрева гофрированной проволоки к поверхности листового металла с помощью Споттер или Сварщик.

✅ Технические данные:

• ✔️ Диаметр электрода: 10 мм
• ✔️ Длина: 80 мм
• 1️⃣ Специальный паз для комфортной работы
• 2️⃣ Изготовлен из специального медного сплава

Накладки для точечной сварки, 100 шт.

✅ Это накладки из специального сплава, обеспечивающие хорошее склеивание и предотвращающие перегрев листового металла.

• ✔️ Диаметр: 16 мм (внешний) 8 мм (внутренний)
• ✔️ Толщина: 1,6 мм

Электрод для шайб

✅ Латунный электрод для нагрева споттерных шайб с магнитом для удобной работы.

• ✔️ Диаметр ручки: 10мм
• ✔️ Длина электрода: 65 мм

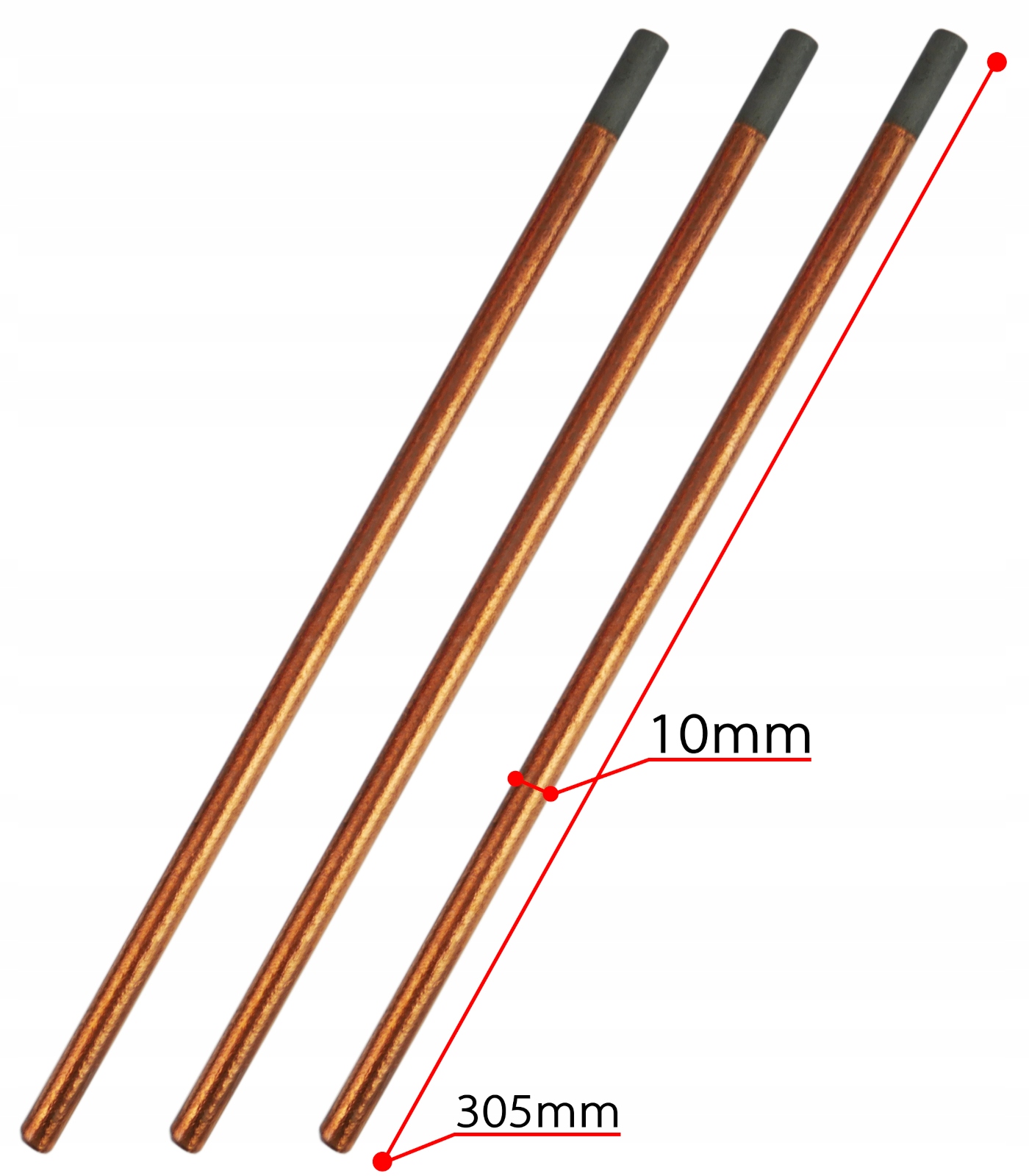

Электрод для выдавливания и усадки листового металла.

Этот электрод упрочняет листовой металл.

✅ Устанавливаем его на держатель точечного сварщика (куда приходит молоток), нагреваем наконечником, а затем рисуем "улиткой"" стягиваем листовой металл с поверхности и затвердеваем.

• ✔️ Длина: 305мм
• ✔️ Диаметр: 10 мм

В комплекте:

• ✔️ Сварочный аппарат Telwin Digital Puller 5500230В
• ✔️ Пистолет автоматический без курка
• ✔️ Трос заземления с быстрым заземлением
• ✔️ Инерционный молоток > со звездодержателем
• ✔️ Звездочки - 5 шт
• ✔️ Насадки прямые 1,5 мм - 100шт
• ✔️ Биты витые 1,3мм - 100шт
• ✔️ Электроды для вакуумной обработки - 3 шт.
• ✔️ Электрод для бит 16мм
• ✔️ Гофрированная проволока 2,0мм b> или 2,6мм - 25 шт.
• ✔️ Электрод для гофрированного провода
• ✔️ Коготь 8 крючок 3мм
• ✔️ Шайбы для сварочного аппарата - 100 шт.
• ✔️ Электрод для Шайбы 10 мм
