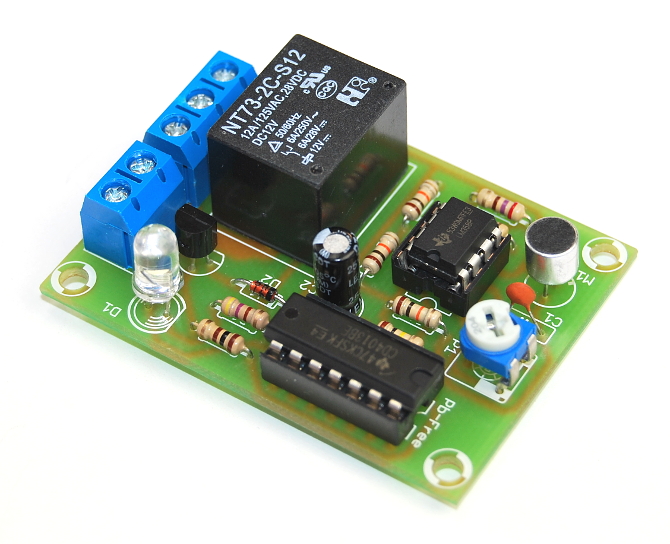

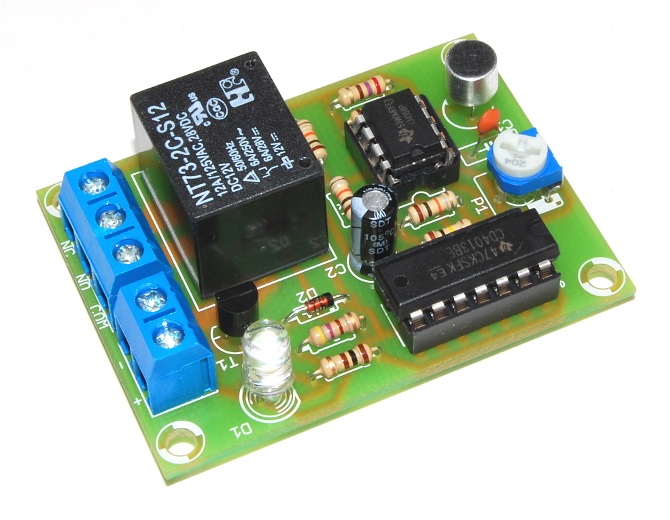

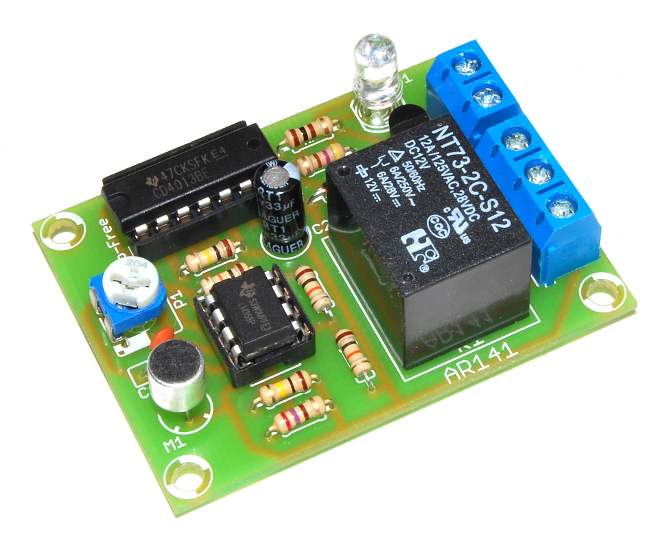

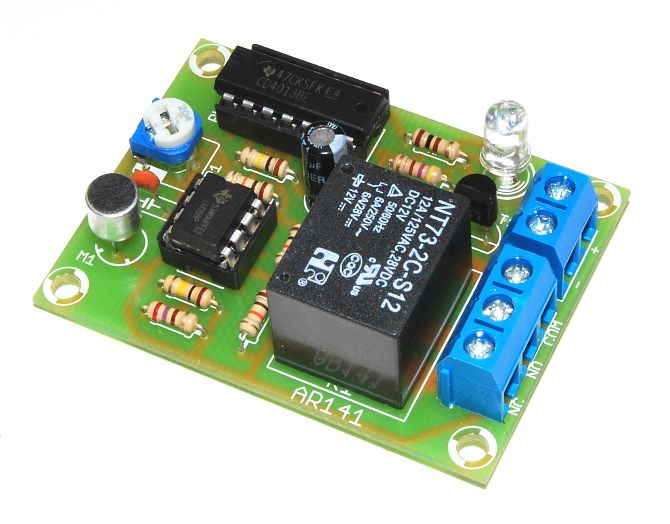

AR141 Звуковой переключатель - хлопушка/лампа

Комплект своими руками (требует пайки)

производитель Arli Electronics

Акустический (звуковой) переключатель, известный в народе как хлопушка, позволяет осуществлять дистанционное управление различными устройствами. В основном рекомендуется для управления освещением, например. Лампы на 230 В или светодиодное освещение на 12 В.

Система, в отличие от аналогичных конструкций, представленных на рынке, имеет точную регулировку чувствительности, благодаря чему управлять устройством можно на расстоянии от нескольких десятков см до примерно 8 м. Он также имеет фильтр сужения полосы и контроль длительности сигнала. Благодаря этому он обладает высокой устойчивостью к случайным и продолжительным звукам.

В комплект входит яркий белый светодиод, позволяющий опционально работать систему в режиме лампы, без дополнительного подключения внешней лампочки.

Микрофон должен быть отделен от корпуса, чтобы он не улавливал нежелательные звуки.

Система работает с:

• традиционным галогенным напряжением 230 В и 12В
• Лампы люминесцентные 230В
• Лампы светодиодные (в том числе светодиодные ленты) 230В и 12В
• Другие приемники с напряжением макс. 230В (например, вентиляторы, приемники RTV, жалюзи)

Технические параметры:

• рабочее напряжение 8-15В постоянного тока (блок питания или аккумулятор)
• выход реле гальванической развязки 5А, 230В
• срабатывает от одного хлопка
• максимальная дальность действия 8 м
• электретный микрофон с фильтром звуковой полосы, устраняющим помехи
• яркий белый светодиод (ламповый режим) или синий - сигнализация
• регулировка чувствительности
• размеры платы 56x41мм

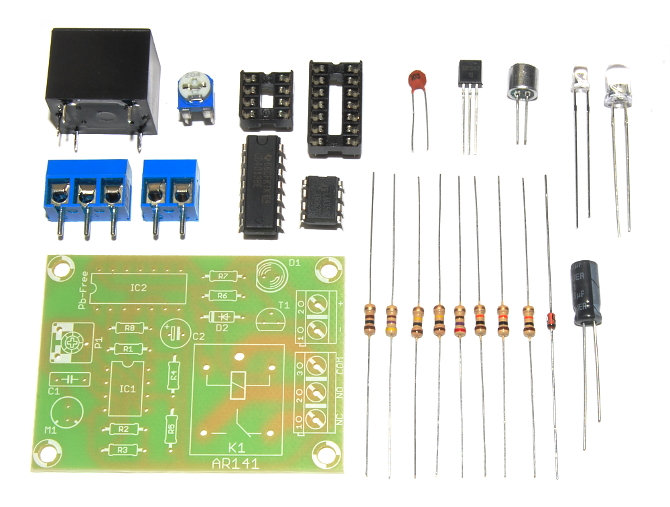

• В комплекте: печатная плата, ПОЛЬСКАЯ документация, элементы набора

Система адаптирована к корпусу G434 GAINTA.

Документация в формате PDF скачать и видео на (скопировать ссылку в окно браузера):

⬇️ https://arlistudio.pl/files/pl/AR141.pdf

▶️ https://www.youtube.com/watch?v=tVdrlrijaxA
