AR146 Акустический выключатель - хлопушка 230В

Комплект для самостоятельной сборки (требует пайки)

производитель Arli Electronics

Есть расширенная версия акустического (звукового) переключателя, широко известного как хлопушка, система, позволяющая удаленно управлять различными устройствами. В основном рекомендуется для управления освещением - например, светодиодными или традиционными лампами на 230 В или другими приемниками. Система, в отличие от аналогичных конструкций, представленных на рынке, имеет два режима работы – реагирует на один или два хлопка и управляет реле двумя способами – меняет его состояние на противоположное или посылает короткий импульс. Благодаря использованию микроконтроллера и специальной конструкции точность работы в режиме «2 хлопка» была повышена за счет:

• реакции на 2 хлопка
  • реакции на 2 хлопка. li>
  • точный контроль интервалов между последовательными хлопками
  • частотная фильтрация для устранения случайных звуков
  • анализ интенсивности звука (он должен быть достаточно громким)
  • защита от продолжительных и громких звуков (система на них не реагирует)

  Также система имеет точную регулировку чувствительности, благодаря которой можно управлять устройство на расстоянии от нескольких десятков см до примерно 10 м. Он также имеет фильтр, сужающий полосу, отфильтровывая случайные звуки других частот. Система требует сетевого питания 230 В и позволяет напрямую подключать приемники 230 В с током потребления до 5 А. Микрофон следует отделить от корпуса, чтобы он не улавливал нежелательные звуки. При пайке помните о правильной полярности (под корпусом одна клемма имеет маркировку «-», ее следует припаять вместо М1 с маркировкой «-»). Устройство должно быть помещено в изолированный корпус.

  Система работает с:

  • Светодиодными лампочками (LED ленты), традиционные, галогенные, люминесцентные лампы 230В
  • другие приемники с напряжением макс. 230В (например, вентиляторы, приемники RTV, жалюзи)

  Технические параметры

  • Напряжение питания 230В
  • релейный выход 5А, 230В, НЗ или НО.
  • режим триггера: одиночный или двойной хлопок.
  • режим управления реле: переключение или импульсный (коммутационный или импульсный)
  • максимальная дальность действия 10 м
  • электретный микрофон с фильтром звуковой полосы, исключающим помехи
  • сигнализация работы - синий светодиод
  • регулировка чувствительности потенциометром
  • потребление тока макс. 60мА
  • размеры платы 68x38мм

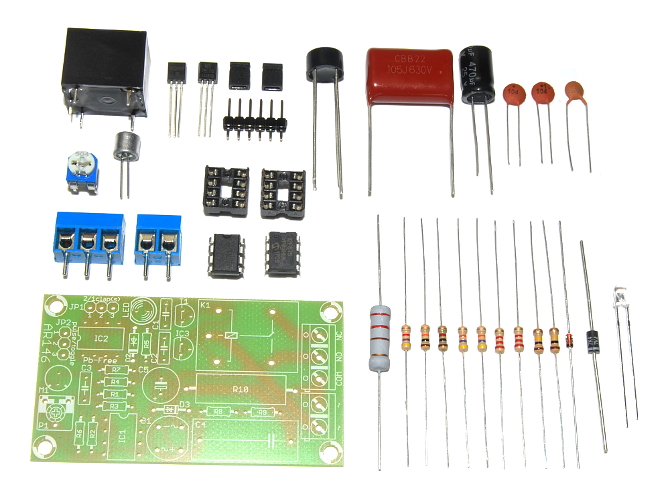

  • В комплекте: печатная плата, документация, набор элементов

  Документация - https://arlisklep.pl/files/ARLI/AR146.pdf

  Посмотрите демонстрационное видео на YouTube - https://youtu.be/2Pn5eoCbfgY

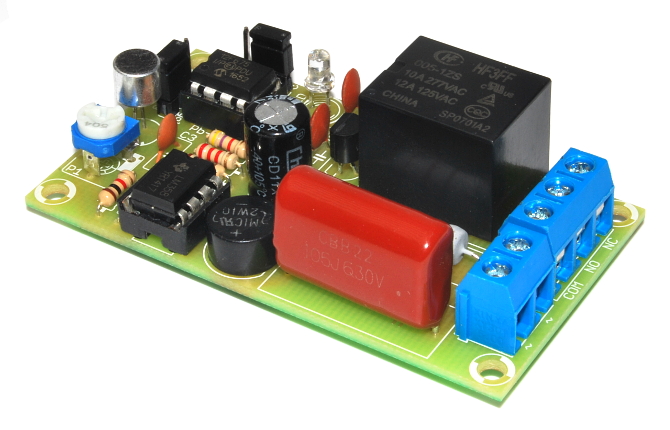

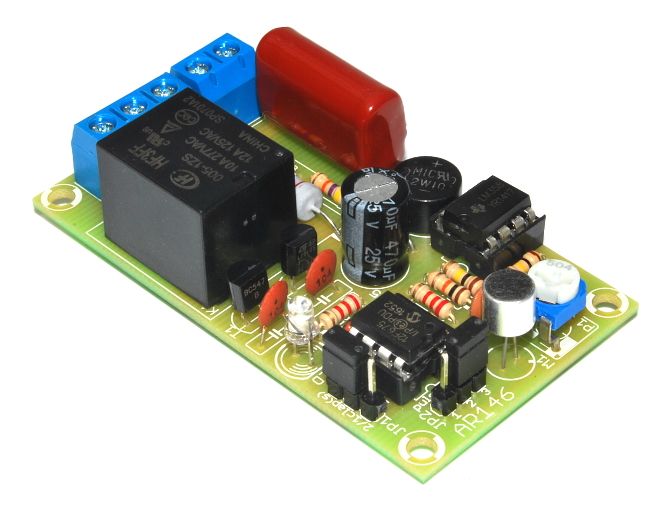

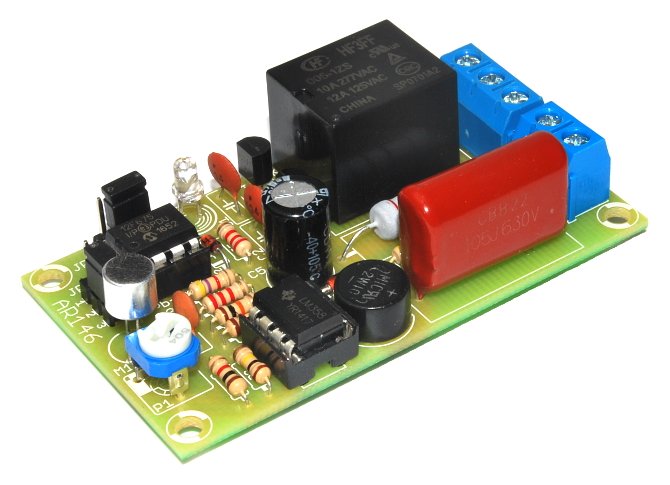

  *иллюстративные фотографии собранного набора
