AR150 Система времени с реле, таймером

Комплект для самостоятельной сборки (требует пайки)

производитель Arli Electronics

Модуль используется для управления прерывистыми системами. Он обеспечивает циклическое управление электрическими устройствами в режиме включения-выключения, предоставляя пользователю возможность независимо программировать время цикла, то есть время включения и время выключения.

Система может быть используется, например, для управления сигналами поворота, при моделировании, в проекторах слайдов, в мигающих огнях, например, сигнальных огнях, в световой рекламе, полицейских «маяках». и т. д. Он может управлять традиционным светодиодным освещением напряжением 230 В или 12 В.

Технические параметры:

• бесступенчатая регулировка длительности импульса 0–14 сек.

  li>

• плавно регулируемая продолжительность перерыва 0–70 сек. (заменив конденсатор С3 на другой, большей емкости, можно изменить длительность перерыва (для С3=470мкФ - перерыв более 4 минут 30 сек.)
• прецизионные потенциометры для прецизионных регулировка времени< /li>
• индикация работы - синий светодиод
• Разъем реле NO или NC (нормально открытый или нормально закрытый)
• исполнительный элемент - реле 230 В переменного тока / 6А
• питание 12В-15В постоянного тока
• потребляемый ток максимум 40 мА
• размеры платы 41х42мм
• в комплекте: печатная плата, документация, набор элементов

Документация - https://arlisklep.pl/files/ARLI/AR150.pdf

Посмотрите демонстрационное видео на YouTube - https://youtu.be/MrrejTenTI

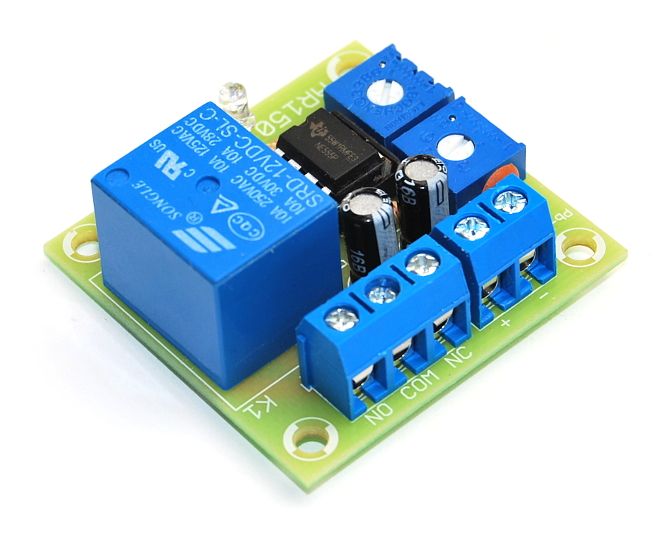

*иллюстративные фотографии собранного набора
