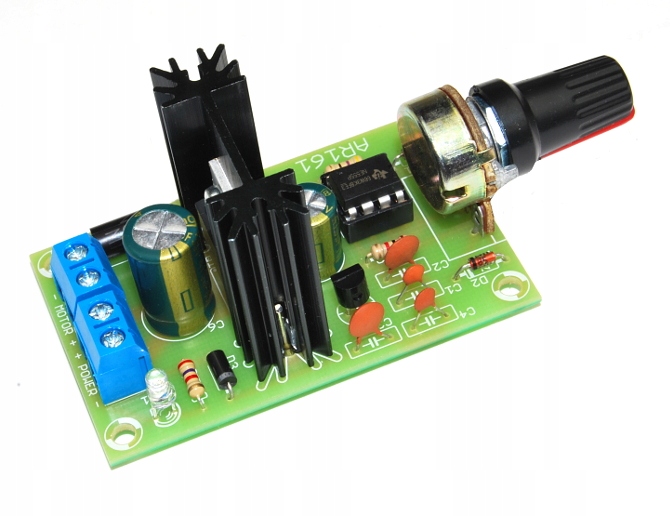

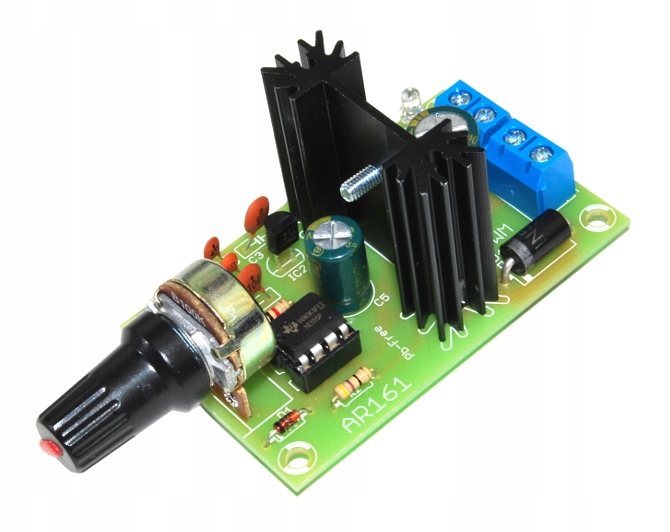

AR161 DC PWM 9-30V 12A управление скоростью двигателя

Самоассематическая набор (требует пайки)

Система используется для регулирования мощности устройств DC 9-30V с фиксированными мощными, такими как моторы кисти, освещение или обогреватели. Благодаря технологии PWM, система обладает высокой эффективностью 97%. Поэтому, с меньшими способностями, вам даже не нужно устанавливать радиатор. Система имеет оптическую сигнализацию установленной мощности. Высокая частота более 20 кГц (за исключением слышимой полосы) гарантирует, что нет никакого скрипания/количества при управлении двигателями и освещением.

можно использовать систему:

• В качестве контроллера скорости вращения двигателей щетки, используемых в:
• Поклонники (например, компьютер, автомобиль)
• Мини-электрические (например, упражнения, шлифовальные масштабы и т. Д.)
• найдены электрические двигатели, например, В моделях, транспортных средствах, машинах, игрушках
• Для регулировки освещения:
• Светодиодные лампочки 12 В, 24 В (включая светодиодные полосы)
• Традиционные лампочки 12 В, 24 В
• Галогены 12V, 24V
• Для корректировки нагревательных элементов:
• обогреватели (например, автомобиль)
• Обогреватели
• Обогреватель

Технические параметры:

• Корректировка с использованием технологии Impulse Pwm
• Высокая эффективность 97%
• Высокая частота более 20 кГц (за исключением слышимой полосы) гарантирует не скрип/гул при управлении двигателями и освещением
• Максимальный непрерывный ток 10a (временный до 12А), с течениями до 5А, радиатор не требуется
• Максимальная мощность 360 Вт
• плавно регулируемая мощность в диапазоне 1-98%
• Рабочий сигнал - синий светодиод - его яркость сообщает об изменении власти
• Исполнительный элемент - irfz44n
• Power 9V-30V DC
• Размеры плитки 63x39 мм
• включен: плитка PCB, польская документация, набор элементов

Документация в PDF Скачать и видеомагнику по адресу ( Скопируйте ссылку в окно браузера ):

⬇ https://arlistudio.pl/files/pl/ar161.pdf

https://www.youtube.com/watch?v=h9ujpf0qsie
