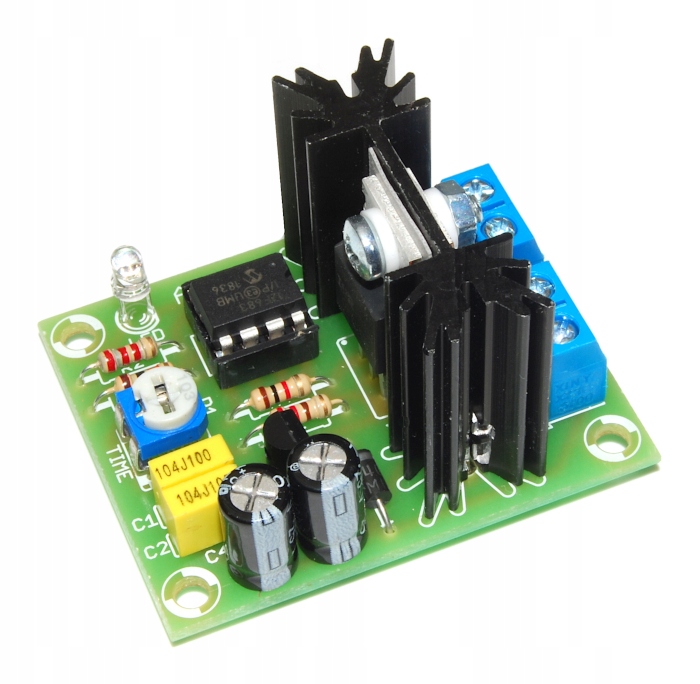

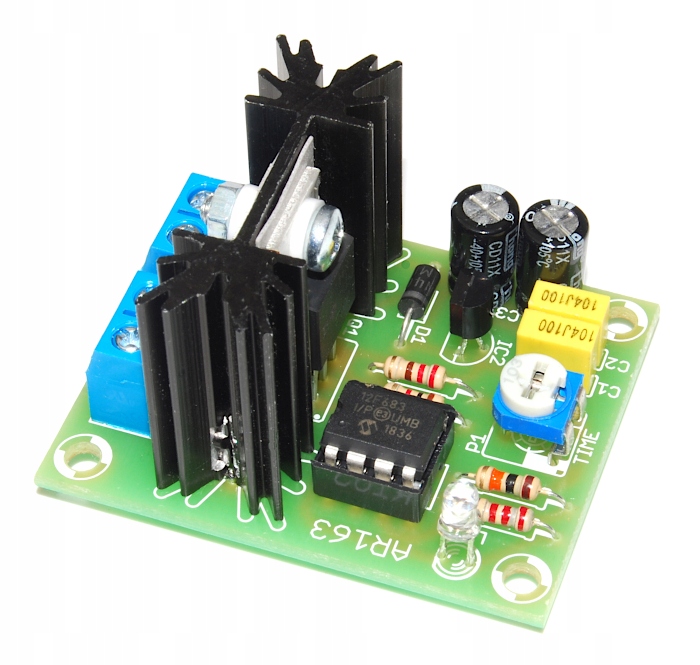

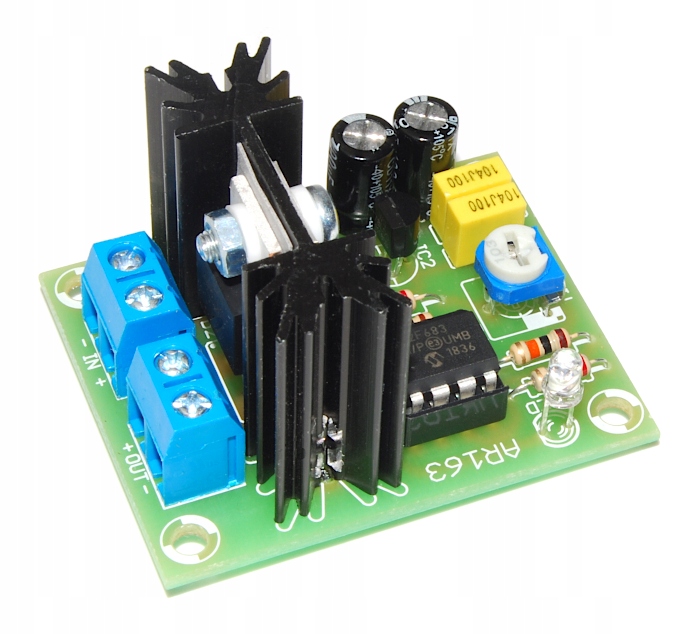

AR163 Плавный пуск для двигателей постоянного тока

Комплект для самостоятельной сборки (требует пайки)

производитель Arli Electronics

Система AR163 используется для плавного запуска («мягкий пуск») устройств с питанием от постоянного тока 9–24 В, таких как щеточные двигатели, осветительные приборы или обогреватели.

В случае двигателей он защищает предотвращает преждевременный износ как двигателя, так и других взаимодействующих с ним механических частей, а также исключает резкие рывки, возникающие при запуске. Время плавного пуска можно регулировать в диапазоне 0-14 сек. Благодаря технологии PWM система характеризуется высоким КПД 97%. Также имеется оптическая сигнализация рабочего режима. Высокая рабочая частота 20 кГц (вне слышимого диапазона) гарантирует отсутствие скрипа/гула при управлении двигателями и освещением.

Применение

• плавный пуск щеточных двигателей, используемых в:
• вентиляторах (например, компьютерах, автомобилях)
• мини-электроинструментах (например, дрелях, шлифовальных машинах, и т. д.)
• электродвигатели, используемые, например, в моделях, транспортных средствах, машинах, игрушках.
• медленное освещение.
• Светодиодные лампы 12 В. , 24В (включая светодиодные ленты)
• лампы традиционные 12В, 24В
• галогенные лампы 12В, 24В
• медленного нагрева нагревательные элементы:
• отопители (например, автомобильные)
• отопители
• отопители

Технические параметры

• регулируемый плавный пуск в диапазоне 0–14 секунд
• импульсная технология ШИМ
• высокий КПД 97%
• высокая рабочая частота 20 кГц (вне слышимого диапазона), обеспечивающая отсутствие визга/гула при управлении двигателями и освещением
• максимальный длительный ток 10А (временно до 12А)
• максимальная мощность 360Вт
• индикация режима работы - синий светодиод
• питание 9В-24В постоянного тока
• Размеры платы 48x38мм

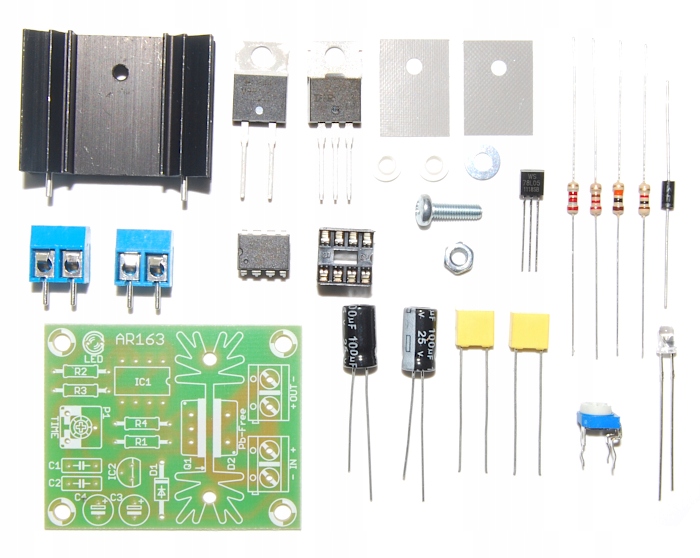

• В комплект входит: печатная плата, документация, набор элементов
