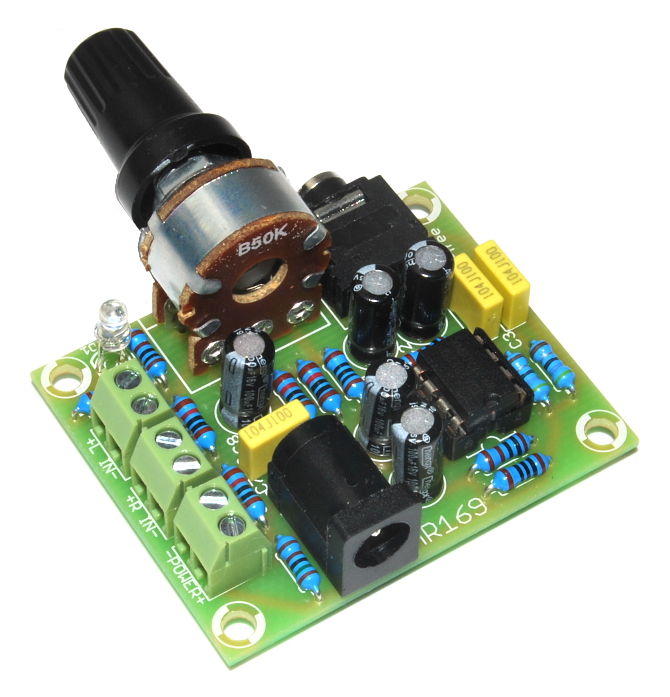

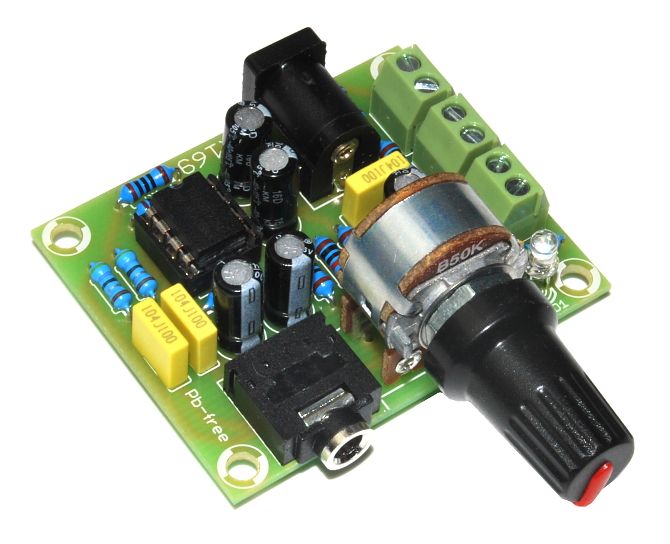

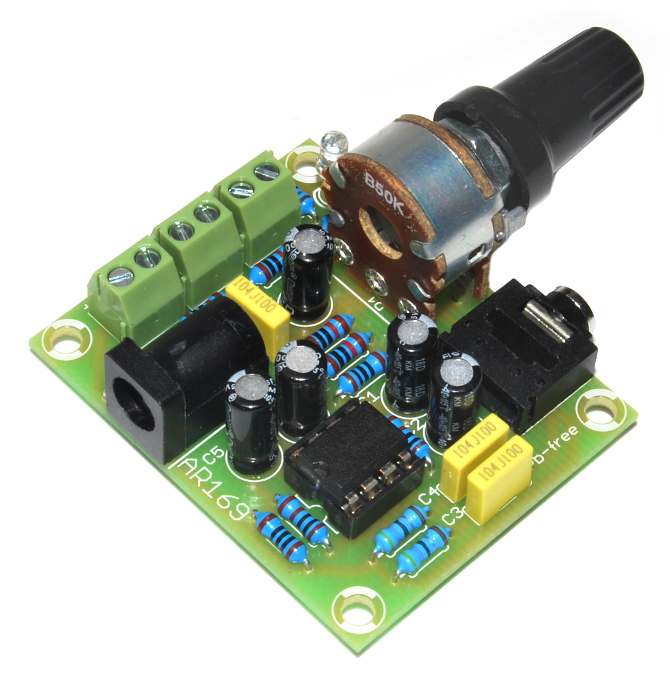

AR169 Усилитель для наушников на микросхеме TDA2822

Набор своими руками (требуется пайка)

производство ПОЛЬША

Универсальный малошумящий стерео усилитель для наушников (динамик) с регулировкой усиления по специализированной схеме TDA2822 создан на основе модифицированного производителем базового приложение. Разработанная конструкция, в отличие от представленных на рынке, отличается малым уровнем шума и чистым звуком. Модуль имеет стереовыход mini-jack и гнездо для подключения подключаемого блока питания. Благодаря низкому энергопотреблению и широкому диапазону питающих напряжений модуль может питаться от аккумуляторов. Благодаря небольшим размерам модуль можно встроить в другое устройство.

Систему можно использовать в качестве усилителя для наушников:

• компьютера, ноутбука, ноутбука
• смартфона, планшета
• MP3, MP4 плеера
• радиоприемника
• автомобильной аудиосистемы
• электронных игрушек, музыкальных шкатулок

Технических параметров

• плавной регулировки громкости с помощью потенциометр
• двухканальная система, стерео с TDA2822
• металлизированными резисторами
• низкий уровень шума и высокая динамика
• взаимодействие:
• с наушниками
• с динамиками 4-32Ом
• максимальная мощность 2х1Вт (возможно подключение динамиков до 2x5Вт)
• частотная характеристика 20Гц - 22кГц
• искажения < 0,2%
• индикатор работы - синий светодиод
• широкий диапазон напряжения питания 1,8В-15В постоянного тока
• потребление тока 20мА (с наушниками)
• разъем питания постоянного тока и выходное гнездо стерео мини-джек 3,5 мм
• размеры платы 40х49мм

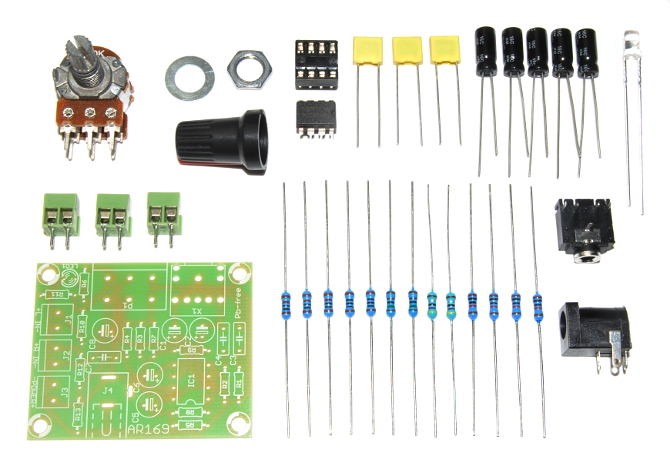

• В комплект входит: печатная плата, ПОЛЬСКАЯ документация, набор элементов

Документация в формате PDF скачать и видео на (скопировать ссылку в окно браузера):

⬇️ https://arlistudio.pl/files/pl/AR169.pdf

▶️ https://www.youtube.com/watch?v=mRVWhm8D-OU
