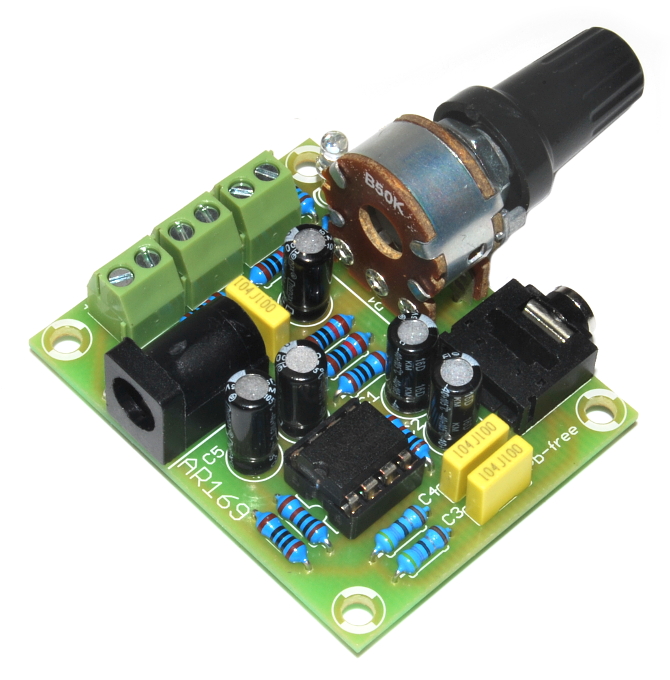

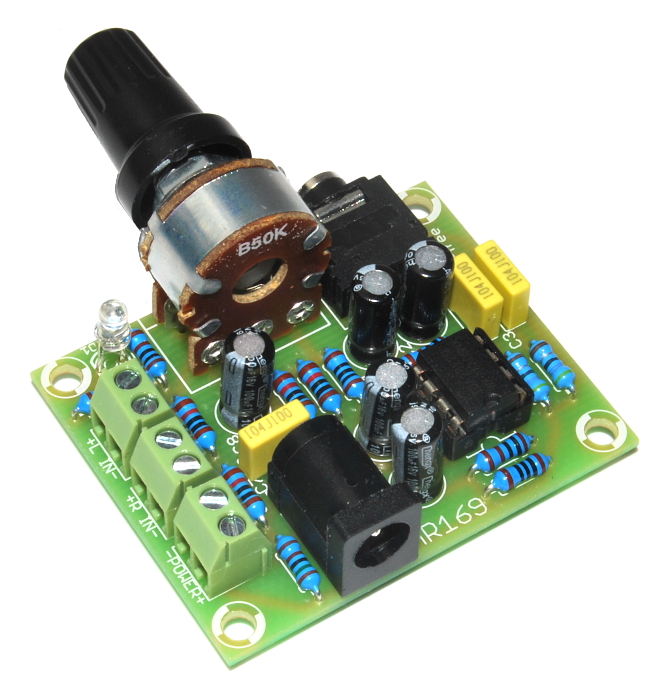

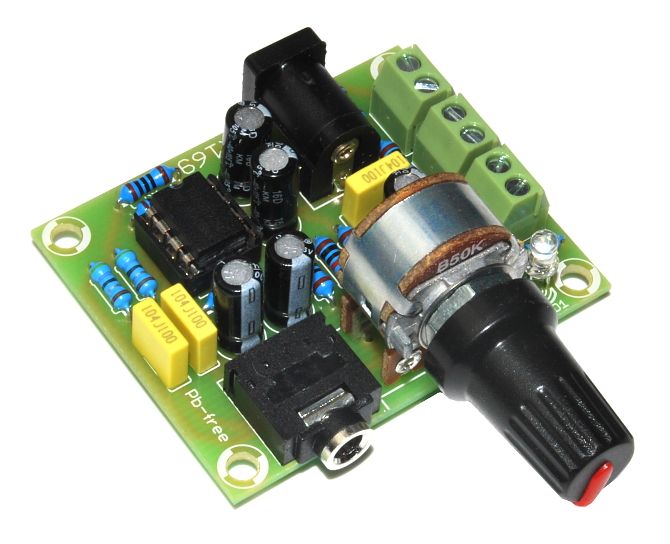

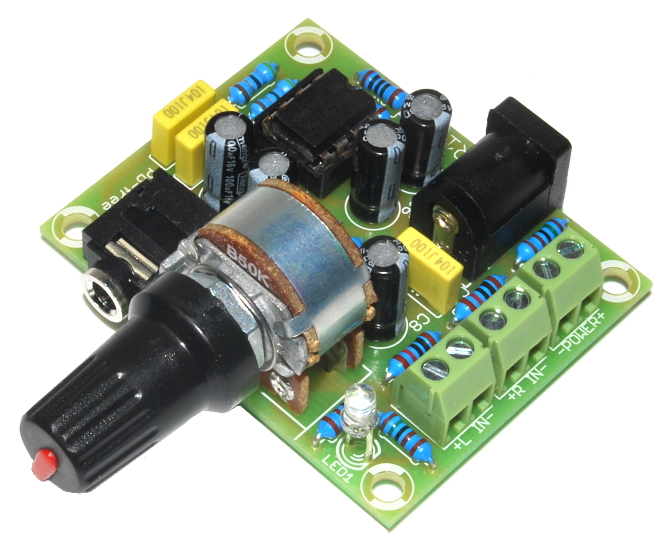

AR169 Усилитель для наушников на микросхеме TDA2822

Комплект своими руками (требует пайки)

производитель Arli Electronics

Универсальный малошумящий стерео усилитель для наушников (динамика) с регулировкой усиления на специализированной микросхеме TDA2822, основанной на модифицированном базовом приложении производителя. Разработанная конструкция, в отличие от представленных на рынке, отличается малым уровнем шума и чистым звуком. Модуль имеет стереовыход mini-jack и гнездо для подключения подключаемого блока питания. Благодаря низкому энергопотреблению и широкому диапазону питающих напряжений модуль может питаться от аккумуляторов. Благодаря небольшим размерам модуль можно встроить в другое устройство.

Систему можно использовать в качестве усилителя для наушников для:

• компьютер, ноутбук, ноутбук
• смартфон, планшет
• MP3, MP4-плеер
• радиоприемник
• автомобильная аудиосистема
• электронные игрушки, музыкальные шкатулки

Технические параметры

• плавная регулировка громкости с помощью потенциометра
• двухканальная система, стерео с TDA2822
• металлизированными резисторами
• малошумящая и высокая динамика
• работа:
• с наушниками
• с динамиками 4–32 Ом
• максимальная мощность 2x1 Вт (возможно подключение динамики до 2х5Вт)
• частотная характеристика 20Гц - 22кГц
• искажения < 0,2%
• индикация работы - синий светодиод
• широкий диапазон напряжения питания 1,8–15 В постоянного тока.
• потребление тока 20 мА (с наушниками).
• разъем постоянного тока и выходной стереоразъем мини-джек 3,5 мм.
• Размеры платы 40x49мм

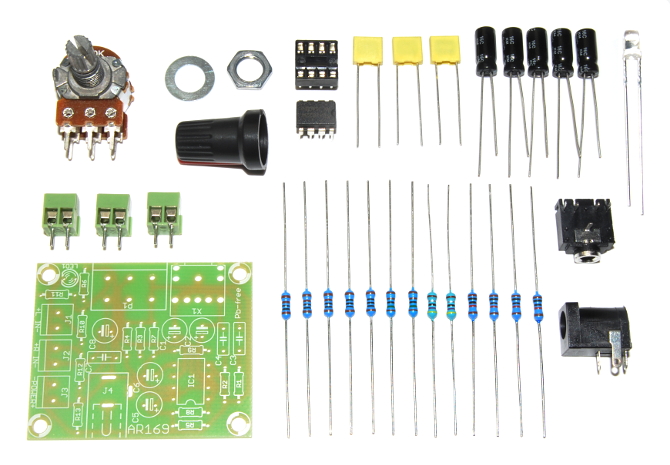

• В комплект входит: печатная плата, ПОЛЬСКАЯ документация, набор элементов
