Светодиодный индикатор уровня аудиосигнала AR173/A с LM3916, набор «сделай сам»
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 1000
Заказывая «Светодиодный индикатор уровня аудиосигнала AR173/A с LM3916, набор «сделай сам»» данный товар из каталога «DIY», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.

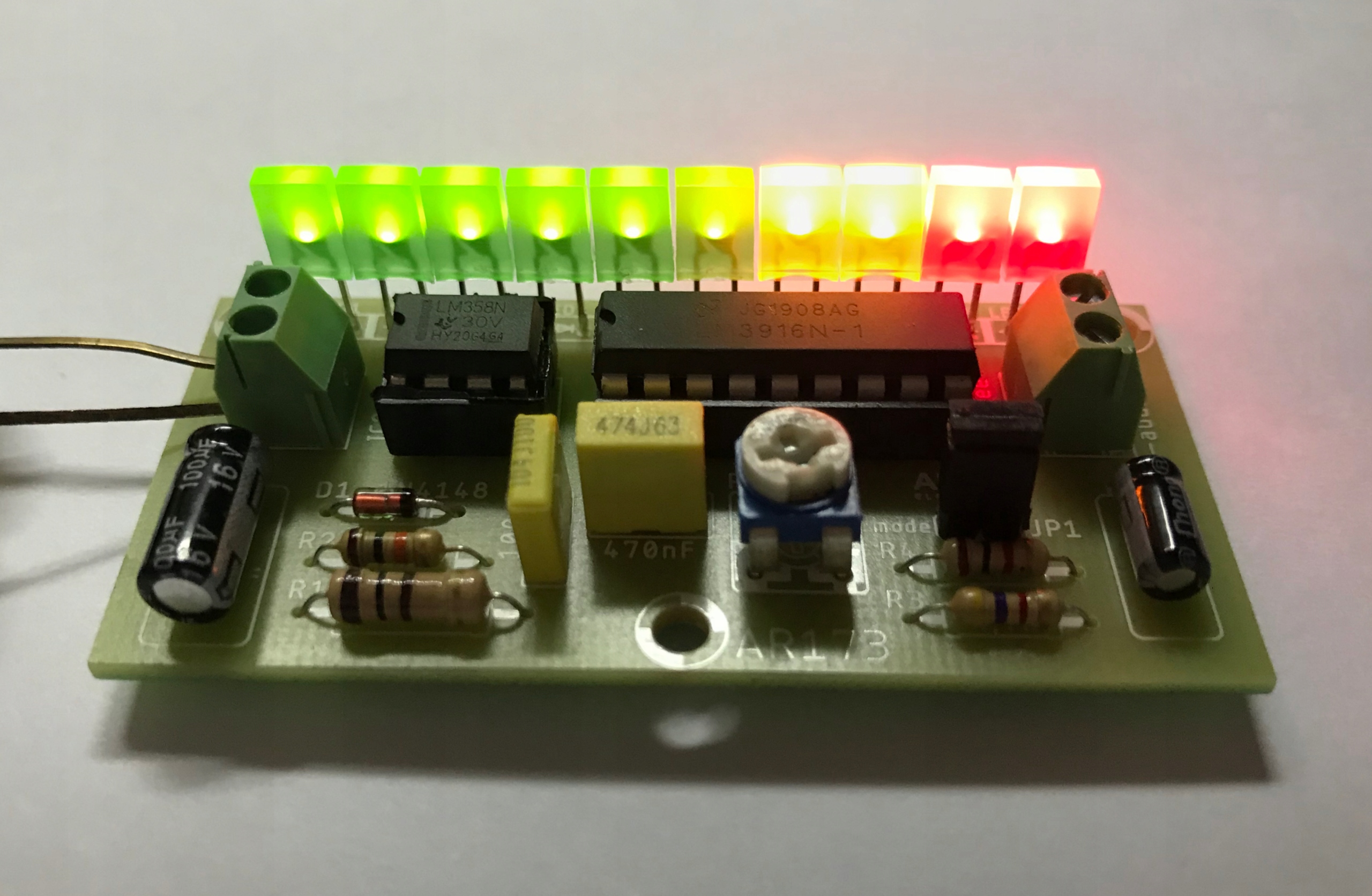

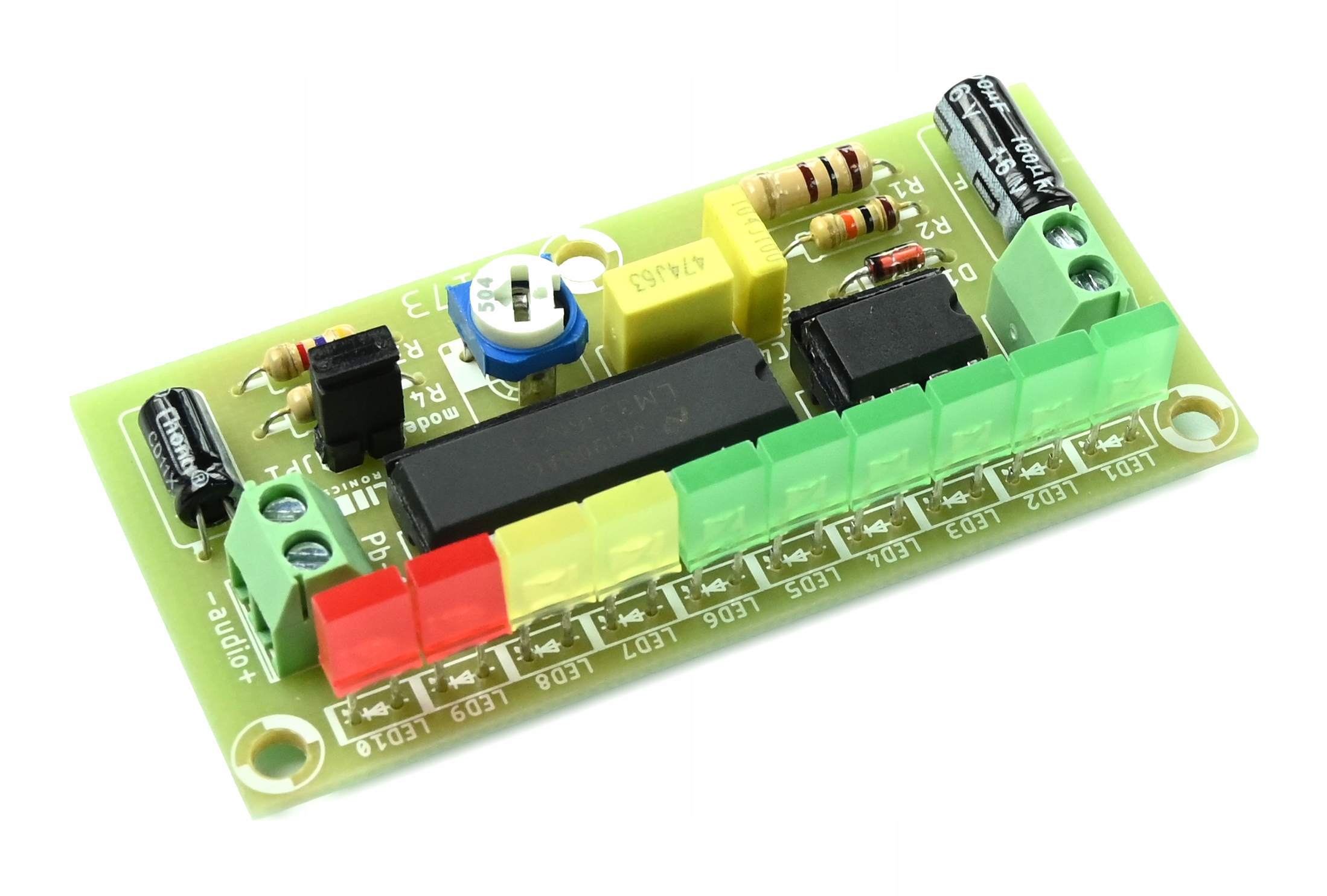

Светодиодный измеритель уровня сигнала AR173/A с LM3916
Набор «сделай сам» (требует пайки)
производство Польша
Измеритель уровня сигнала (VU-метр), или индикатор привода, является привлекательным дополнением к аудиоустройствам, позволяющим представить изменение звукового сигнала с помощью набора светодиодов. Индикатор построен на микросхеме LM3916.
AR173/A эффективно меняет сигнал, отображая строку светящихся диодов в зависимости от интенсивности звука. Система также может работать в режиме движущейся точки, которая перемещается с изменениями аудиосигнала. Наш индикатор позволяет регулировать входной аудиосигнал с помощью потенциометра.
Система доступна с несколькими цветами светодиодов. Модуль поддерживает один аудиоканал. Он имеет широкий диапазон источников питания и компактные размеры, что позволяет легко интегрировать его в аудиоустройства.
Технические параметры
- индикатор уровня сигнала - VU-метр (индикатор привода)
- 10-точечная светодиодная шкала (зеленый, желтый и красный светодиоды)
- один канал (для стереоверсии необходимо 2 таких модуля)
- на схеме LM3916
- возможность работы в линейном или точечном режиме режима
- потенциометр для плавной регулировки амплитуды входного сигнала
- компактные размеры
- питание 6-15В постоянного тока
- потребление тока 10 мА
- размеры платы 65х32мм

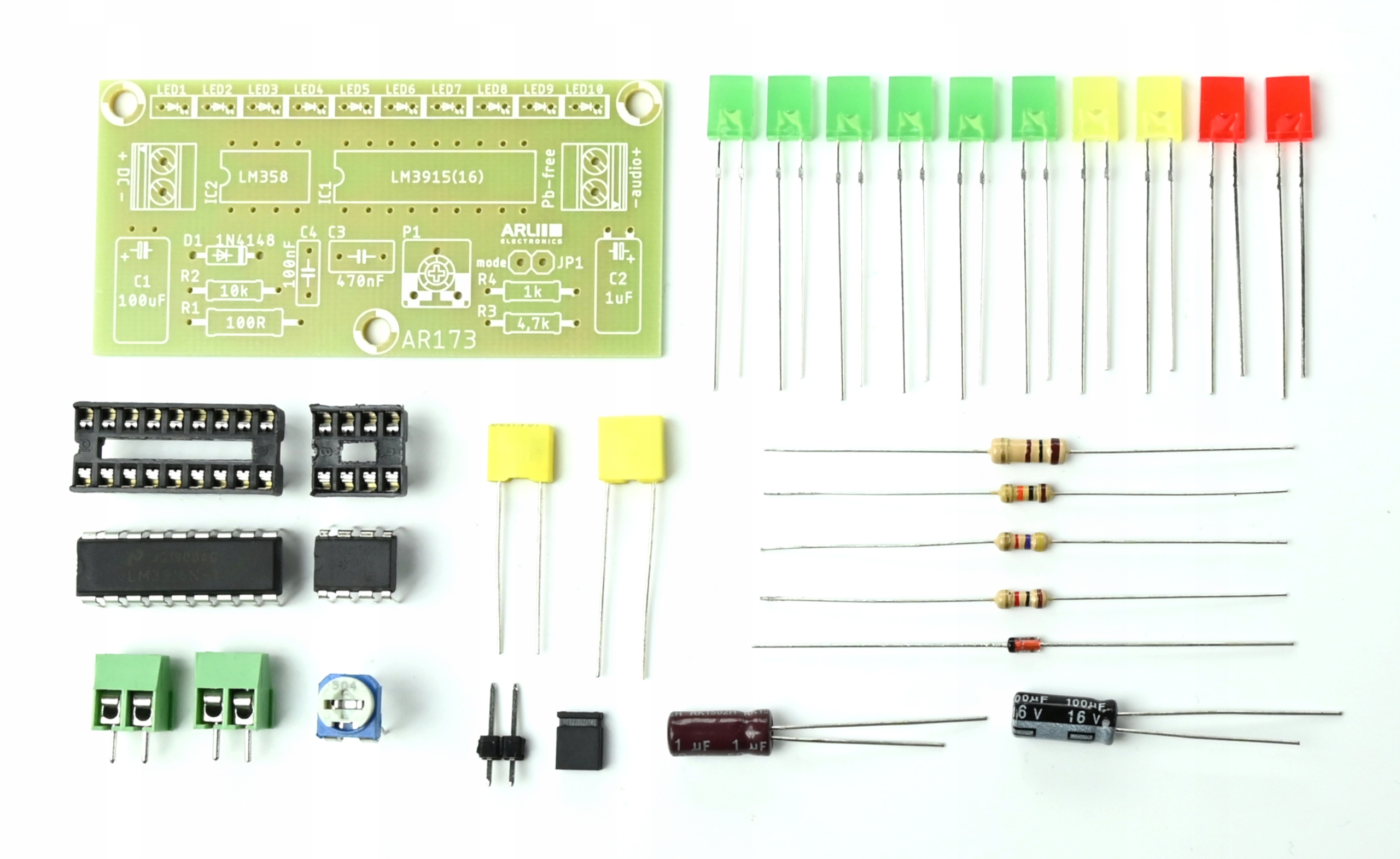

- в комплекте: печатная плата PCB, документация ПОЛЬША, набор элементов
Документация в формате PDF доступна для скачивания по адресу (скопировать ссылку в окно браузера):
⬇️ https://arlistudio.pl/files/pl/AR173A.pdf
