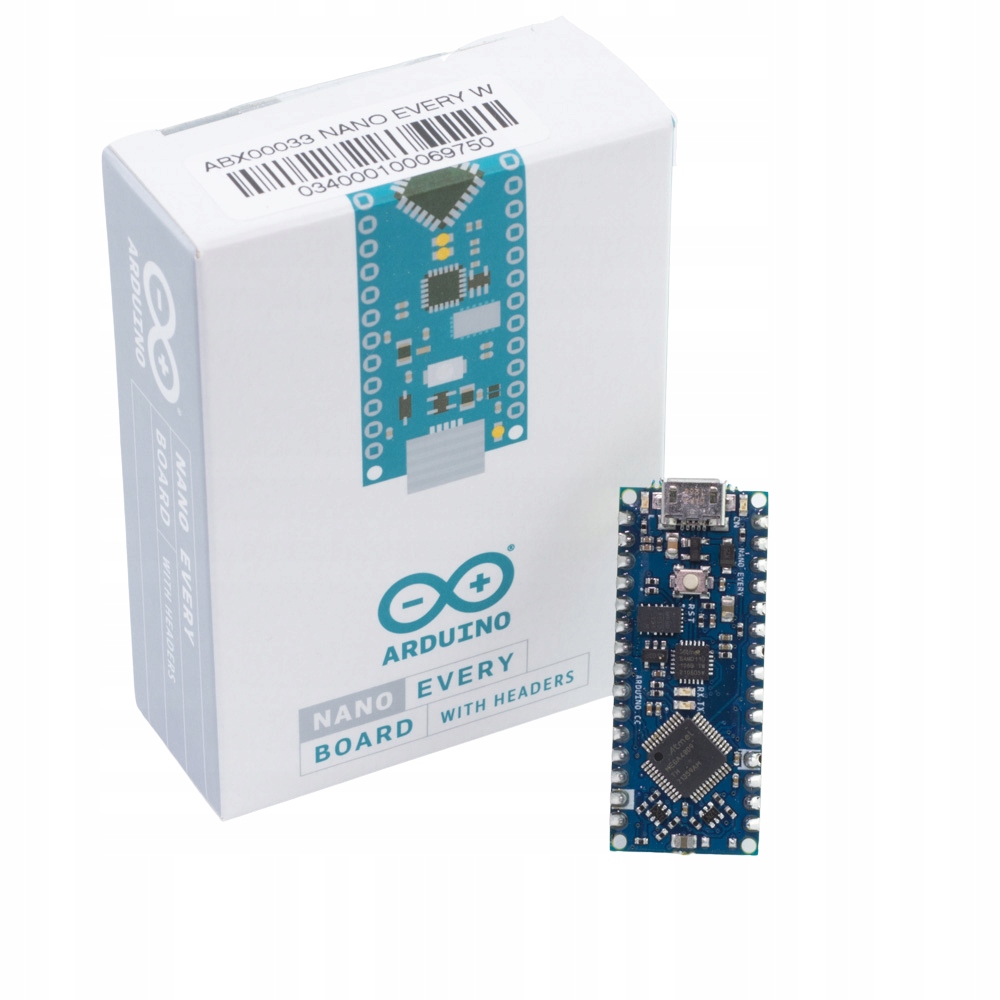

Arduino Nano Every с разъемами — ABX00033

Платы Arduino характеризуются простотой. То же самое относится и к Arduino® Nano Every, улучшенной версии классической платы Arduino® Nano.

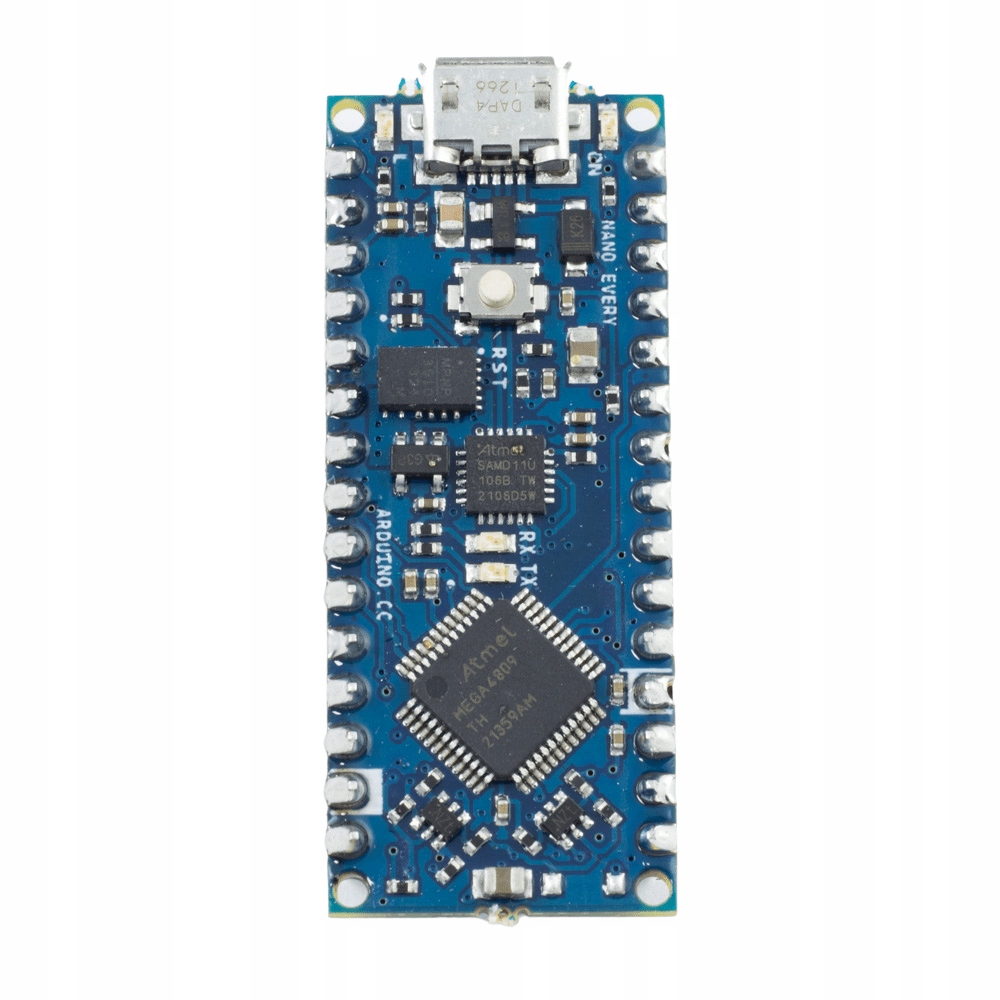

Плата содержит одну из новейших 8-битных AVR Atmega4809 систем. Она более эффективна и проще в доступе, чем система, используемая в классическом Nano.

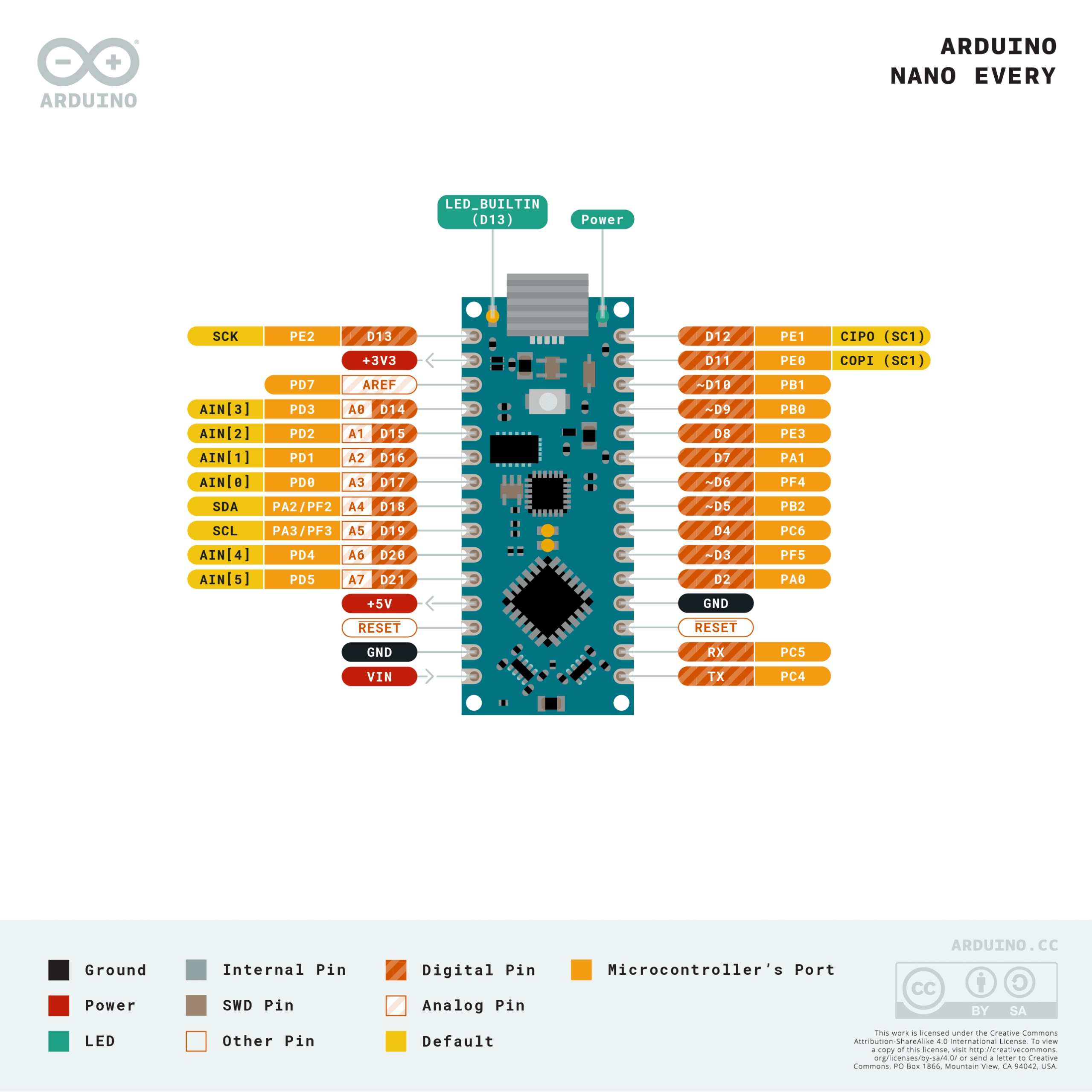

Микроконтроллер AVR Atmega4809 на Arduino® Nano Каждая плата предлагает до 14 цифровые входы/выходы (GPIO). 6 из них могут использоваться как выход ШИМ (яркость светодиода, управление двигателем). 8 портов также могут использоваться в качестве аналоговых входов (АЦП).

Пользователь также имеет контакты питания 5 В и 3 , 3 В и контакт RESET.

Сама система работает на частоте 48 МГц. Набор памяти состоит из 48 КБ флэш-памяти (память программ), 6 КБ SRAM и 256 байт EEPROM.

Arduino® Nano Every обменивается данными с компьютером через разъем microUSB. На плате имеется преобразователь USB - UART на базе системы ATSAMD11D14A. Благодаря ему осуществляется как программирование, так и последовательная связь (виртуальный COM-порт).

Микроконтроллер работает при напряжении 5В. .

Плата Arduino® Nano Every поддерживает самые популярные интерфейсы связи: UART, I2C, SPI. Это позволяет подключать различные интегральные схемы, такие как датчики температуры, дисплеи, GPS-модули.

Запитать комплект можно двумя способами. Первый – через USB-кабель. , который одновременно программирует микроконтроллер. Второй способ - это вывод VIN, на который можно подать напряжение в диапазоне 6 - 21 В.

На плате имеется светодиод. Вы можете использовать его в своей программе для сигнализации работы программы, а также для простой отладки.

Помимо пользовательского диода, существуют еще диоды, сигнализирующие о работе USB - UART преобразователь и диод, указывающий наличие питания.

Малый размер, большие возможности

Благодаря своему размеру Arduino® Nano Every подходит для небольших проектов, например мобильных или с батарейным питанием.

Однако маленький размер не означает маленькие возможности! В отличие от предыдущей версии платы Nano, мы имеем дело с более мощным микроконтроллером и большим объемом памяти для Flash-программы и оперативной памяти.

Переход на новую версию Arduino® Nano. Больше не нужно переписывать дизайн ваших программ. Arduino позаботился о том, чтобы переход был безболезненным. Просто выберите новый тайл в проекте и... всё! Ваша программа будет работать на новом чипе.

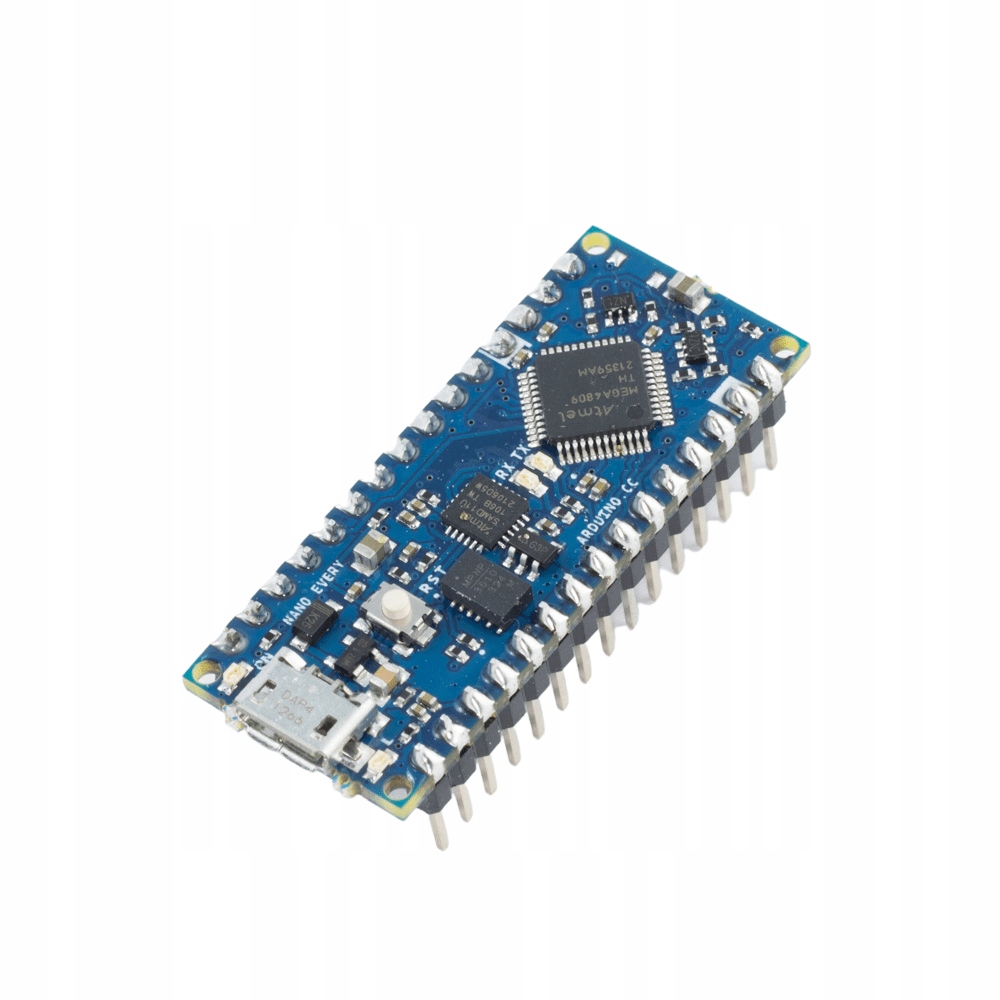

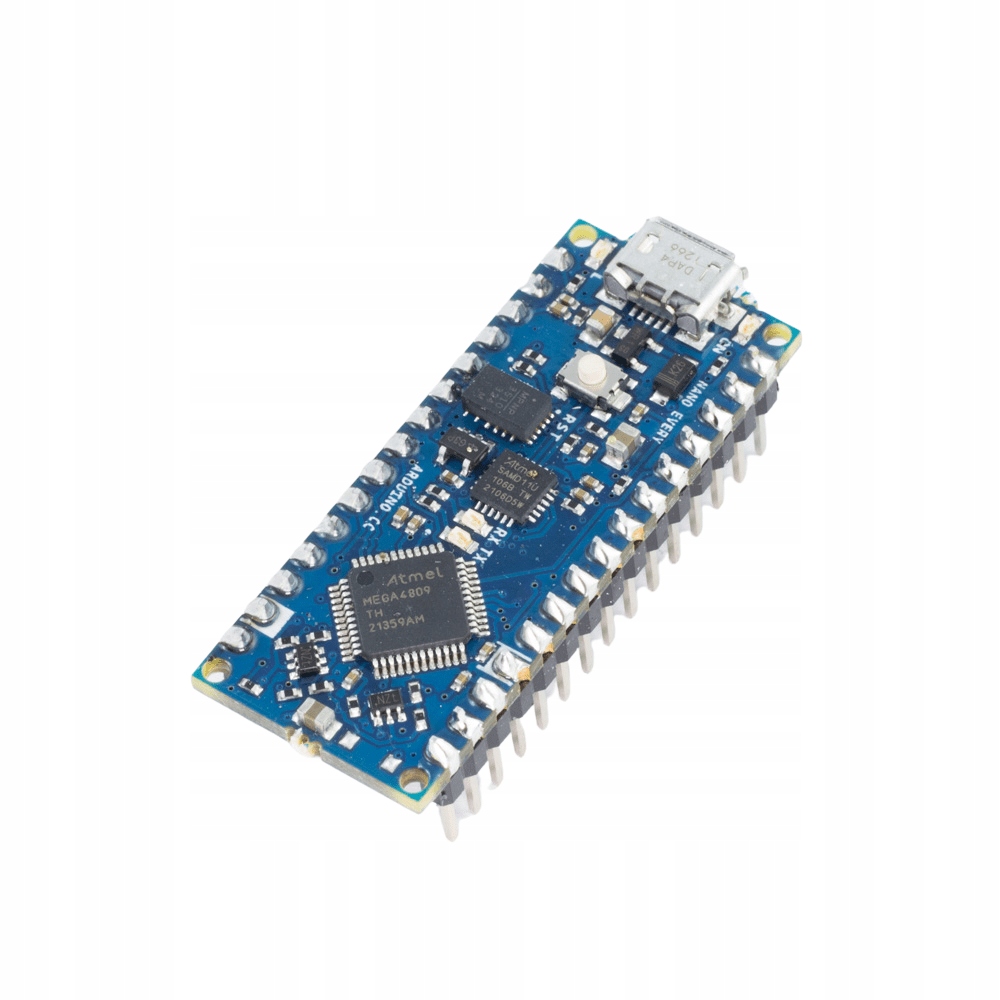

В этой версии платы выводы уже припаяны. Для соединения модулей вам не понадобится паяльник.< /п>

Спецификации Arduino® Nano Every

• Модель Arduino Nano Every — ABX00033
• Напряжение питания: 5 В (USB), 6–21 В V (вывод VIN)
• Напряжение на выводах ввода-вывода: 5 В
• Установленный загрузчик
• Система USB — UART: программатор с функцией виртуального COM-порта .
• Микроконтроллер Atmega4809
• Максимальная тактовая частота: 48 МГц
• SRAM-память : 6 КБ
• Флэш-память: 48 КБ
• Порты ввода-вывода: 14< /li>
• Выходы ШИМ: 6
• Количество аналоговых входов: 8 (каналы аналого-цифрового преобразователя )
• Последовательные интерфейсы: UART, SPI, I2C
• Внешние прерывания

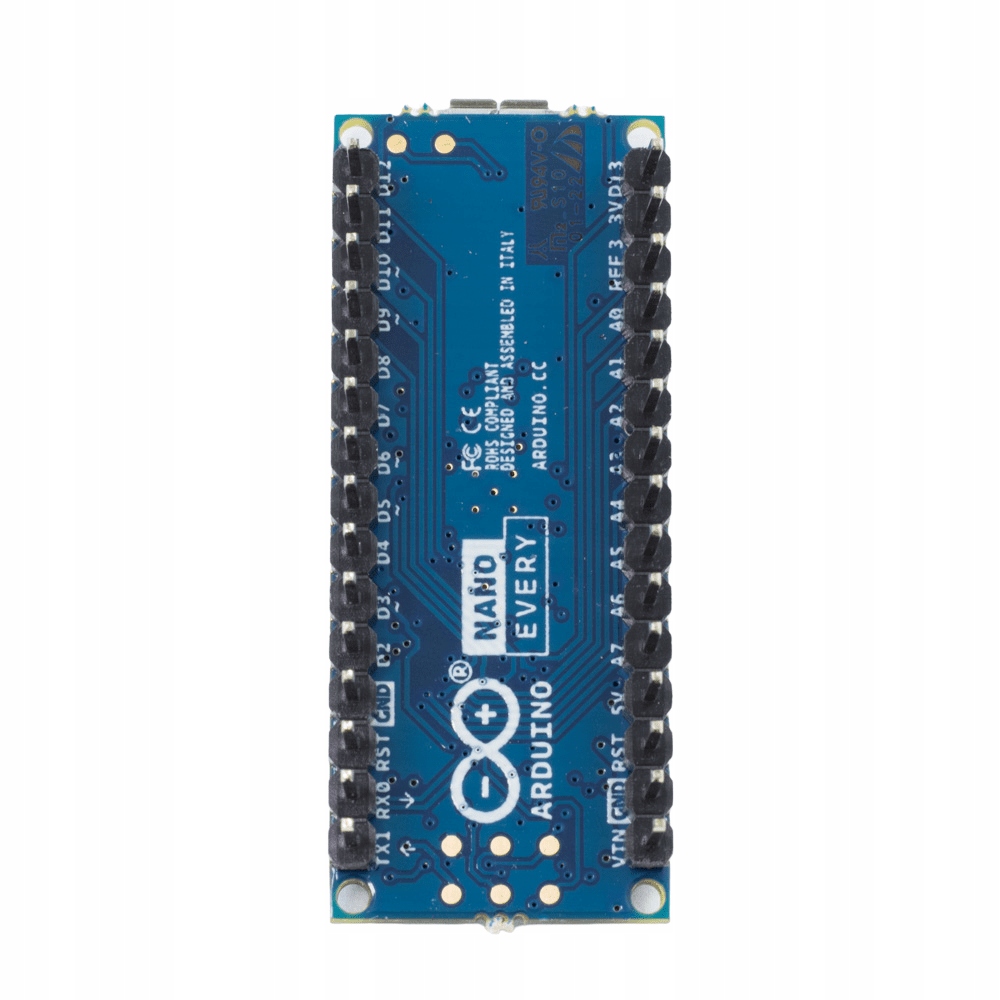

• Золотые контакты, припаянные к плате< /li>
• Разъем USB для программирования и последовательной связи.
• Индикатор пользователя.
• Размеры: 45 x 18 мм.
