Atlas M-System KT 3G 120 PP M8/F16.5 L100 BX 21 шт.

Диапазон регулировки от 10 мм до 50 мм

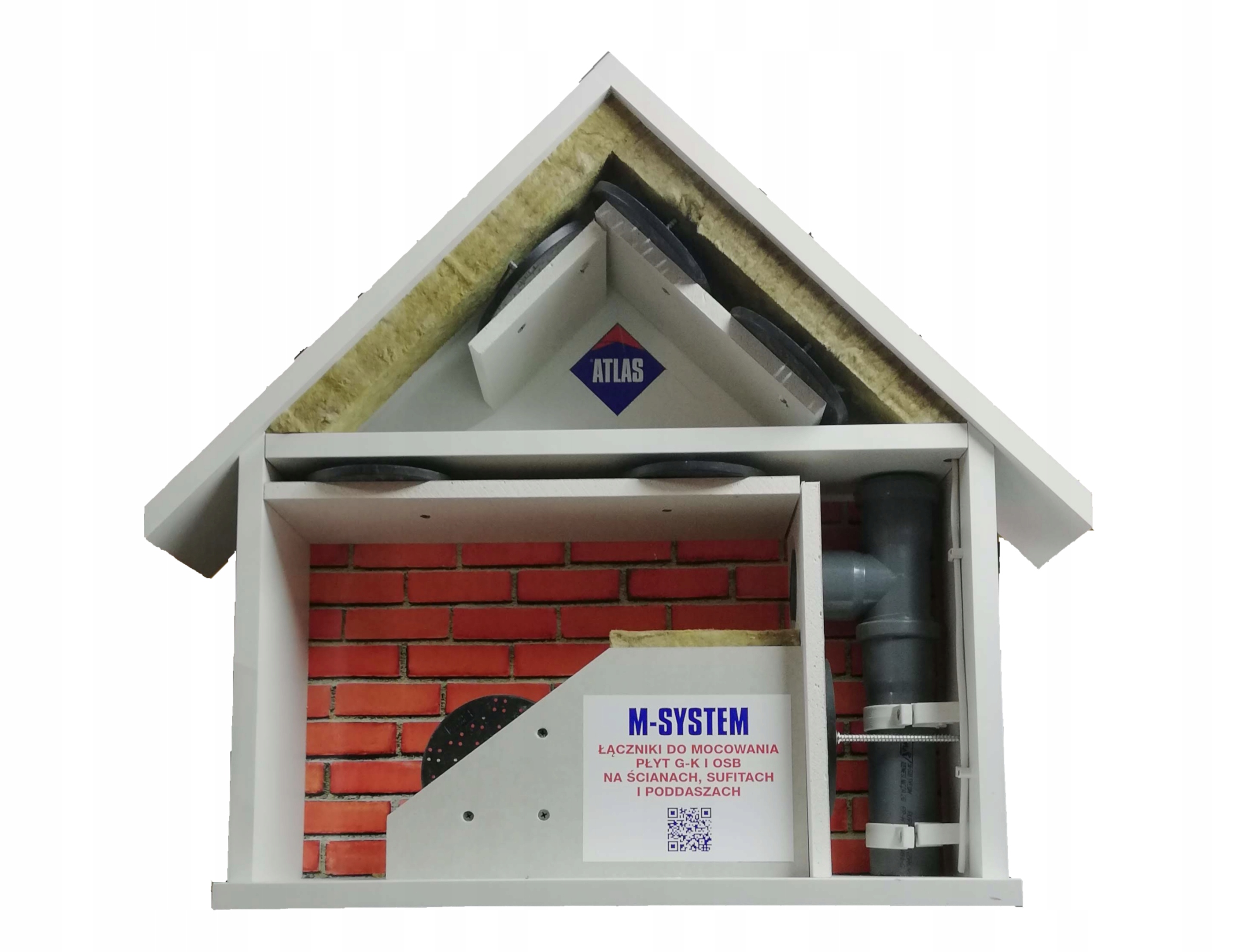

ATLAS M-system 3G - соединители для крепления плит на стены, потолки и чердаки

Подробное описание:

Применяются для крепления плит: гипсокартона, древесных материалов , плиты цементно-волокнистые, типа АЛЮКОБОНД и др. для поверхностей стен, потолков, чердачных скатов. Позволяет сооружать кожухи для вентиляционных и монтажных каналов, подвесные потолки разного уровня и т. д. Система предназначена как для вновь отделанных помещений, так и для ремонтных работ, особенно при приспособлении чердаков и чердаков под подсобные нужды или приспособлении используемых помещений под другие цели. Система рекомендуется для установки СТРОИТЕЛЬНЫХ ПЛИТ ATLAS или WIM, применяется для изготовления всех видов наличников, надстроек и т.п.

Основные свойства

• простой и быстрый монтаж – точечное крепление позволяет выполнять работы одному человеку
• допускает минимальное смещение доски от земли на 1 см
• удобен и легок в транспортировке - упаковка весит всего 1,5 кг и содержит все необходимые элементы для монтажа гипсокартона
• без столкновений - в случае наличия трубопроводов или кабелей позволяет осуществить быстрый монтаж плит с сохранением необходимой устойчивости монтажа
• li>
• безотходность – не требует обрезки и удаления отходов

Основные параметры

Плавная регулировка расстояния между плиты и земли и угол наклона плит покрытия - расстояние гипсокартона от земли можно свободно регулировать, независимо от геометрии стен или штукатурного покрытия, в диапазоне 10-200 мм, а после использования удлинителя элементы в случае потолков – до 500 мм.

СВОЙСТВА

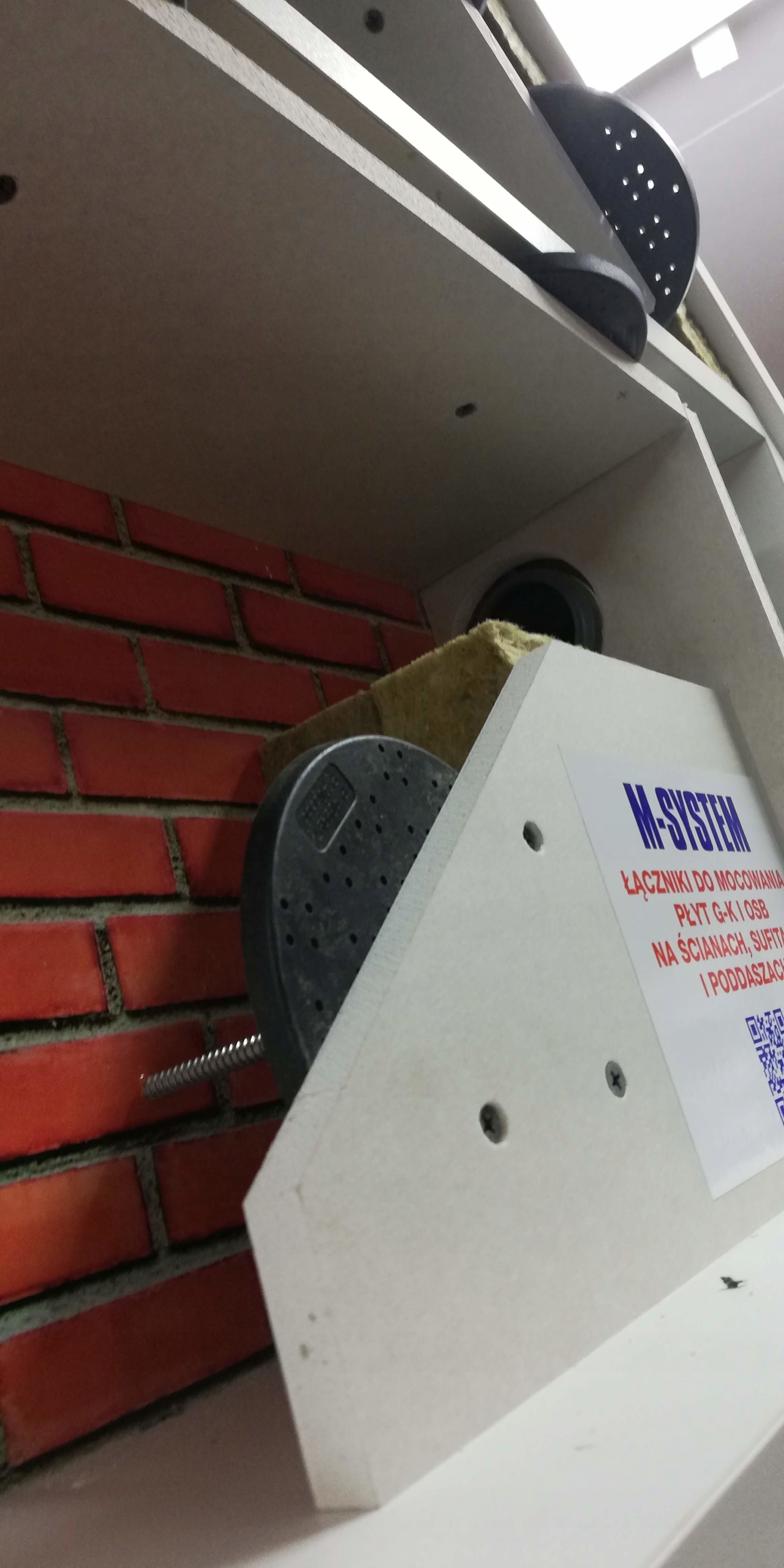

Простота установки – точечный монтаж позволяет выполнять работы (установку дисковых разъемов и обшивочных плат) одному человеку.

Очень быстрый ход работы – монтаж полноразмерной плиты ограничивается двумя этапами: проделыванием десятка-другого отверстий, в которые следует прикрепить соединители, и прикручиванием гипсокартона к плитам стальными шурупами.

Плавная регулировка расстояние между плитой и землей и угол наклона обшивочных плит – расстояние гипсокартона от основания можно свободно регулировать, независимо от геометрии стен или штукатурного покрытия, в диапазоне 10-200 мм, а после использования удлинительных элементов в случае потолков - до 500 мм.

Нет требований к подготовке основания: выравниванию, обрезке потрескавшейся штукатурки, грунтованию и т. д. - система позволяет точно монтировать гипсокартонные плиты на очень неровная или потрескавшаяся штукатурка, в местах с дефектами стен и т.п.

Возможность исправления геометрии стен в случае вогнутых углов или выпуклых с углом, отличным от 90° - в качестве дополняющих можно использовать соединители элемент при приклеивании гипсокартона к очень неровным поверхностям (>20 мм). Затем их можно будет размещать локально в местах, где возникают наибольшие неровности, без необходимости выполнения так называемой подложек.

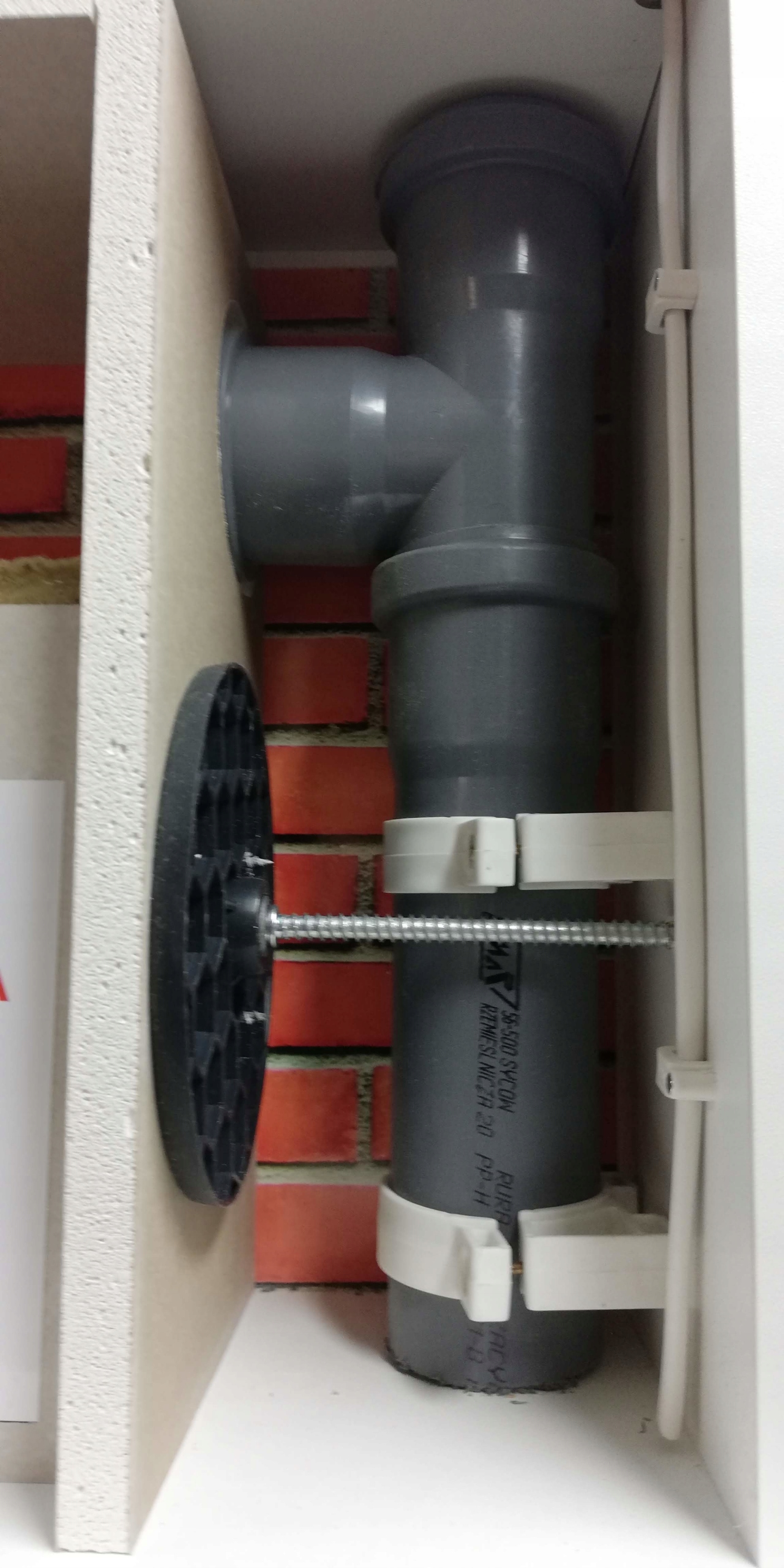

Возможность бесстолкновительного размещения электро-, водопроводно-канализационных установок и вентиляционных каналов под поверхностью гипсокартонной обшивки – при наличии трубопроводов или проводки они обеспечивают быстрый монтаж плит при сохранение необходимой устойчивости крепления.

Возможность совмещения ATLAS M-системы 3G с:

• традиционными технологиями, такими как потолки, оштукатуренные гипсовой штукатуркой,
• элементами двустенные потолки или более уровней, монтируемые на основе 120 ПП соединителей,
• щитов, монтируемых на стоечные системы.

Снижение риска появления трещин – точечный монтаж позволяет компенсация напряжений отдельных плат уже на этапе сборки. После заливки доски образуют жесткий щит, который исключает дальнейшие напряжения между ними и предотвращает появление трещин в местах стыков. Щит отделен от обшивки соседних стен и потолка, обеспечивая свободу деформаций.

Быстрый монтаж элементов обшивки из гипсокартона – понижение потолков на части их поверхностей, элементов обшивки на стенах комнаты и т. д. Их можно быстро установить на отведенные участки стен и потолков, примыкая к ранее нанесенной штукатурке, дополняя внутреннюю отделку.

Возможность сократить расстояние между покрытием и грунтом до 1 см – что позволяет минимизировать потери в объеме помещения.

Удобство и безопасность при транспортировке и хранении – малые габариты компонентов системы позволяют транспортировать ее в легковых автомобилях, что невозможно в случае стеллажных решений. Элементы не загораживают место для хранения в помещении, их можно хранить в ограниченном пространстве на улице или в автомобиле.

НАЗНАЧЕНИЕ

Дисковые соединители ATLAS M-system 3G применяются для:

• крепления гипсокартонных листов, плит из древесных материалов, цементно-волокнистые плиты, плиты типа АЛЮКОБОНД и др. для поверхностей стен, потолков, чердачных скатов
• изготовление обшивок вентиляционных и монтажных каналов, подвесных потолков различного уровня и т.п.

Система предназначена как для вновь отделанных помещений, так и для ремонтных работ – особенно при приспособлении чердаков и чердаков под подсобные цели или приспособлении использованных помещений для других целей.

Система рекомендуется для установки СТРОИТЕЛЬНЫЕ ПЛИТЫ ATLAS или WIM, используемые для изготовления всех типов обшивок, надстроек и т. д. – совместное использование обрезанных строительных плит и соединителей M-system 3G позволяет формировать круглые конструкции необычной формы. Это существенно упрощает их монтаж и экономит время по сравнению с традиционными решениями на основе рамок.

Дисковые разъемы ATLAS M-system 3G с полипропиленовой монтажной пластиной KT 3G 120 PP предназначены для использования внутри или снаружи помещений, для: виды плит для обшивки стен и потолков, в том числе чердаков:

• гипсокартоны по PN-EN 520-A1:2012, толщиной 12,5-25,0 мм (только в случаях внутреннего применения),
• плиты древесные по стандарту PN-EN 13986-A1:2015, толщиной 12,0-25,0 мм,
• плиты фиброцементные категории А, Б, С или D по стандарту PN-EN 12467:2013, толщиной 8,0-25,0 мм, плиты ALUCOBOND согласно Техническому одобрению ITB № AT-15-4058/2010, толщиной 4,0 или 6,0 мм.

В состав системы входят следующие элементы:

• 120 полипропиленовых монтажных пластин ПП с крепежным элементом (винтом) с метрической резьбой М6/М8 или деревянной резьбой диаметром 6,5/8,5 мм и длиной 100-250 мм,
• пластиковые компенсационные втулки диаметром 8-12 мм,
• резьбовые удлинители для потолочного монтажа с резьбой метрической М6/М8,
• li>
• Стальные винты для крепления пластин к соединительным пластинам диаметром 3,5 мм.

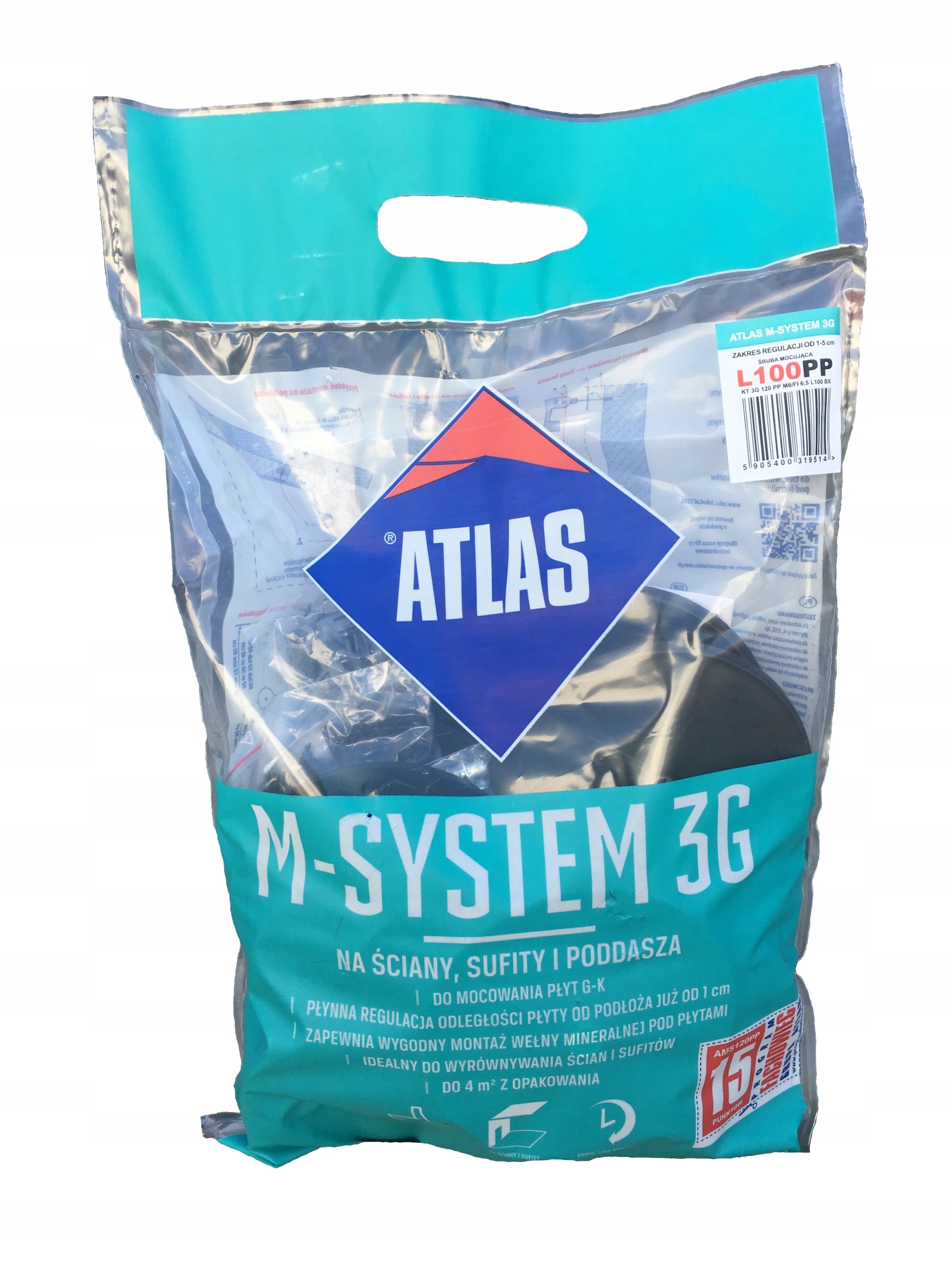

Комплектация: 21 комплект

• пластина
• винт крепления
• гильза (рубашка)
• винты пластины (4 шт. на пластину)
/ul>

Расход:

Использование по назначению Расстояние между разъемами (см) Ширина х Длина Возможность установки из 1 упаковки

Потолки 40 х 40 примерно 3,5 м²

. 40 х 50 примерно 4 м²

. 40 х 60 примерно 5 м²

Стены 40 х 50 примерно 4 м²

. 60 х 40 примерно 5 м²

. 60 x 50 примерно 6 м²

Назначение Расстояние между стропилами (см) Осевое расстояние соединителей на стропиле (см) Возможность установки от 1 упаковки

Чердак 70 50 около 7 м²

. 80 45 около 7 м²

. 90 40 около 7 м²
