ATLAS M-SYSTEM 3G M8/FI6.5 L100 BX

КРЕПЛЕНИЕ СИСТЕМЫ ЗАМЕНЫ РАМОК

Пластмассовые соединители ATLAS M-System 3G используются в конструкциях и корпусах:

- стены,

- потолки,

- чердаки,

- полы (с эксплуатационной нагрузкой до 4 кН/м2).

Функции ATLAS M-SYSTEM 3G:

• Высокая устойчивость к нагрузкам
• Улучшенный класс стали (8,8)
• Экономия рабочего времени примерно на 30%

Расстояние от земли до доски:

- минеральная подложка: от 14 до 50 мм

- деревянная подложка: от 14 до 90 мм

Расстояние и износ:

Потолки (Расстояние между соединителями: ширина x длина)

• 40 x 40 см: около 3,5 м2
• 40 x 50 см: около 4 м2
• 40 x 60 см: около 5 м2
>

Стены(Расстояние между соединителями: ширина x длина)

• 40 х 50 см: около 4 м2
• 60 х 40 см: около 5 м2
• 60 х 50 см: около 6 м2

Чердак (Осевое расстояние стропил x Осевое расстояние соединителей на стропиле)

• 70 x 50 см: около 7 м2
• 80 x 45 см: около 7 м2
• 90 x 40 см: около 7 м2
>

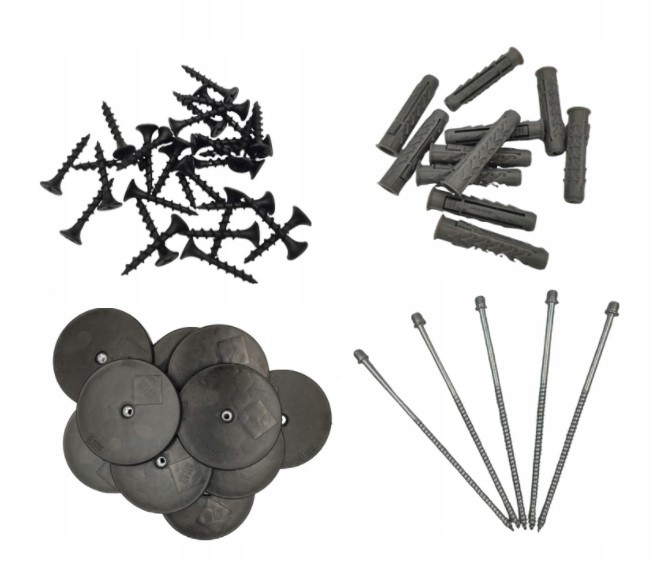

В комплект Atlas M-system входит:

• 21 шт монтажные пластины (полипропилен) с крепежным элементом (винт) с метрической резьбой М6/М8
• 21 шт пластиковые расширительные втулки диаметром 8-12 мм,
>
• 84 шт стальные винты для крепления пластин к соединительным пластинам диаметром 3,5 мм (по 4 шт. на пластину),
• инструкция по сборке

Наиболее важные функции

• система быстрого крепления гипсокартона и OSB
• плавная регулировка расстояния от 1 см и угла наклона обшивки
• позволяет легко нивелировать кривизны и неровности поверхности
• для устройства плоских потолков с широким диапазоном расстояний, многоуровневых потолков
• для устройства фальшполов на шпалах, лагах и потолочных балках
• >рекомендуется для строительства шахт, чердаков и т.п.
• допускает одновременный монтаж тепловой, акустической и пароизоляции

Основные свойства

• простота установки - точечное крепление позволяет выполнять работы (установку дисковых разъемов и обшивочных плат) одному человеку
• очень быстрое выполнение работ – монтаж полноразмерной платы ограничивается двумя этапами: проделыванием десятка-другого отверстий, в которые следует прикрепить разъемы, и прикручиванием платы к пластинам с помощью стальных шурупов
• гладких регулировка расстояния между доской и землей и угла наклона досок обшивки (±27°) – расстояние досок от земли можно свободно регулировать, независимо от геометрии стен или штукатурного покрытия , в диапазоне 14-200 мм, а после использования удлинительных элементов в случае потолков даже до более 500 мм. Допускает монтаж дощатой обшивки под углом (максимум ±27°).
• Основа (как минеральная, так и деревянная) для монтажа системы ATLAS M-3G должна быть устойчивой и несущей. Не требует подготовительных работ: выравнивания, обрезки потрескавшейся штукатурки, грунтования и т.п. - система позволяет точно установить доски на очень неровную или потрескавшуюся штукатурку, в местах с дефектами стен и т.п. li>
• возможность корректировки геометрии стен в случае вогнутых или выпуклых углов с углом, отличным от 90° - соединители можно использовать как дополняющий элемент в случае приклеивания гипсокартона к очень неровные поверхности (>20 мм). Затем их можно будет размещать локально в местах, где возникают наибольшие неровности, без необходимости выполнения так называемой подложек
• возможность бесстолкновительного размещения электрических, водопроводных и канализационных установок и вентиляционных каналов под поверхностью облицовки плит – в случае наличия трубопроводов или проводки обеспечить быстрое монтаж плат с сохранением необходимой устойчивости крепления
• возможность подключения ATLAS M-system 3G с:

- традиционные технологии, такие как оштукатуривание потолков гипсовой штукатуркой,

- элементы двух- и более уровневых потолков, монтируемые на основе соединителей 120 ПП, 120 ЗН или 120 Н,

- платы, монтируемые на стоечные системы

• компенсация напряжений – за счет точечного крепления отдельных досок; После заливки доски образуют жесткий щит, который исключает дальнейшие напряжения между ними и предотвращает образование трещин на стыках; щит имеет деформационные швы по отношению к облицовке соседних стен и потолка, обеспечивающие свободу деформаций.
• быстрый монтаж элементов обшивки из гипсокартона - заниженные потолки на части их поверхности, элементы обшивки стен помещений и т. д. Могут быть быстро установлены на отведенных участках стен и потолков, примыкая к ранее нанесенным штукатурным слоям, дополняя внутреннюю отделку.
• быстрый монтаж полов на существующие полы без необходимости проведения демонтажных работ
• b>, без мокрых этапов работ и технологических перерывов – без дополнительной нагрузки на конструкцию потолка
• возможность уменьшение расстояния между покрытием и землей до 1 см - что позволяет минимизировать потери объема помещения< /li>
• удобство и безопасность при транспортировке и хранении, ограничение вертикальной транспортировки материалов – малые габариты элементов системы позволяют осуществлять ее транспортировку легковыми автомобилями, что не является
