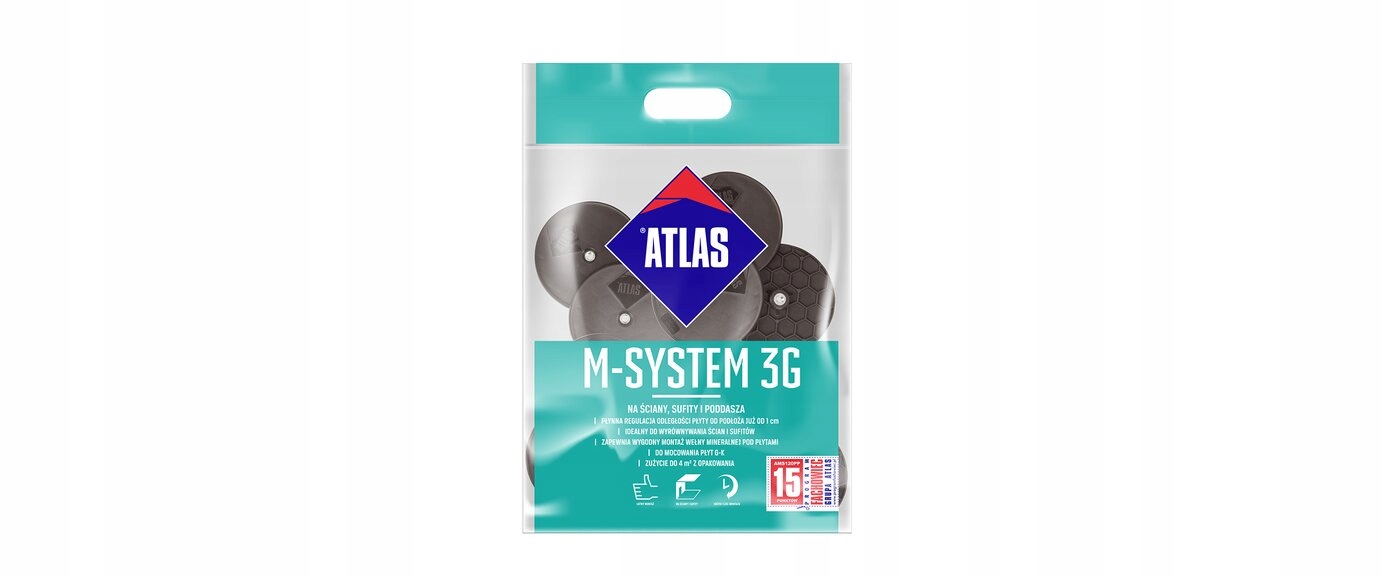

Atlas M-System KT 3G 120 PP M8/Fi 6.5 L150 BX

Диапазон регулировки от 50 мм до 100 мм

ATLAS M-system 3G - разъемы для монтажа плат на стенах, потолках и чердаках

Подробное описание:

Применяется для монтажа плит: гипсокартона, древесных материалов, фиброцементных материалов. , типа АЛЮКОБОНД и др. для поверхностей стен, потолков, чердачных скатов. Позволяет сооружать кожухи для вентиляционных и монтажных каналов, подвесные потолки разного уровня и т. д. Система предназначена как для вновь отделываемых помещений, так и для ремонтных работ, особенно при приспособлении чердаков и чердаков под подсобные нужды или приспособлении используемых помещений под другие цели. Система рекомендуется для установки СТРОИТЕЛЬНЫХ ПЛИТ ATLAS или WIM, применяется для изготовления всех видов наличников, надстроек и т.п.

Основные свойства

• простой и быстрый монтаж – точечное крепление позволяет выполнять работы одному человеку
• допускает минимальное смещение доски от земли на 1 см
• удобен и легок в транспортировке - упаковка весит всего 1,5 кг и содержит все необходимые элементы для монтажа гипсокартонных листов
• без столкновений - в случае наличия трубопроводов или кабелей позволяет быстро установить плиты с сохранением необходимой устойчивости монтажа
• li>
• безотходность – не требует резки или удаления отходов

СВОЙСТВА

Простота установки – точечный монтаж позволяет выполнять работы (установку дисковых разъемов и обшивочных плат) одному человеку.

Очень быстрый ход работы – монтаж полноразмерной плиты ограничивается двумя этапами: проделыванием десятка-другого отверстий, в которые следует прикрепить соединители, и прикручиванием гипсокартона к плитам стальными шурупами.

Плавная регулировка расстояние между плитой и землей и угол наклона обшивочных плит – расстояние гипсокартона от основания можно свободно регулировать независимо от геометрии стен или штукатурного покрытия, а также после использования удлинительных элементов в случае потолки до 500 мм.

Нет требований к подготовке основания: выравниванию, скалыванию потрескавшихся штукатурных покрытий, грунтованию и т. д. – система позволяет точно монтировать гипсокартонные листы на очень неровную или потрескавшуюся штукатурку, в местах, где есть дефекты стен и т.п.

Возможность исправления геометрии стен в случае наличия вогнутых или выпуклых углов с углом, отличным от 90° – соединители можно использовать как дополняющий элемент при приклеивании гипсокартонных листов к очень неровные поверхности (>20 мм). Затем их можно будет размещать локально в местах, где возникают наибольшие неровности, без необходимости выполнения так называемой подложек.

Возможность бесстолкновительного размещения электрических, водопроводных и канализационных установок, а также вентиляционных каналов под поверхностью гипсокартонной обшивки – при наличии трубопроводов или проводки они обеспечивают быстрый монтаж плит при сохранение необходимой устойчивости крепления.

Возможность совмещения ATLAS M-системы 3G с:

• традиционными технологиями, такими как потолки, оштукатуренные гипсовой штукатуркой,
• элементами двустенные потолки или более уровней, монтируемых на основе 120 ПП соединителей,
• щитов, монтируемых на стоечные системы.

Снижение риска появления трещин – точечный монтаж позволяет компенсация напряжений отдельных плат уже на этапе сборки. После заливки доски образуют жесткий щит, который исключает дальнейшие напряжения между ними и предотвращает появление трещин в местах стыков. Щит отделен от обшивки соседних стен и потолка, обеспечивая свободу деформаций.

Быстрый монтаж элементов обшивки из гипсокартона – понижение потолков на части их поверхностей, элементов обшивки на стенах комнаты и т. д. Их можно быстро установить на отведенные участки стен и потолков, примыкая к ранее нанесенной штукатурке, дополняя внутреннюю отделку.

Возможность сократить расстояние между покрытием и грунтом до 1 см – что позволяет минимизировать потери в объеме помещения.

Удобство и безопасность при транспортировке и хранении – малые габариты элементов системы позволяют осуществлять ее транспортировку в легковых автомобилях, что невозможно в случае стеллажных решений. Элементы не загораживают пространство для хранения в помещении, их можно хранить в ограниченном пространстве на открытом воздухе или в автомобиле.

НАЗНАЧЕНИЕ

ATLAS M-system Дисковые соединители 3G применяются для:

• крепления гипсокартонных плит, плит из древесных материалов, фиброцементных материалов, плит типа АЛЮКОБОНД и т.п. к поверхностям стен, потолков, чердачных помещений. откосы
• изготовление коробов вентиляции и инсталляций, подвесные потолки разного уровня и т. д.

Система предназначена как для вновь отделанных помещений, так и для ремонтных работ – особенно при адаптации чердаки и чердаки подсобного назначения или приспособления помещений, используемых не по назначению.

Система рекомендуется для установки СТРОИТЕЛЬНЫХ ПЛИТ ATLAS или WIM, используемых для изготовления всех видов опалубок, пристроек и т.п. - стык Использование обрезанных строительных плит и разъемов M-system 3G позволяет создавать округлые здания необычной формы. Это существенно упрощает их монтаж и экономит время по сравнению с традиционными решениями на основе рамок.

Дисковые разъемы ATLAS M-system 3G с полипропиленовой монтажной пластиной КТ 3G 120 PP предназначены для использования внутри или снаружи помещений, для следующих целей: виды плит для обшивки стен и потолков, в том числе чердаков:

• гипсокартоны по стандарту PN-EN 520-A1:2012, толщиной 12,5-25,0 мм (только в случаях внутреннего применения) ),
• плиты древесные по стандарту PN-EN 13986-A1:2015, толщиной 12,0-25,0 мм,
• плиты фиброцементные категории А, Б , C или D по стандарту PN-EN 12467:2013, толщиной 8,0-25,0 мм, плиты ALUCOBOND согласно Техническому одобрению ITB № AT-15-4058/2010, толщиной 4,0 или 6,0 мм.

В состав системы входят следующие элементы:

• 120 монтажных пластин из полипропилена ПП с крепежным элементом (винтом) с метрикой М6/М8. нитки или древесные нити диаметром 6,5/8,5 мм и длиной 100-250 мм,
• пластиковые компенсаторы диаметром 8-12 мм,
• резьбовые удлинители для потолка применения с метрической резьбой M6/M8,
• стальными винтами для крепления

Расход:

Использование по назначению Расстояние между разъемами (см) Ширина х Длина Возможность установки из 1 упаковки

Потолки 40 х 40 примерно 3,5 м²

. 40 х 50 примерно 4 м²

. 40 х 60 примерно 5 м²

Стены 40 х 50 примерно 4 м²

. 60 х 40 примерно 5 м²

. 60 x 50 примерно 6 м²

Назначение Расстояние между стропилами (см) Осевое расстояние соединителей на стропиле (см) Возможность установки от 1 упаковки

Чердак 70 50 около 7 м²

. 80 45 около 7 м²

. 90 40 около 7 м²
