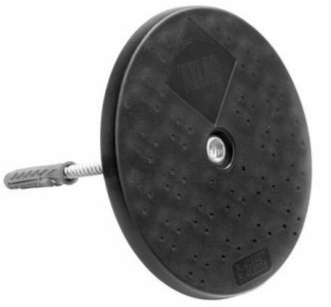

ATLAS M-system 3G L 50

Соединители для крепления плат на стены, потолки, чердаки и полы

Важнейшие характеристики

• система быстрого монтажа гипсокартона и OSB
• плавная регулировка расстояния от 1 см и угла наклона обшивки
• позволяет легко выравнивать кривизны поверхности и неровности
• для устройства плоских потолков с широким шагом, многоуровневых потолков
• для устройства фальшполов на шпалах, лагах и потолочных балках
• рекомендуется для строительства шахт, чердаков и т.п.
• допускает одновременный монтаж теплоизоляции, звукоизоляции и пароизоляции

Количество в упаковке: 21 шт.

Описание

Пластмассовые соединители ATLAS M-System 3G применяются для конструкций и корпусов на:

- стенах,

- потолки,

- чердаки,

- полы (с эксплуатационной нагрузкой до макс. 4 кН/м2).

Дисковые разъемы ATLAS M-system 3G предназначены для монтажа внутри помещений:

- обшивки стен и потолков из гипсокартона - по стандарту PN-EN 520-A1:2012, толщиной 12,5-25,0 мм (только для внутреннего применения). ,

- стеновые и напольные фиброцементные плиты - категории А, В, С или D по стандарту PN-EN 12467:2013, толщиной 8,0-25,0 мм,

- плиты стеновые и потолочные древесные - по стандарту PN-EN 13986-A1:2015, толщиной 12,0-25,0 мм,

- доски половые древесные - по стандарту Стандарт PN-EN 13986 -A1:2015, толщина 22,0-25,0 мм.

Система предназначена как для вновь отделанных помещений, так и для ремонтных работ – особенно при приспособлении чердаков и чердаков под подсобные цели или при приспособлении помещений, используемых под других целей.

Это идеальное решение для изготовления обшивок вентиляционных и монтажных каналов, подвесных потолков разного уровня, наклонных и т.п.

Основные свойства

• простота монтажа – точечный монтаж позволяет выполнять работы (установку дисковых разъемов и обшивочных плат) одному человеку
• очень быстрое выполнение работ – монтаж полноразмерной платы ограничивается двумя этапами: проделыванием десятка-другого отверстий, в которые должны крепиться разъемы, и прикручиванием платы к пластинам с помощью стальных шурупов.
• плавная регулировка расстояния между доски и земли и угол наклона досок покрытия (±27°) - расстояние досок от земли свободно регулируется, независимо от геометрии стен или штукатурных покрытий, в диапазоне 14-200 мм, а при использовании удлинительных элементов в случае потолков и до более 500 мм. Допускает монтаж дощатой обшивки под углом (максимум ±27°).
• Основа (как минеральная, так и деревянная) для монтажа ATLAS M-system 3G должна быть устойчивой и несущей. Не требует подготовительных работ: выравнивания, обрезки потрескавшейся штукатурки, грунтовки и т.п. - система позволяет точно устанавливать доски на очень неровную или потрескавшуюся штукатурку, в местах с дефектами стен и т.п.
• возможность коррекции геометрии стен в случае вогнутых или выпуклых углов с углом, отличным от 90° - соединители можно использовать как вспомогательный элемент при приклеивании гипсокартона к очень неровным поверхностям (>20 мм). Затем их можно будет размещать локально в местах, где возникают наибольшие неровности, без необходимости выполнения так называемой подкладки
• возможность бесстолкновительного размещения электрических, водопроводных и канализационных установок и вентиляционных каналов под поверхностью облицовки плитами – в случае наличия трубопроводов или проводки они позволяют осуществить быстрый монтаж плит с сохранением необходимая устойчивость монтажа

Возможность комбинирования ATLAS M-system 3G с:

- традиционными технологиями, такими как потолки, оштукатуренные гипсовой штукатуркой,

- элементы двух- и более уровневых потолков, монтируемые на базовые соединители 120 ПП, 120 ЗН или 120 Н,

- щиты, монтируемые на стоечные системы

компенсация напряжений - благодаря точечное крепление одиночных досок; После заливки доски образуют жесткий щит, который исключает дальнейшие напряжения между ними и предотвращает образование трещин на стыках; щит имеет деформационные швы по отношению к облицовке соседних стен и потолка, что обеспечивает свободу деформаций

быстрый монтаж элементов обшивки из гипсокартона - понижение потолков на части их поверхностей, элементов обшивки на стенах помещений и т. д. Могут быть быстро установлены на отведенных участках стен и потолков, примыкающих к ранее нанесенным штукатурным покрытиям, дополняя внутреннюю отделку.

быстрый монтаж полов на существующие перекрытия без необходимости проведения сноса работ, исключая влажные этапы работ и технологические перерывы - без дополнительных нагрузок на потолочные конструкции

возможность сократить расстояние между покрытием и землей до 1 см - что позволяет минимизировать потери объема помещения

удобство и безопасность при транспортировке и хранении, ограниченность вертикальной транспортировки материалов – небольшие габариты компонентов системы позволяют осуществлять ее транспортировку легковыми автомобилями, что невозможно в случае стеллажных решений; элементы не загораживают место для хранения в помещении, их можно хранить в ограниченном пространстве на открытом воздухе или в автомобиле
