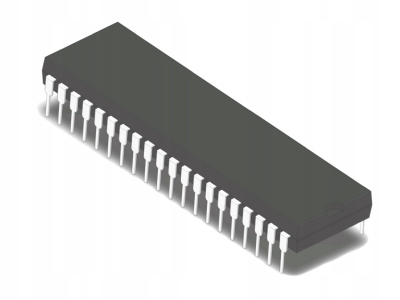

ATMEGA4809-PF UPDI DIP 40

Предмет продажи — микроконтроллер ATmega4809-PF. Он предназначен для использования всеми, кому ATmega328P уже недостаточно. По сравнению с предшественником у него гораздо больше памяти, как Flash, так и SRAM - 48КБ и 6КБ соответственно, а также больше выводов и внешних прерываний.

Более важные параметры:

• Питание: 1,8–5,5 В
• Тактовая частота: до 20 МГц
• SRAM-память: 6 КБ
• Флэш-память память: 48 КБ
• li>
• Память EEprom: 256Б
• Количество USART: 4
• TWI (I2C): 1
• Сторожевой таймер: 1
• Количество входов/выходов: 33
• Количество внешних прерываний: 8
• UPDI: 1
• THT Пакет DIP-40

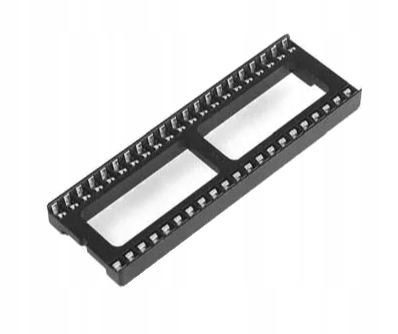

Система продается с розеткой DIL 40-W.

Программирование

1 способ:

Чтобы запрограммировать систему в Arduino IDE, вы можете использовать Arduino-совместимый модуль с программным обеспечением jtag2updi и MegaCoreX. пакет в виде программатора.скачивается из репозитория GitHub.

2 способ:

Программатор также можно получить, выпаяв микроконтроллер из платы, совместимой с Arduino NANO Every. Подключаем подготовленную плату к 4809 тремя проводами: VCC, GND и UPDI. Описание реализации доступно в ежемесячном журнале «Электроника Практика» №07/2021. Однако это решение рекомендуется только профессионалам и лишает гарантии на модифицированный модуль.

Примечание относительно дополнительной маркировки, наносимой на корпуса систем Atmel:

Буквы после тире, пробела или после максимальной тактовой частоты системы или в новом строки являются необязательными и могут быть опущены:

• первая буква обозначает тип корпуса, например, P (чаще всего опускается) — корпус THT/DIP, A — корпус SMD и т. д.
• вторая буква обозначает диапазон температур, например U — от -40°C до 85°C.
• третья буква — тип коллективной упаковки, например лоток, туба или катушка (чаще всего опускается). )
