АВТОМАТИЧНА ПОДАЧА ДЛЯ ФРЕЗЕРУВАННЯ ОСІ Х БЕЗПЕРЕРВНА
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 15
Оплачивая «АВТОМАТИЧНА ПОДАЧА ДЛЯ ФРЕЗЕРУВАННЯ ОСІ Х БЕЗПЕРЕРВНА», вы можете быть уверены, что данное изделие из каталога «Фрезерные станки» будет доставлено из Польши и проверено на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
Источник питания оси X для фрезерного станка 135 фунтов/дюйм, 0–210 об/мин
Функция
↗ Бесшумное изменение направления. Операция проста. Более длительный срок службы. Повышенная гладкость поверхности.
↗Малый размер, простота установки. Отличный контроль скорости во всем диапазоне. Функция толчкового перемещения работает при любой скорости подачи.
↗Ручка управления направлением, проста в использовании. Функции безопасности для защиты коробки передач и электронных компонентов.
↗ Добавьте к своему маршрутизатору автоматический обеденный стол! Простой и доступный способ повысить производительность!
↗Примечание. Вам понадобится собственный плагин. Обратитесь в службу поддержки клиентов, чтобы получить инструкции по установке.
Технические характеристики
- Тип: X
- Напряжение: 220 В, 50/60 Гц
- Ток: 2,8 А
- Максимум крутящий момент: 155 кг/см, 135 фунтов/дюйм.
- Скорость: 0–210.
- Вес брутто: 6 кг.
- Размер упаковки: 29*10*27. см

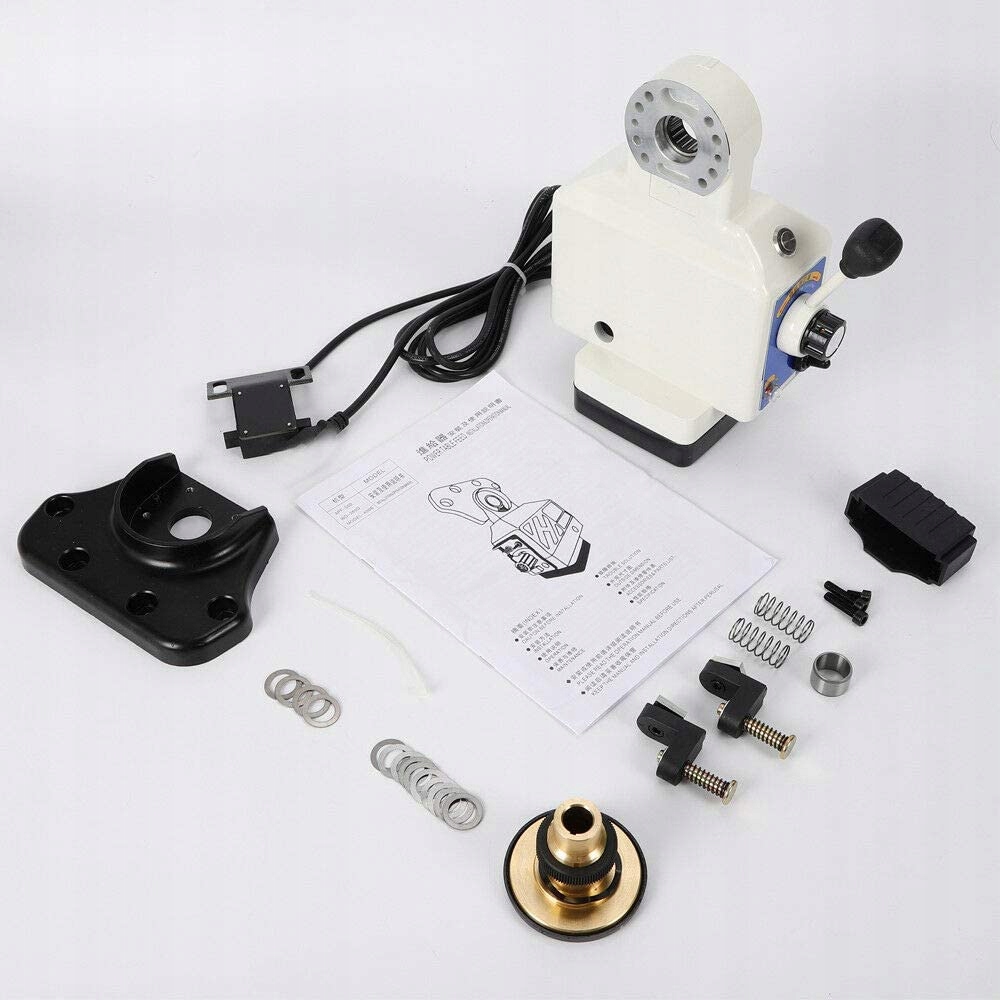

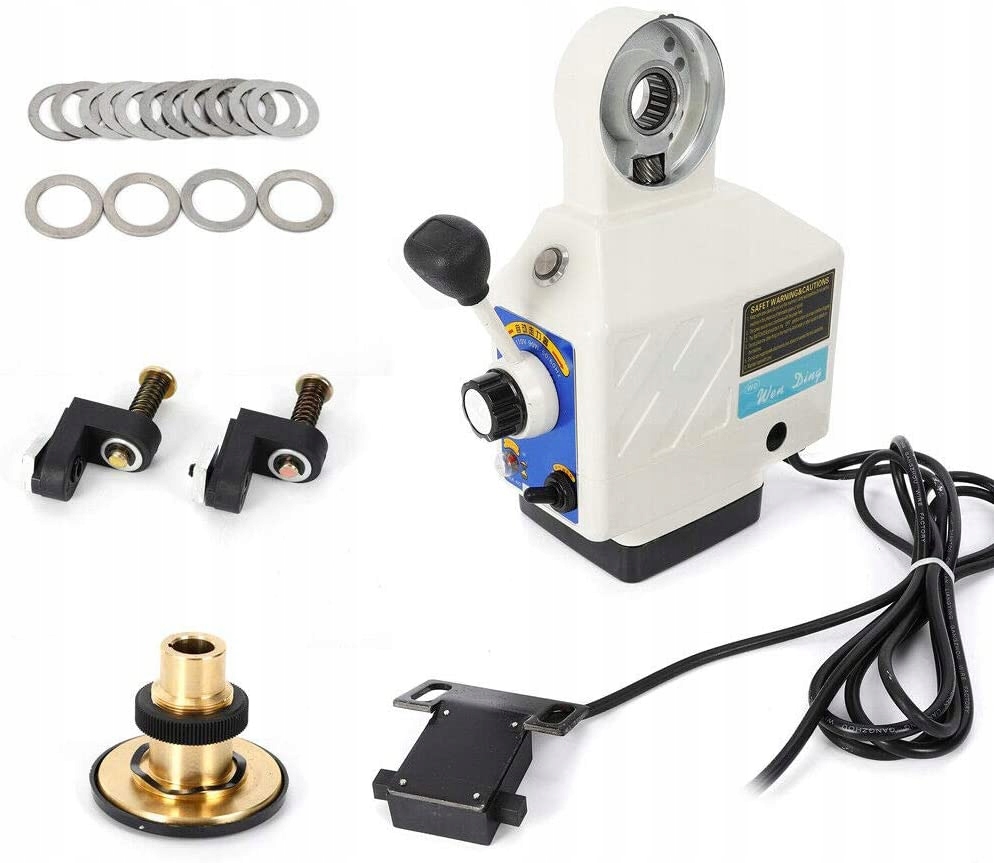

Содержимое упаковки
- 1 блок питания APF-260
- 1 x монтажный кронштейн для оси X с втулкой
- 1 x фиксированная коническая шестерня;
- 1* шайба;
- 2 упора
- 2x установка упора
- 2 x шестигранная головка Винты с головкой (M8*P1,25*35)
- 2 винта с головкой под торцевой ключ (M8*P1,0*25)
- 6 маленьких шайб (26,2*16,2*0,25T) )
- 2 маленькие шайбы (26,2*16,2*0,1T)
- 3 маленькие шайбы (26,2*16,2*1,0T)
- 4 большие подушечки (Φ43,4*Φ33,4*0,25T)
- 2 * пружинное перо
- 1*зажим для кабеля;
- 1*руководство пользователя
Инструкция по установке:
1. Поместите держатель на стол, наденьте опорную втулку стола на винт вала, затем поместите нажимной пластинчатый питатель на держатель и снимите шестерню.
2. Удерживайте центральный приводной вал одной рукой. С другой стороны установите коническую шестерню на болт вала. Затем проверьте, чтобы зазор между шестернями составлял от 0,1 до 0,2 мм.
3. Если зазор слишком велик, добавьте проставки (1,0T, 0,25T, 0,1T). Повторяйте шаги 2–3, пока не будете удовлетворены интервалом.
4. Затяните рукоятку и начните регулировать шпоночную канавку и втулку конической шестерни. Аккуратно поверните ручку и почувствуйте, нет ли помех в центре. Если да, повторите шаги 3–4, чтобы добавить больше контактных площадок. Если нет, перейдите к следующему шагу.
5. Снимите ручку, установите правую шайбу (Ф43хФ33), отрегулируйте зазор между диском и конической шестерней и зафиксируйте ее фиксирующим кольцом.
6. Вставьте и затяните ручку, слегка повернув ее. Обычно это должно быть плавно и не раздражать.
7. Наконец, отрегулируйте коробку передач и концевой выключатель.
Особенности:
Выключатель питания и переключатель сброса
1. Правая сторона выключателя питания находится в положении «ВКЛ». Левая сторона отключена. Красный свет отображается при включении устройства.
2. Красная круглая кнопка справа — это переключатель сброса. При перегрузке машины появляется кнопка сброса для отключения питания. Оператор должен уменьшить нагрузку при резке, а затем нажать кнопку сброса, чтобы продолжить работу.
Кнопка подачи и кнопка быстрого доступа
1. Поверните регулятор подачи после включения питания. Поверните налево, чтобы подать корм налево, и наоборот.
2. Кнопка посередине — это «Кнопка быстрого доступа». Если удерживать кнопку, инструмент быстро переместится влево. Отпустите кнопку, чтобы вернуть стол подачи к нормальной скорости подачи.
Устройство контроля скорости
Скорость можно регулировать от 0 до 9 в соответствии с указаниями оператора.
сенсорный переключатель
Обычно поворотный переключатель должен находиться в положении «ПОДАЧА». Для запуска просто переключитесь в положение «0». Нажмите и удерживайте переключатель, пока он не переместится в нужное положение.
ПРИМЕЧАНИЕ. Чтобы выйти из режима толчкового перемещения, необходимо сначала установить «РУЧКУ ПОДАЧИ» на «0» (отключено). Затем переместите переключатель «JOG SWITCH» в положение «FEED».
* Обязательно следуйте инструкциям по перемещению, чтобы избежать повреждений из-за неправильного движения. *
обслуживание
Крышку шестерни следует открывать каждые 6 месяцев, чтобы проверить, достаточно ли смазана винтовая передача. Вместо силиконовой смазки рекомендуется использовать графитовую смазку.
Колпачки угольных щеток следует открывать каждые 6 месяцев для проверки износа угольных щеток. Если длина щетки менее 5 мм, ее следует немедленно заменить (переднюю и заднюю щетки следует заменять вместе).
