Особенность:

• Бесшумное изменение направления.
• Простота в эксплуатации.
• Увеличенный срок службы.
• Лучшая гладкость поверхности.
• Малый объем и простота установки.
• Отличное управление скоростью во всем диапазоне.
• Функция толчкового режима работает при любой скорости подачи.
• Электрическая подача стола не вибрирует и не вибрирует. утомляет на низких скоростях.
• Рукоятка управления направлением движения для легкого и быстрого управления.
• Функции безопасности для защиты шестерен и электронных компонентов.

Параметры продукта:

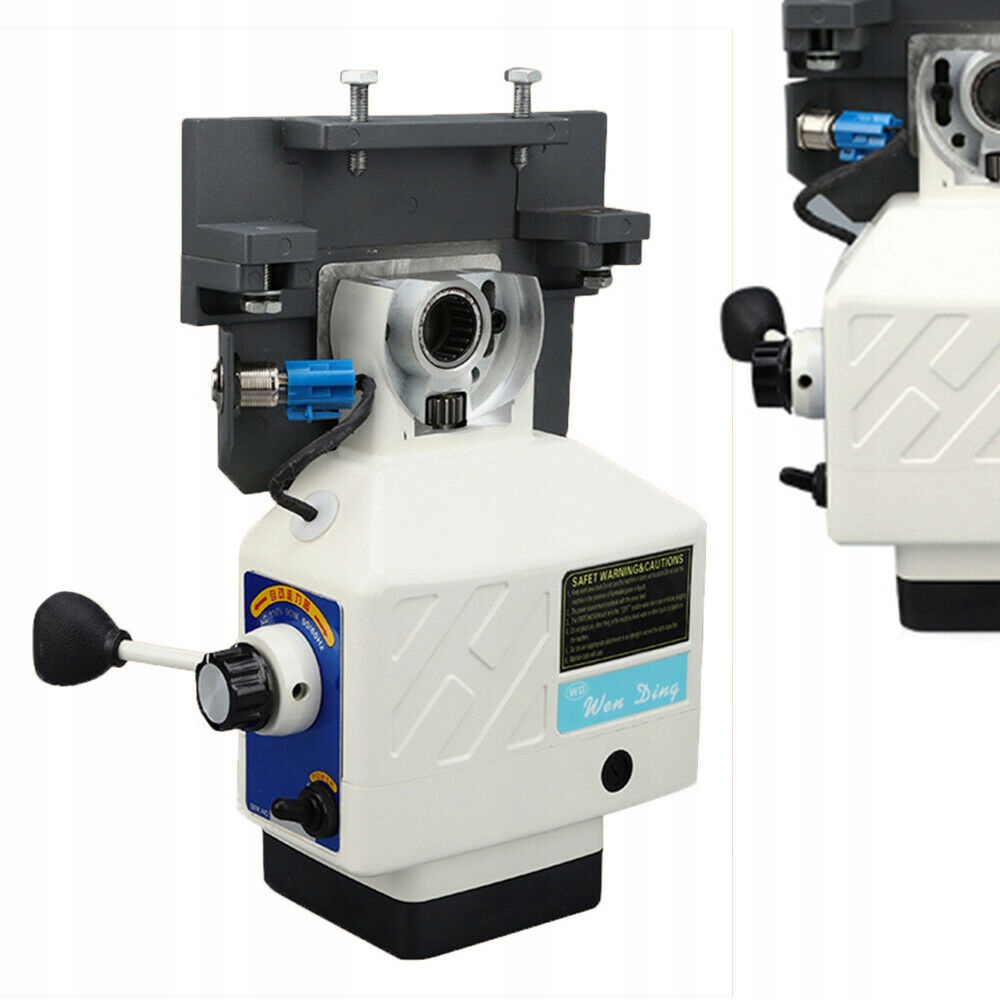

• Модель продукта: горизонтальный отрезной станок Ал-310.
• Электрическая мощность хоста: 95 Вт.
• Диапазон скоростей: 0. -190
• Ограничение скорости: 200 об/мин
• Ограничение крутящего момента: 450 дюймов.ib
• Вес: 6 кг
• Материал: алюминий< /li>
• Требования к электропитанию: 220 В переменного тока, 50 Гц.
• Вилка питания: январь Великобритании.

Функция:

Выключатель питания и переключатель сброса

• 1. Правый выключатель питания находится в положении «включено». Левая сторона отключена. Красный свет загорится, когда машина включена.
• 2. Красная круглая кнопка справа — это переключатель сброса. Кнопка сброса подпрыгнет и отключит питание в случае перегрузки машины. Оператор должен уменьшить нагрузку при резке, а затем нажать кнопку сброса, чтобы продолжить работу.

Кнопка «Вперед» и кнопка «Быстро»

• 1. Поверните ручку питания после включения питания. Поверните налево, чтобы подать корм налево, и наоборот.
• 2. Средняя кнопка — «Быстрая кнопка». Инструмент быстро переместится в левую сторону, пока вы продолжаете нажимать кнопку. Снизьте скорость, чтобы стол подачи вернулся к нормальной скорости.

Ручка регулировки скорости

• Скорость можно регулировать в соответствии с требованиями оператора с помощью От 0 до 9.

Переключатель толчкового режима

• Обычно переключатель должен находиться в положении «Подача». Чтобы добиться бегового движения, просто переключитесь в положение «0». Удерживайте переключатель, пока он не переместится в нужное положение.

Примечание. Чтобы остановить толчковый режим, сначала поверните ручку питания в положение «0» (выключено). Затем переместите переключатель «Jog» в положение «Feed».

Инструкция по установке:

• 1. Поместите фиксированную опору на рабочий стол, наденьте кольцо подшипника стола на винт шпинделя, а затем установите подачу стола подачи на фиксированную опору, снимите корпус шестерни.
• 2. Удерживайте центральный приводной вал одной рукой. Другой рукой наденьте коническую шестерню на осевой болт. Затем проверьте, чтобы зазор между шестернями составлял от 0,1 до 0,2 мм.
• 3. Добавьте шайбы (1,0 зуб., 0,25 зуб., 0,1 зуб.), если зазор слишком велик. Повторяйте шаги 2–3, пока не будете удовлетворены игровым процессом.
• 4. Затяните ручку, чтобы начать регулировку торцового ключа и конической шестерни. Слегка поверните ручку, чтобы почувствовать, нет ли между ними какого-либо взаимодействия. Если да, повторите шаги 3–4, чтобы добавить больше контактных площадок. Если нет, переходите к следующему шагу.
• 5. Снимите ручку, добавьте подходящую шайбу (Φ43xφ33), отрегулируйте зазор между диском и конической шестерней и зафиксируйте фиксирующим кольцом.
• 6. Отрегулируйте ручку и затяните, слегка поверните ручку. Обычно он должен быть плавным, без каких-либо нарушений.
• 7. Наконец, установите редуктор и концевой выключатель.

Техническое обслуживание:

• Крышку шестерни следует открывать каждые 6 месяцев, чтобы проверить, достаточно ли смазана косозубая передача. Рекомендуется использовать графитовую смазку, а не силиконовую.
• Колпачок угольной щетки следует открывать каждые 6 месяцев, чтобы проверить, не изношена ли щетка. Щетка подлежит немедленной замене, если ее длина менее 5 мм (передняя и задняя щетки заменяются вместе).
• * Добавьте к фрезеру автоматическую подачу стола! Простой и недорогой способ повысить продуктивность!*
