АВТОМАТИЧНА ПОДАЧА.ДРИЛЬ.ФРЕЗЕРНИЙ МАШИН

↗ Бесшумно меняйте направление. Операция проста. Более длительный срок службы. Повышенная гладкость поверхности.

↗Малый размер, простота установки. Отличный контроль скорости во всем диапазоне. Функция толчкового перемещения работает при любой скорости подачи.

↗Ручка управления направлением, проста в использовании. Функции безопасности для защиты коробки передач и электронных компонентов.

↗ Добавьте к своему маршрутизатору автоматический обеденный стол! Простой и доступный способ повысить производительность!

Описание продукта

Характеристики

Тип: X

Напряжение: 220 В, 50/60 Гц

Ток: 2,8 А

p>

Максимальный крутящий момент: 155 кг/см, 135 фунтов/дюйм

RP: M: 0–210

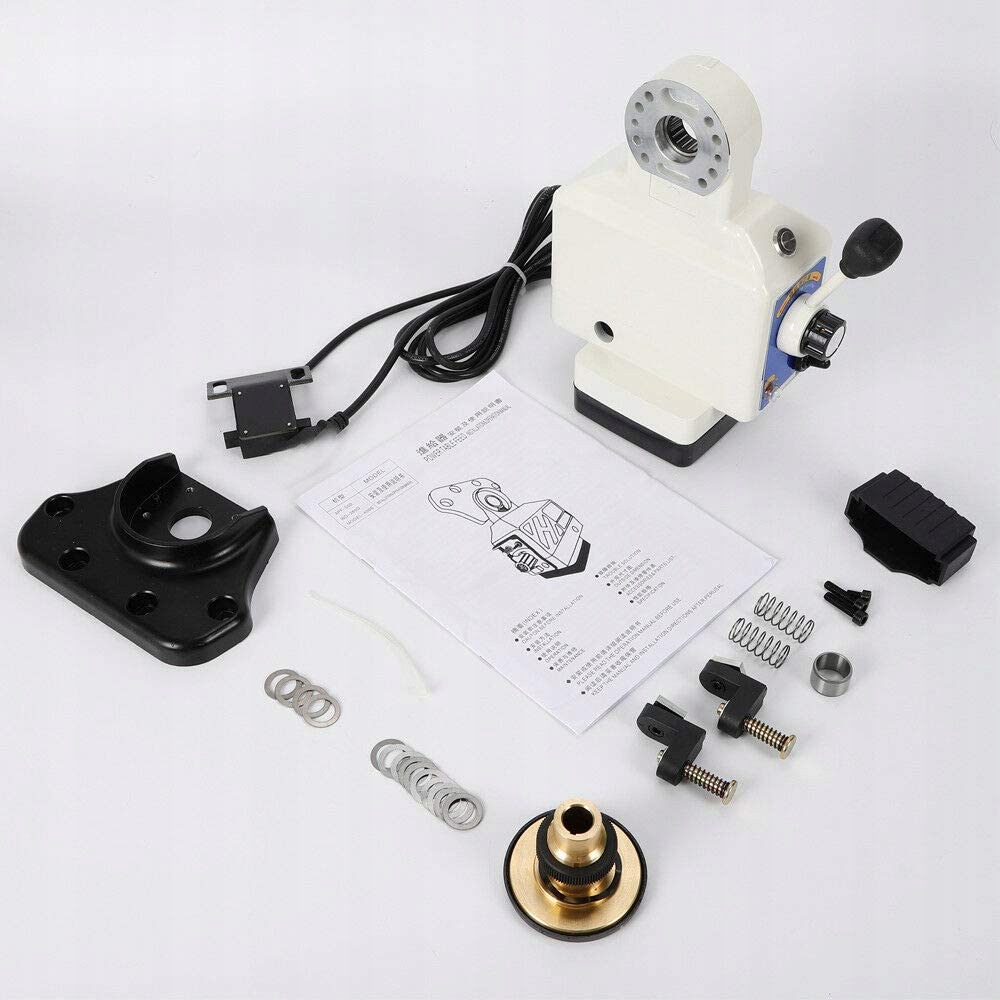

содержимое пакета

1 х АПФ-260

1 монтажная стойка по оси X с втулкой

1 коническая шестерня с монтажным кольцом

1 подставка-держатель

2 стопорных блока

Установить 2 остановки

2 винта с внутренним шестигранником (M8 * P1,25 * 35)

2 винта с внутренним шестигранником (M8 * P1,0 * 25)

6 маленьких шайб (~26,2*~16,2*0,25t)

2 маленьких диска (~26,2*~16,2*0,1 т)

3 маленькие шайбы (~26,2*~16,2*1,0t)

4 х на большие расстояния (43,4 х 33,4 х 0,25Т)

2 * пружинные ручки

1 * кабельный зажим;

1 * руководство пользователя

Кнопка подачи и быстрая кнопка

1. Поверните регулятор подачи после включения питания. Поверните налево, чтобы кормить с левой стороны, и наоборот.

2. Кнопка посередине — это «клавиша быстрого доступа». Инструмент быстро переместится влево, если вы удерживаете кнопку. Отпустите кнопку, чтобы вернуть стол подачи на нормальную скорость.

Ручка управления скоростью Скорость можно регулировать от 0 до 9 в зависимости от потребностей оператора. Переключатель наконечника Обычно переключатель наконечника должен находиться в положении «ПОДАЧА». Для ввода просто переключитесь в положение «0». Удерживайте переключатель до тех пор, пока он не окажется в нужном положении.

ПРИМЕЧАНИЕ: Чтобы остановить толчковый режим, сначала необходимо установить «РУЧКУ ПОДАЧИ» в положение «0» (ВЫКЛ). Затем переместите переключатель «JOG SWITCH» в положение «FEED».

* Обязательно следуйте инструкциям по перемещению, чтобы избежать повреждений из-за неправильного движения. *

Официальное уведомление

Инструкции по установке

1. Поместите устройство подачи механического стола на рабочий стол, поместите втулку подшипника стола на осевой винт, затем поместите устройство подачи механического стола на рабочий стол и снимите корпус редуктора.

2. Удерживайте центральный приводной вал одной рукой. Другой рукой наденьте коническую шестерню на осевой болт. Затем проверьте, чтобы зазор между шестернями составлял от 0,1 до 0,2 мм.

3. Добавьте прокладки (1,0T, 0,25T, 0,1T), если зазор слишком велик. Повторяйте шаги 2–3, пока не будете удовлетворены игрой.

4. Затяните ручку, чтобы начать регулировку втулки и ключа для конической шестерни. Слегка поверните ручку, чтобы почувствовать, есть ли между ними какие-либо помехи. В этом случае повторите шаги 3–4, чтобы добавить дополнительные проставки. Если нет, перейдите к следующему шагу.

5. Снимите ручку, добавьте подходящую шайбу (Φ43xΦ33), отрегулируйте зазор между диском и конической шестерней и зафиксируйте ее стопорным кольцом.

6. Отрегулируйте и затяните ручку, слегка поверните ручку. Обычно это должно быть плавным, но не раздражающим.

7. Наконец, отрегулируйте корпус редуктора и концевой выключатель.

Выключатель питания и переключатель сброса

1. Правая сторона выключателя питания находится в положении «ВКЛ». Левая сторона отключена. Красный свет горит, когда устройство включено.

2. Красная круглая кнопка справа — это переключатель сброса. Кнопка сброса появляется, чтобы отключить питание, когда машина перегружена. Оператор должен уменьшить нагрузку резания, а затем нажать кнопку сброса, чтобы продолжить работу.

Техническое обслуживание

Крышку шестерни следует открывать каждые 6 месяцев, чтобы проверить достаточную смазку косозубой шестерни. . Рекомендуется использовать графитовую смазку, а не силикон.

Колпачок угольной щетки следует открывать каждые 6 месяцев, чтобы проверить, не изношена ли щетка. Щетка подлежит немедленной замене, если ее длина менее 5 мм (передняя и задняя щетки заменяются вместе).
