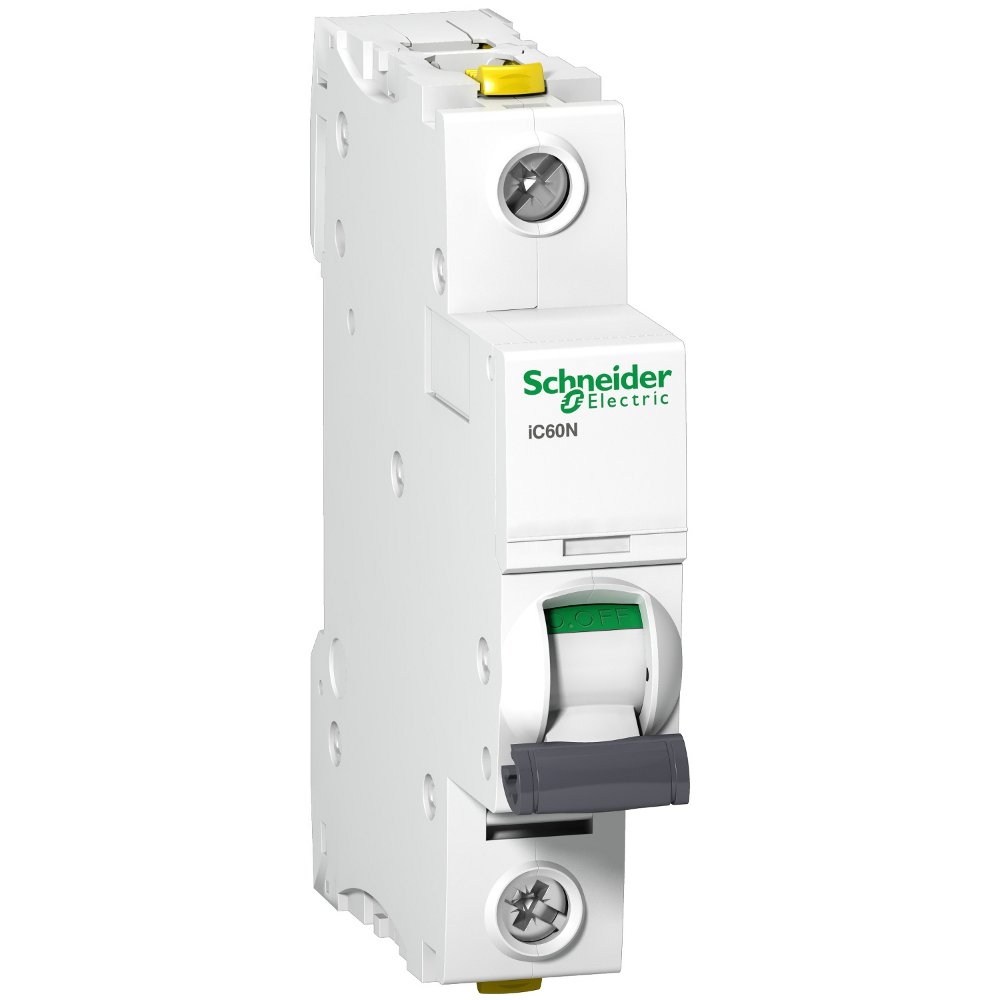

Acti9 iC60N-C4-1 C 4A 1-полюсный автоматический выключатель SCHNEIDER

Технические данные:

• Производитель: Schneider Electric
• Применение устройства: Распространение
• b>
• Ассортимент продукции:Acti9
• Название продукта: Acti9 iC60
• Тип продукта или компонента: Токовый выключатель
• короткое название устройства: IC60N
• Описание полюсов: 1P
• количество защищенных полюсов: 1
• [In] номинальный ток: 4 A
• Тип сети:

  Постоянный ток (DC)

  Переменный ток (AC)

• технология срабатывания: термомагнитная
• характеристики: C
• отключающая способность:

  6000 A Icn при 230 В переменного тока (AC) 50/60 Гц согласно EN/IEC 60898-1

  50 кA Icu при 12...60 В переменного тока ток (AC) 50/60 Гц согласно EN/IEC 60947-2

  50 кА Icu при 220...240 В переменный ток (AC) 50/60 Гц согласно согласно EN/IEC 60947-2

  50 кА Icu при 100...133 В переменного тока (AC) 50/60 Гц согласно EN/IEC 60947-2

  10 кА Icu при 60...72 В постоянного тока (DC) согласно EN/IEC 60947-2

  15 кА Icu при постоянном токе 12...60 В (DC) согласно EN/IEC 60947-2

• Категория использования:

  Категория A согласно EN 60898-1

  Категория A согласно IEC 60898-1

• изолирующая функция:

  Да согласно EN 60898-1

  Да согласно EN 60947-2

  Да согласно IEC 60898-1

  Да согласно IEC 60947-2

• Стандарты:

  IEC 60898-1

  EN 60898-1

  IEC 60947 - 2

  EN 60947-2

• частота сети: 50/60 Гц
• Верхний предел магнитного отключения: 8 x In +/- 20 %
• [Ics] номинальный рабочий ток отключения:

  50 кА 100 % согласно EN 60947-2 - 12...60 В переменного тока (AC) 50/60 Гц

  50 кА 100 % согласно EN 60947-2 - 220. ..240 В переменного тока (AC) 50/60 Гц

  50 кА 100 % согласно IEC 60947-2 - 12...60 В переменного тока (AC) 50 /60 Гц

  50 кА 100 % согласно IEC 60947-2 - 220...240 В переменного тока (AC) 50/60 Гц

  50 кА 100 % согласно IEC 60947-2 - 100...133 В переменного тока (AC) 50/60 Гц

  50 кА 100 % согласно EN 60947-2 - 100...133 В переменный ток (AC) 50/60 Гц

  6000 А 100 % согласно EN 60898-1 - 230 В переменный ток (AC) 50/60 Гц

  6000 А 100% согласно IEC 60898-1 - 230 В переменный ток (AC) 50/60 Гц

  10 кА 100 % согласно EN 60947-2 - 72 В постоянного тока (DC)

  10 кА 100 % согласно IEC 60947- 2 - 72 В постоянного тока (DC)

  15 кА 100 % согласно EN 60947-2 - 12...60 В постоянного тока (DC)

  15 кА 100 % согласно IEC 60947-2 - 12...60 В постоянного тока (DC)

• класс ограничения:

  3 согласно EN 60898-1

  3 согласно IEC 60898-1

• Номинальное напряжение изоляция [Ui]:

  500 В переменного тока (AC) 50/60 Гц согласно EN 60947-2

  500 В переменного тока (AC) 50 /60 Гц согласно IEC 60947-2

• номинальное импульсное выдерживаемое напряжение [Uimp]:

  6 кВ согласно EN 60947-2

  6 кВ согласно IEC 60947-2

• индикация положения контакта: Да
• тип управления: рычаг
• местная сигнализация: индикатор отключения
• монтажное основание: DIN-рейка >
• ширина в модулях 9 мм: 2
• высота: 91 мм
• Ширина: 18 мм
• глубина: 78,5 мм
• Вес изделия: 0,125 кг
• цвет: Белый
• механическая долговечность: 20000 циклов
• электрическая долговечность: 10000 циклов
b>
• подключения - клеммы:

  Двойная клемма (сверху или снизу) 1…25 мм², жесткая

  Двойная клемма (верхняя или нижняя) 1…16 мм² гибкая

• длина изолированной секции: 14 мм для верхнего или нижнего подключения
• Момент затяжки: 2 Нм сверху или снизу
• Защита от остаточного тока: Без
• Уровень защиты IP:

  IP20 согласно IEC 60529

  IP20 согласно EN 60529

• степень загрязнения: 3
• категория перенапряжения: IV
• тропическая среда: 2
• относительная влажность:< б>95% при 55°С
• температура окружающей среды для работы устройства: -35…70°С
