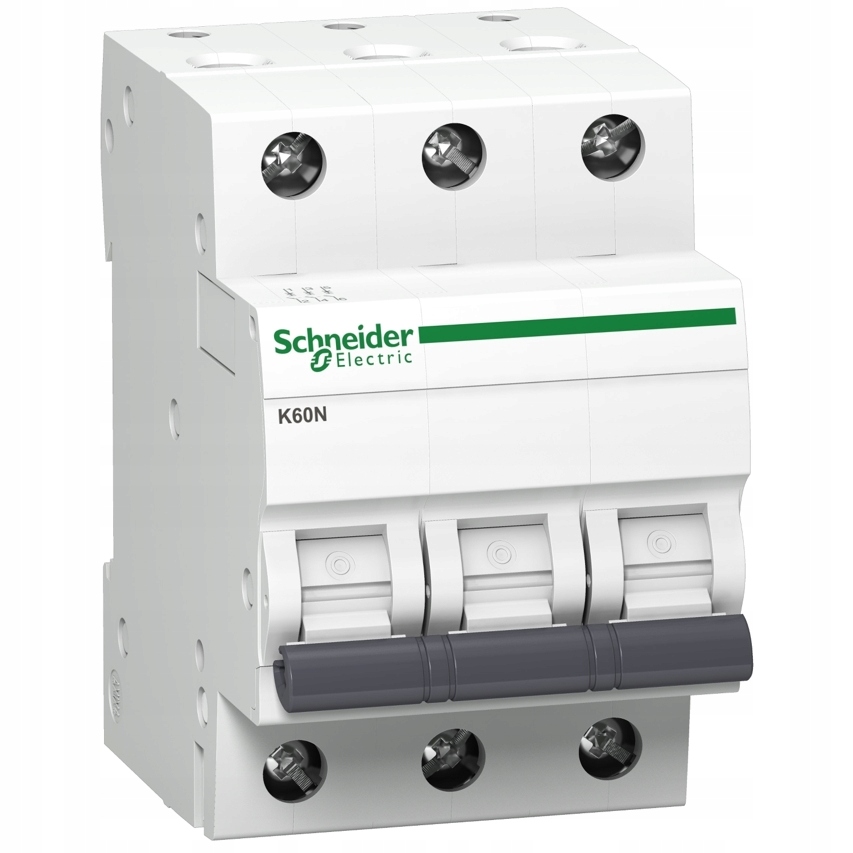

Schneider Electric, K60 K60N-C16-3 C 16A 3-полюсный автоматический выключатель

Основные параметры

• Применение устройства Распространение
• Ассортимент продукции Acti 9
• Название продукта Acti 9 K60
• Тип продукта или компонента Автоматический выключатель
• Краткое название устройства K60N
• Описание 3P полюса
• li>
• Количество защищенных полюсов 3
• [In] номинальный ток 16 A
• Тип сети Переменный ток (AC)
• Термомагнитная технология срабатывания
• Характеристика C
• Отключающая способность 6000 A Icn при 400 В переменного тока (AC) 50/60 Гц согласно EN/IEC 60898-1
• Категория применения Категория A согласно IEC 60947-2
• Изолирующая функция Да согласно EN/IEC 60898-1
• Стандарты EN/IEC 60898-1
• Стандарты EN/IEC 60898-1
• li>
• Сертификаты продукции OVE, VDE

Дополнительные параметры

• Частота сети 50/60 Гц
• Верхний предел магнитного срабатывания 3...5 х In
• [Ics] номинальный рабочий ток отключения
• 6000 А 100% согласно EN/IEC 60898-1 - 400 В переменного тока (AC) 50/60 Гц
• Класс ограничения 3 согласно EN/IEC 60898-1
• Номинальное напряжение изоляции [Ui] 440 В переменного тока (AC) 50/60 Гц согласно EN/ IEC 60898-1
• Номинальное импульсное выдерживаемое напряжение [Uimp] 4 кВ согласно EN/IEC 60898-1
• Индикация положения НО контакта
• Тип управления Рычажный
• Локальная сигнализация Без
• Метод монтажа Стационарный
• Монтажное основание на DIN-рейке
• Подгонка к шинам и распределительным блокам
• Нижняя сторона: двойное подключение
• Ширина в модулях 9 мм 6
• Высота 81 мм
• Ширина 54 мм
• Глубина 70 мм
• Вес изделия 0,36 кг
• Цвет Белый
• Механическая прочность 20 000 циклов
• Электрическая долговечность 20 000 циклов

Рабочая среда

• Уровень защиты IP IP20 в соответствии с IEC 60529
• Степень загрязнения 2 в соответствии с IEC 60898-1
• 2 в соответствии с EN 60898-1
• Категория перенапряжения II
• Тропическое исполнение 2 в соответствии с IEC 60068-1
• Относительная влажность 95 % при 55 °C
• Высота эксплуатации (в метрах над уровнем моря) 0...2000 м
• Температура окружающей среды при работе устройства -25…70 °С
• Температура окружающей среды при хранении -40…70 °С

Серия Acti9

Квартиры, офисные здания, промышленные предприятия. Можно ли везде использовать одно и то же модульное оборудование?

Как и в случае с другими устройствами, существуют серии модульного оборудования, предназначенного для домашнего, промышленного и коммерческого использования.

Пример двух серий модульного оборудования от Schneider Electric: К60, предназначенной преимущественно для жилых помещений, и Acti 9, рекомендованной для использования на промышленных и коммерческих объектах.

1) Какие стандарты применяются к миниатюрным автоматическим выключателям?

Для миниатюрных автоматических выключателей существует два стандарта, в соответствии с которыми они могут быть изготовлены.

Пример паспортной таблички автоматического выключателя с параметрами, определенными в соответствии с требованиями промышленного стандарта EN 60947-2 и стандарта защиты бытовых установок: EN 60898-1. Автоматические выключатели серии iC60N полностью соответствуют двум стандартам, поэтому могут использоваться как в установках, обслуживаемых только квалифицированным персоналом, так и в жилых и аналогичных установках.

2) Каковы различия в долговечности промышленного и бытового оборудования?

Примером различных требований к оборудованию в зависимости от его назначения является устойчивость к короткому замыканию. На промышленных объектах, особенно вблизи трансформатора или при использовании шин для распределения электроэнергии, от используемых автоматических выключателей или устройств защитного отключения может потребоваться сила короткого замыкания до нескольких десятков кА. Каскадные таблицы доступны для устройств серии Acti9. Благодаря координации защиты, такой как автоматический выключатель в литом корпусе серии NSX, с миниатюрным автоматическим выключателем iC60 (например, дополненным модулем дифференциального тока Vigi iC60), последний можно использовать при ожидаемых токах короткого замыкания до 80 кА во всем диапазоне токов. , т.е. до 63 А. Самостоятельно выключатели МТЗ серии iC60 характеризуются прочностью короткого замыкания Icu = 10/15/25 кА в зависимости от исполнения. Для устройств в квартирах и домах обычно достаточно силы короткого замыкания 6 кА.

Пример таблицы каскадов для компактных автоматических выключателей iC60 и NSX

В промышленных условиях защитные устройства также подвергаются воздействию более крупных скачков напряжения, связанных, например, с коммутацией мощных нагрузок или возникновением коммутационных перенапряжений. Автоматические выключатели Acti 9 характеризуются выдерживаемым импульсным напряжением Uimp = 6 кВ.

В случае оборудования для жилых помещений обычно достаточно напряжения 4 кВ.

Специальное характер работ и воздействия, которым может подвергаться оборудование, защищающее промышленные и бытовые установки, совершенно различны. Отсюда и разные требования к устройствам для жилых и промышленных установок.
