K60 K60N-B106-1 B 16А 1-полюсный автоматический выключатель

Основные параметры

Дополнительные параметры

• Частота сети: 50/60 Гц
• Верхний предел магнитного срабатывания: 5...10 х In
• [ Ics ] номинальный рабочий ток отключения: 6000 А 100 % согласно EN/IEC 60898-1 - переменный ток 230 В (AC) 50/60 Гц
• класс ограничения: 3 согласно EN/IEC 60898-1
• Номинальное напряжение изоляции [Ui]: 440 В переменного тока (AC) 50/60 Гц согласно EN/IEC 60898-1
• номинальное импульсное выдерживаемое напряжение [Uimp]
>
• 4 кВ согласно EN/IEC 60898-1
• индикация положения контакта: НО
• тип управления: рычажный
• местная сигнализация: без
• локальная сигнализация: без
li >
• способ монтажа: Стационарный.
• Монтажное основание: DIN-рейка.
• адаптация к соединительным рейкам и распределительным блокам.
• Нижняя сторона: двойное подключение.
>
• ширина в модулях 9 мм: 2
• высота: 81 мм
• ширина: 18 мм
• глубина: 70 мм
• Вес изделия: 0,12 кг.
• Цвет: Белый.
• Механическая долговечность: 20 000 циклов.
• Электрическая долговечность: 20 000 циклов.
• Соединения – клеммы. : Клеммы туннельного типа (вкл/выход) 0,5…35 мм², жесткие
• Клеммы туннельного типа (сторона питания) 0,5…35 мм², жесткие
• Клеммы туннельного типа (на стоке/стоке) 0,5…25 мм² гибкие
• Клеммы туннельного типа (со стороны питания) 0,5…25 мм² гибкие
• длина изолированной секции: 14 мм для верхнего или нижнего подключения
• Момент затяжки: 3,5 Нм сверху или снизу
• Защита от остаточного тока: нет

Рабочая среда

Двуполюсные выключатели защитного отключения iID от Schneider Electric доступны в версиях 2P и 4P в диапазоне токов от 25А до 100А следующих типов: AC, A, B и SI. Отличительной особенностью устройства защитного отключения iID является возможность подключения непосредственно к нему двух проводов разного сечения. Преимуществом УЗО являются двойные защелки, позволяющие снять УЗО с DIN-рейки без использования инструментов и без снятия штыревой рейки. Устройство защитного отключения изготовлено на 100 % из перерабатываемых материалов.

• 1 – Клеммы с изоляцией IP20.
• 2 – Большая площадь для маркировки цепей.
• 3 – Двойная защелка позволяет снимать камеру спереди без инструментов и без снятия направляющей. контакт
• 4 – Индикатор состояния контакта · Размыкание изоляции в соответствии с требованиями стандарта IEC/EN 60947-2. Видимая зеленая полоска гарантирует физическое размыкание контактов и позволяет выполнять действия в нижестоящей цепи в полной безопасности.
• Окно индикатора 5-Trip.Отключение из-за неисправности обозначается красным индикатором на спереди
• 6 – Двойные клеммы для подключения сверху или снизу: кабель или штыревая рейка.

VisiSafe

Использование VisiSafe™ гарантирует, что сливной контур всегда защищен, независимо от условий перенапряжения, степени износа и опыта оператора, даже в самых тяжелых условиях. Зеленый индикатор указывает на безопасное состояние контактов.

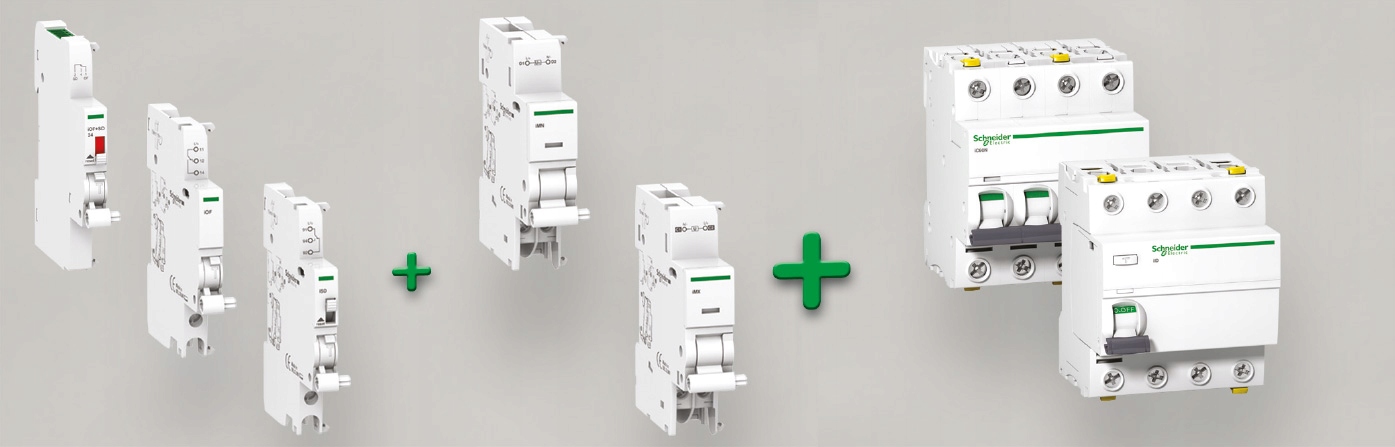

Модульное оборудование Acti 9 Schneider Electric устанавливает самые высокие стандарты с точки зрения безопасности электроустановок, а также возможностей сигнализации и управления с использованием систем связи. Модульное оборудование Acti 9 обеспечивает безопасность при обслуживании установки на протяжении всего срока ее эксплуатации. Модульные системы устройств Acti 9 предназначены для минимизации простоев и предотвращения непреднамеренных отключений. Модульное оборудование Acti 9 упрощает окончательное распределение энергии в зданиях и промышленных предприятиях. По мере появления новых стандартов установки или изменения требований к зданию модульное оборудование Acti 9 можно легко расширить. Это гибкая и открытая система, комплексные и интегрированные элементы которой могут взаимодействовать с любой системой управления зданием. Устройства Acti9 гарантируют полную безопасность во время работы благодаря VisiSafe.
