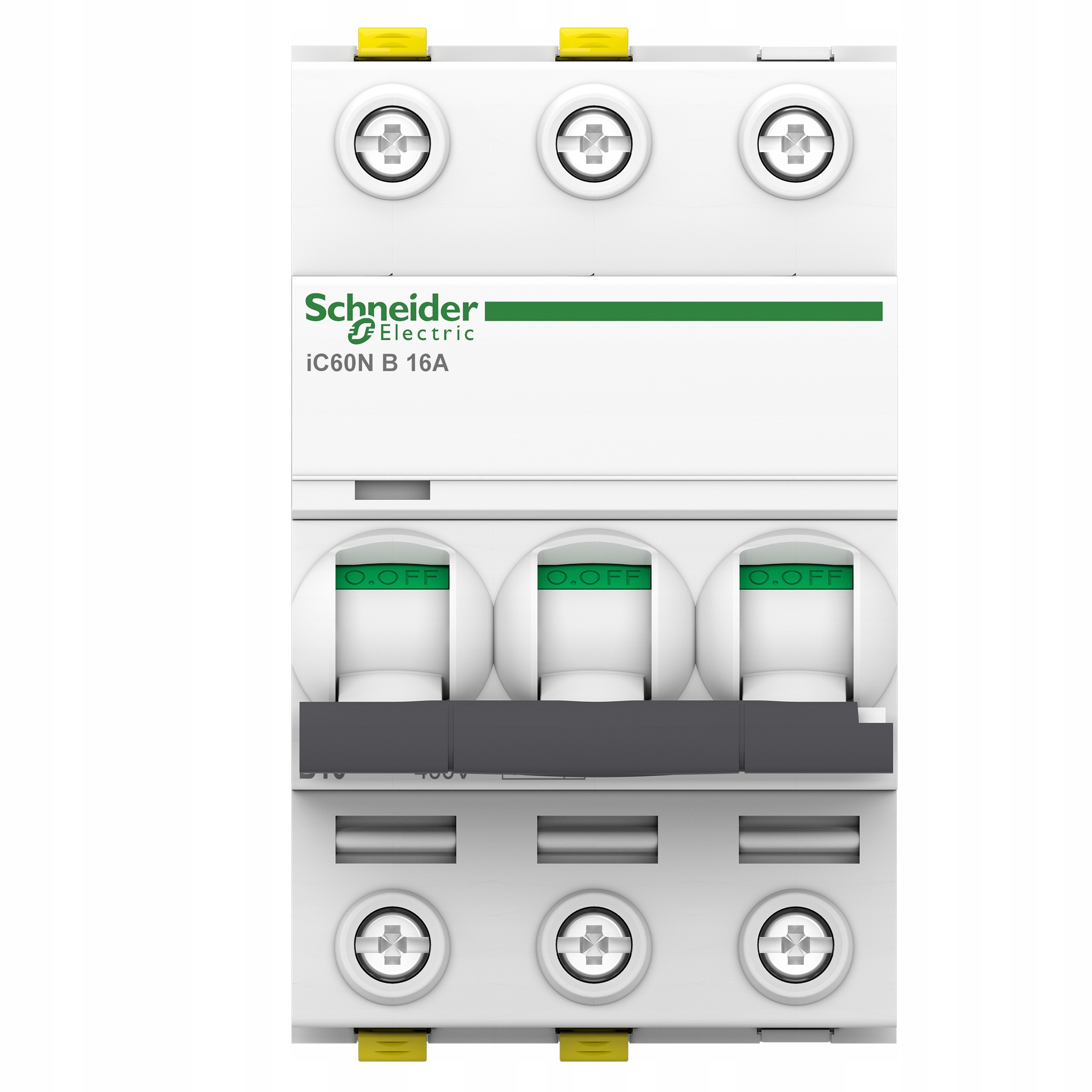

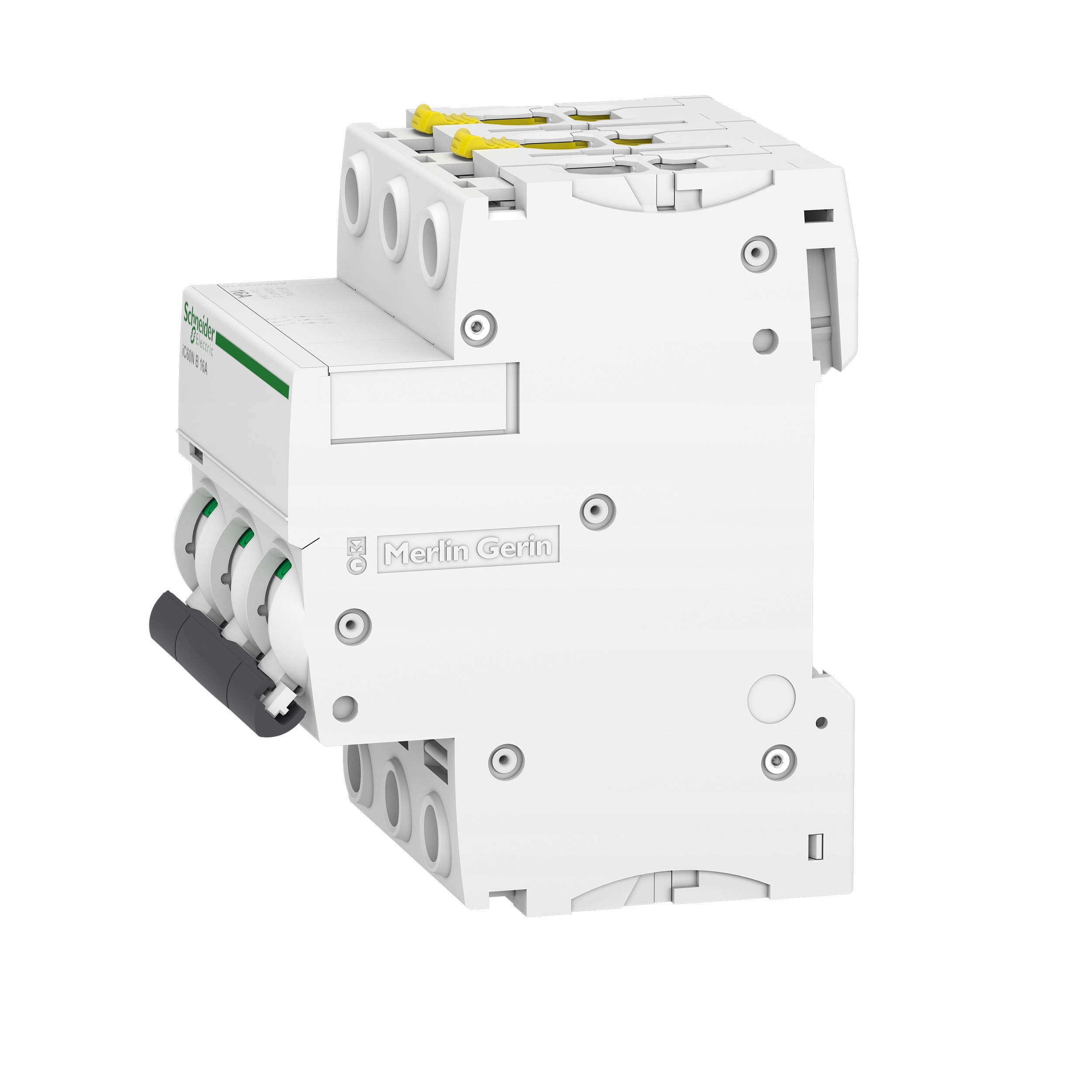

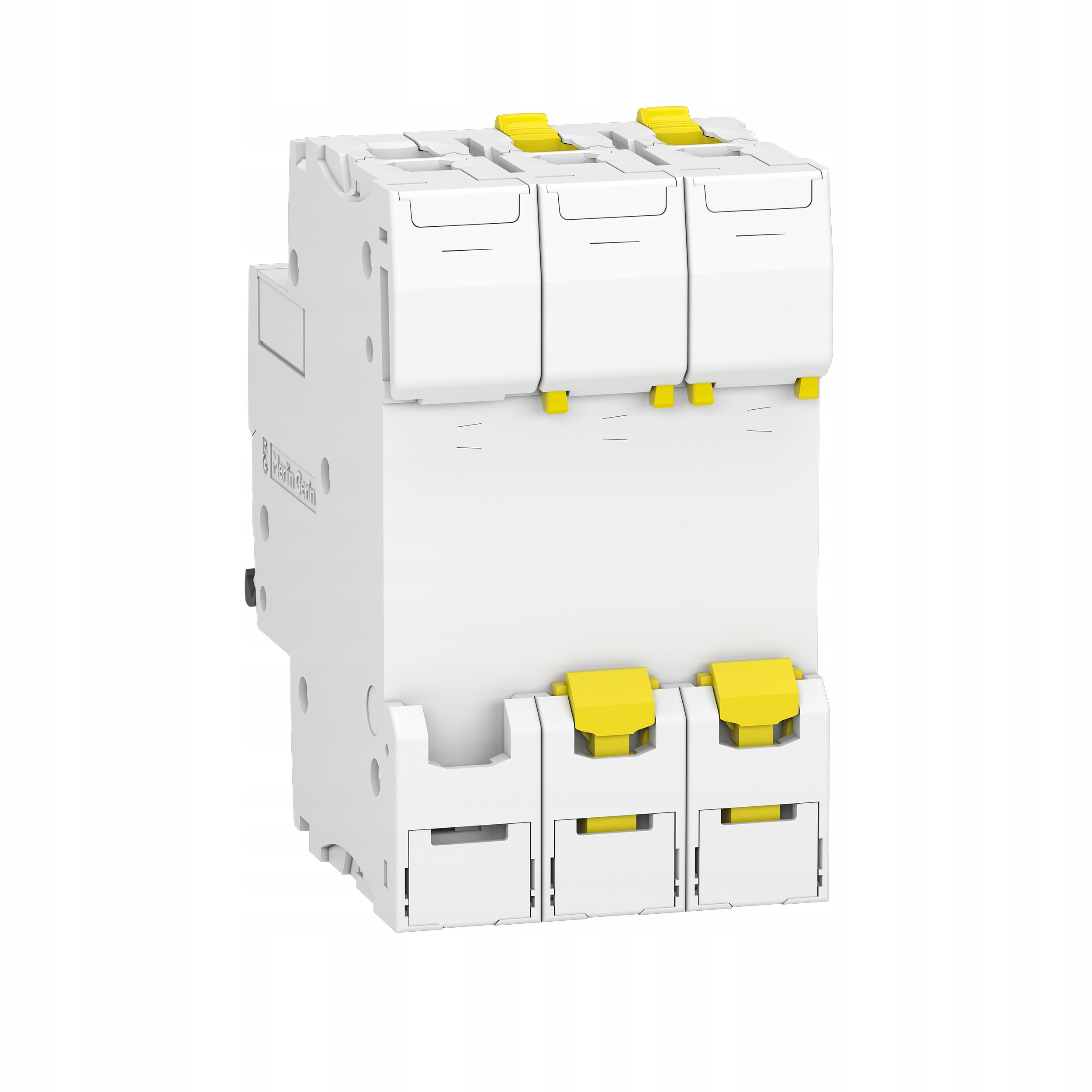

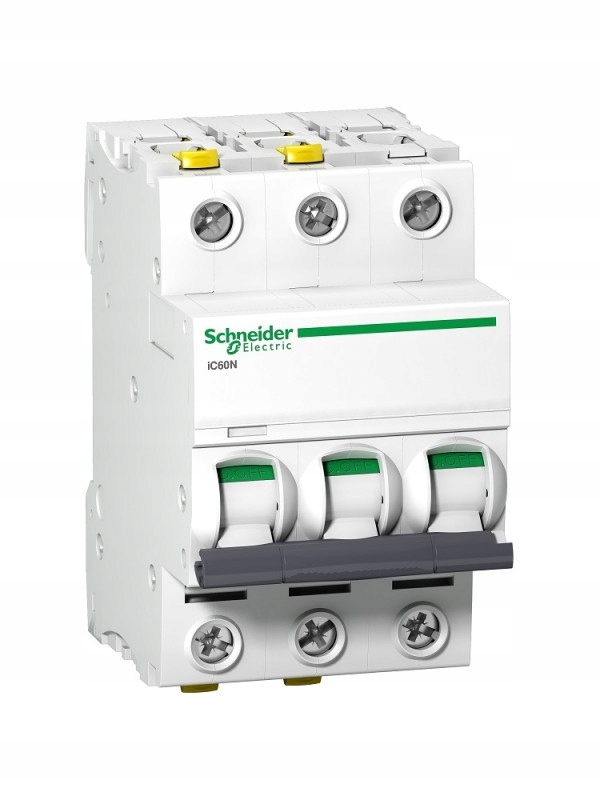

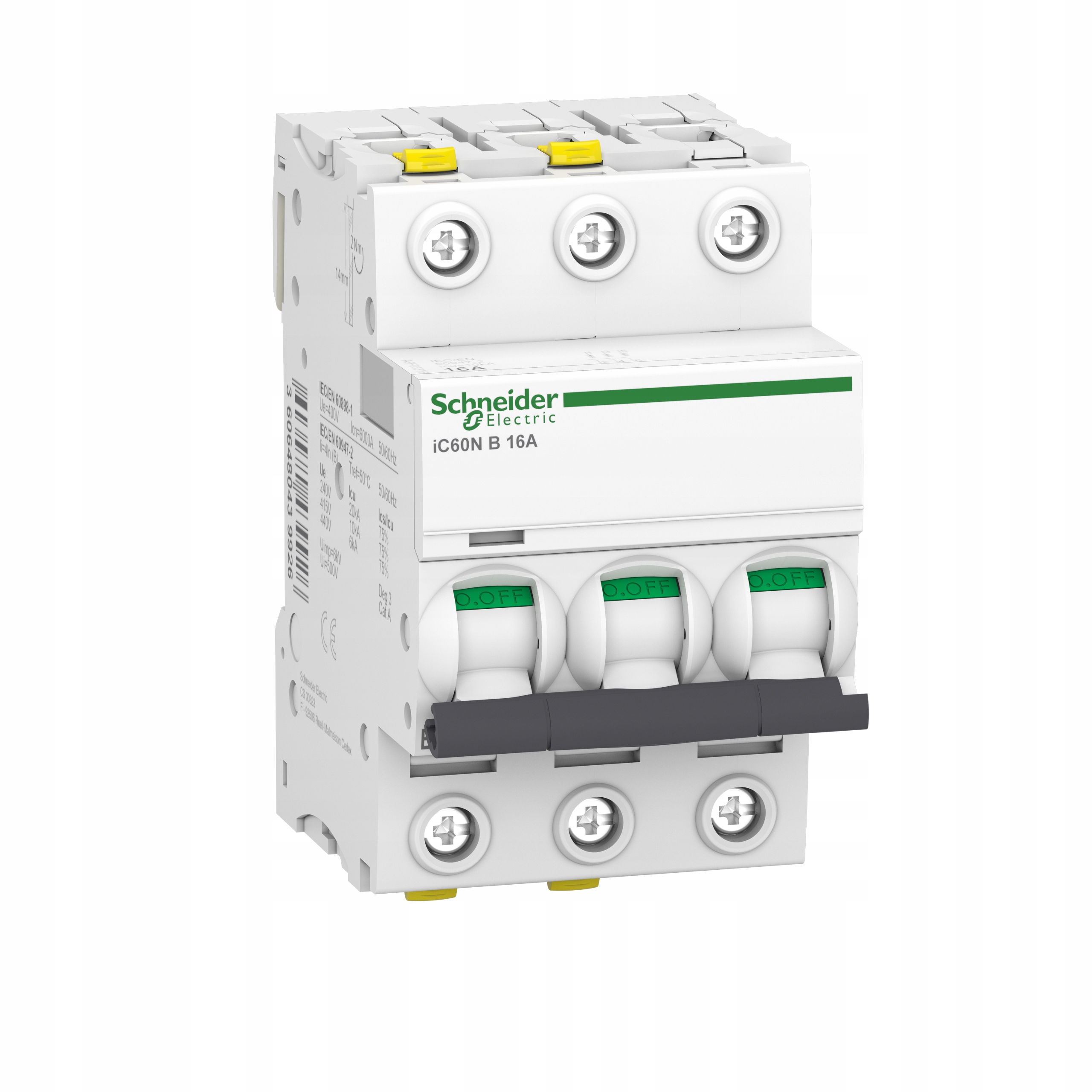

Schneider Electric, Автоматический выключатель Acti9 iC60N-B16-3 B 16A 3-полюсный, A9F03316

Основные параметры

• Применение устройства: Распределение
• Ассортимент продукции: Acti 9
• Название продукта: Acti 9 iC60
• Тип продукта или компонента: Автоматический выключатель
• Краткое название устройства: IC60N
>
• Описание полюсов: 3P
• Количество защищаемых полюсов: 3
• [In] Номинальный ток: 16 А
• Тип сети: Постоянный ток ( Постоянный ток)/переменный ток (переменный ток)
• Технология отключения: термомагнитная
• Характеристики: B
• Стандарты: IEC 60898-1, EN 60947-2, IEC 60947 -2, EN 60898-1
• Сертификаты продукции: VDE, OVE

Дополнительные параметры:

• Основная частота: 50/60 Гц
• Верхний предел магнитного триггера: 4 x In +/- 20 %
• Класс ограничения: 3 согласно EN 60898-1, 3 согласно IEC 60898-1
• Номинальное напряжение изоляции [Ui] 500 В переменного тока 50/60 Гц согласно EN 60947-2, 500 В переменного тока ( переменный ток) 50/60 Гц согласно IEC 60947-2
• Номинальное импульсное выдерживаемое напряжение [Uimp]: 6 кВ согласно EN 60947-2, 6 кВ согласно IEC 60947-2
• Индикация положения контакта: Да
• Тип управления: Рычаг
• Местная индикация: Индикатор срабатывания
• Монтажное основание: DIN-рейка
• Ширина, дюйм Модулей 9 мм: 6.
• Высота: 91 мм.
• Ширина: 54 мм.
• Глубина: 78,5 мм.
• Вес изделия: 0,375 кг.
>
• Цвет: белый.
• Механическая долговечность: 20 000 циклов.
• Электрическая долговечность: 10 000 циклов.

Рабочая среда

• Степень защиты IP IP20 в соответствии с IEC 60529, IP20 в соответствии с EN 60529
• Степень загрязнения: 3
• Категория перенапряжения : IV
• Тропикализация: 2
• Относительная влажность: 95% при 55 °C
• Температура окружающей среды для работы устройства: -35…70 °C
• Температура окружающей среды при хранении: -40…85 °C

Серия Acti9

Квартиры, офисные здания, промышленные предприятия. Можно ли использовать одно и то же модульное устройство везде?

Как и другие устройства, доступны серии модульных устройств, предназначенные для бытового или промышленного и коммерческого применения.

Пример двух серий модульных аппаратов компании Schneider Electric: К60, предназначенной преимущественно для жилых помещений, и Acti 9, рекомендованной для использования на промышленных и коммерческих объектах.

1) Какие стандарты применяются к автоматическим выключателям максимального тока?

Для автоматических выключателей максимального тока существует два стандарта, в соответствии с которыми они могут быть изготовлены.

• EN 60898- Стандарт 1 определяет требования к автоматическим выключателям, используемым в бытовых и аналогичных установках. Оборудование, изготовленное в соответствии с настоящим стандартом, предназначено для эксплуатации неквалифицированными лицами (например, включение автоматического выключателя человеком, остающимся дома после устранения короткого замыкания с помощью автоматического выключателя).
• Стандарт EN 60947-2 определяет требования к автоматическим выключателям, которые в широком смысле можно определить как предназначенные для промышленного применения. Эти камеры должны эксплуатироваться только квалифицированным персоналом.

2) Каковы различия в прочности промышленного и бытового оборудования?

Примером различных требований к приборам в зависимости от их предполагаемого использования является устойчивость к короткому замыканию. На промышленных объектах, особенно вблизи трансформатора или в случае использования токопроводов для распределения электроэнергии, применяемые автоматические выключатели максимального тока или защитного отключения могут потребовать прочности короткого замыкания до нескольких десятков кА. Каскадные таблицы доступны для аппаратов серии Acti9. Согласовав тип защиты, например, компактный автоматический выключатель серии NSX с автоматическим выключателем максимального тока iC60 (например, расширенным модулем дифференциального тока Vigi iC60), последний можно использовать при ожидаемых токах короткого замыкания до 80 кА во всем диапазоне токов, т.е. до 63 А. Самостоятельно выключатели МТЗ серии iC60 характеризуются прочностью короткого замыкания Icu = 10/ 15/ 25 кА в зависимости от исполнения. Для аппаратов в квартирах и домах обычно достаточно силы короткого замыкания 6 кА

Пример таблицы каскадирования для автоматических выключателей iC60 и NSX

В промышленных условиях защитные устройства также подвергаются воздействию более крупных скачков напряжения, связанных, например, с коммутацией мощных нагрузок или образованием коммутационных перенапряжений. Автоматические выключатели максимального тока Acti 9 характеризуются выдерживаемым импульсным напряжением Uimp = 6 кВ.

В случае аппаратов для жилых помещений обычно достаточно напряжения 4 кВ.

Характеристики Условия работы и воздействия, которым могут подвергаться устройства, защищающие промышленные и бытовые установки, совершенно различны. Отсюда и разные требования к аппаратуре для жилых и промышленных установок.
