КОМПЛЕКТ ДЛЯ ГИБРИДНОЙ УСТАНОВКИ

ФОТОЭЛЕКТРИЧЕСКАЯ 10 КВТ

• 5000Вт - Непрерывная мощность ВЫКЛ. СЕТИ
• 10000Вт - Мгновенная мощность ВКЛ.
• 10x435Вт= 4350Вт - Максимальная мощность установки PV

АВТОНОМНАЯ ЭЛЕКТРОСТАНЦИЯ

• 1 X АВТОНОМНЫЙ гибридный инвертор ESB 10 кВт-48 В AZO Digital
• 10 X Фотоэлектрический модуль Jinko 435 Вт MONO
• 1 X BS-5000-48 Тонкий аккумулятор энергии LiFePO4 5кВтч
• 40 метров солнечного кабеля 6мм2
• 1 комплект кабелей для подключения склада

Большой запас мгновенной мощности. Комплект идеально подходит для мест, где нет подключения к электросети.

Солнечный регулятор MPPT, встроенный в инвертор, обеспечивает высокую эффективность элементов.

8 Фотоэлектрические модули мощностью 435 Вт заряжают аккумуляторы или энергоприемники на постоянной основе. (управляется инвертором)

Идеально подходит в качестве аварийного источника питания для одной из цепей домашней установки, а также для всего объекта.

Система 48 В обеспечивает длительный срок службы батареи.

ПОЛНЫЙ ВЫБРАННЫЙ НАБОР

Предлагаемый набор подобран для достижения максимальной эффективности. Он содержит все элементы, необходимые для подключения устройств.

Клиент несет ответственность только за способ крепления фотоэлектрических модулей на крыше или земле.

Гибридный солнечный инвертор

Off-Grid

ESB 10kW-48V AZO Digital

ГИБРИДНЫЙ СОЛНЕЧНЫЙ ИНВЕРТОР ESB OFF-GRID 10kW - 48

• Возможность питать устройства прямо от панелей.
• Возможность подключения готовой фотоэлектрической установки (к 450В)

ИНВЕРТОР ПОЗВОЛЯЕТ СОХРАНЯТЬ ЭЛЕКТРИЧЕСТВО ДАЖЕ ПОСЛЕ ОТКАЗА ГОРОДСКОЙ ЭЛЕКТРОЭНЕРГИИ!

ПОСЛЕ ОТКЛЮЧЕНИЯ ГОРОДСКОЙ ЭЛЕКТРОЭНЕРГИИ ИНВЕРТОР БУДЕТ ПРОИЗВОДИТЬ 230В ПРЯМО ОТ ФОТОВАЛЬТАИЧЕСКИХ ПАНЕЛЕЙ ИЛИ ИЗ НАКОПИТЕЛЯ ЭНЕРГИИ В БАТАРЕЯХ!

(Если у нас полный солнечный свет и мощность приемников не превышает мощность, вырабатываемую фотоэлектрической установкой, энергия будет браться только с панелей. Если солнечный свет не полный, или потребление превышает текущую мощность, вырабатываемую панелями, разница будет взята из батарей.)

Основные характеристики продукта:

• ТИП: автономный солнечный инверторный гибрид
• Напряжение питания: 230 В переменного тока
• Максимальная мощность: 10 000 ВА
• Постоянная мощность: 5000 Вт
• Форма выходного напряжения: чистый SINUS
• Зарядка аккумулятора ток: 80 А
• Охлаждение: Активное - вентилятор
• Разъем USB: ДА
• Управление Bluetooth: ДА

10 кВт - Максимальная мощность, которую инвертор может получить от сети для питания нагрузки, и в то же время это максимальная выходная мощность.

5 кВт - Максимальная мощность, которую можно подать с панелей и запитать нагрузка. При превышении нагрузки этой мощности инвертор переключается в сеть.

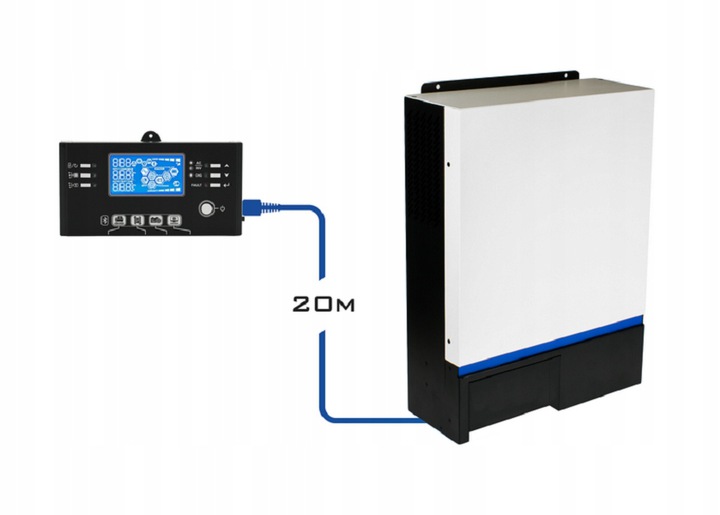

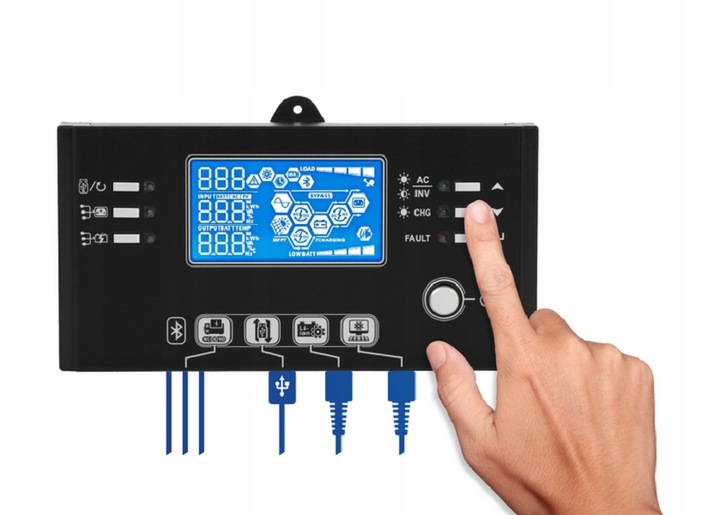

Настройка и управление инвертором доступны с помощью интуитивно понятной панели управления, которую можно установить в удобном месте на расстоянии до 20 м от инвертора.

Возможность установки программного обеспечения для управления работой устройства на ПК и ноутбуках

Солнечные инверторы серии ESB предназначены для создания независимых автономных энергосистем напряжением 230 В, основанных на энергии, получаемой от фотоэлектрических панелей, электросети и аккумулятора. Благодаря модульной конструкции и гибкой конфигурации инверторы ESB могут работать в режиме ИБП с зарядкой аккумуляторов от фотоэлектрических панелей и/или электросети, а также могут работать в буферных системах, питаемых только фотоэлектрическими панелями и/или поддерживаемых питанием от сети.

Выходное стабильное синусоидальное напряжение питания 230 В (220 В, 240 В) идеально подходит для питания всех приемников электрической энергии, а встроенная система поддержки пусковых перегрузок позволяет питать нагрузки с высоким пусковым током, например в качестве компрессоров в холодильниках и генераторах.

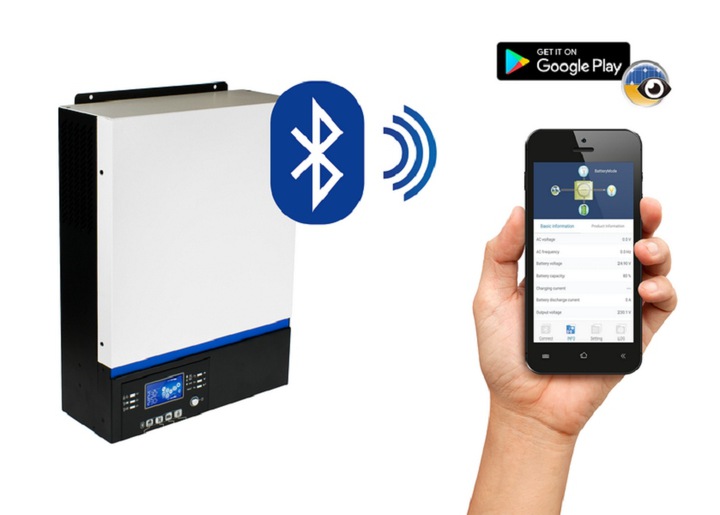

Подключение по Bluetooth

Новой функцией инверторов серии ESB является возможность управления инвертором с помощью смартфона и мобильного приложения, заменяющего панель управления.

ТЕХНИЧЕСКИЕ ДАННЫЕ:

ВХОДНЫЕ ПАРАМЕТРЫ

• Номинальное входное напряжение: 230 В переменного тока
• Диапазон входного напряжения: 90–280 В переменного тока
• Частота рабочего напряжения: 50 Гц/60 Гц (автоматическое определение)

ПАРАМЕТРЫ ВЫХОД

• Выходное напряжение: 230 В переменного тока.
• Пиковая мощность: 10 000 ВА.
• Постоянная мощность: 5000 Вт.
• КПД: 93 %.
• Время переключения: 15 мс.
• Форма волны выходного напряжения: чистый синус. волна

АККУМУЛЯТОР

• Напряжение аккумулятора: 48 В постоянного тока.
• Напряжение зарядки аккумулятора: 54 В постоянного тока.
• Защита аккумулятора от перезаряда: 63 В постоянного тока.

ЗАРЯДКА

• Тип зарядки: MPPT
• Максимальная мощность фотоэлектрических панелей: 5000 Вт
• Диапазон рабочего напряжения MPPT: 120-450 В постоянного тока
• Максимальное напряжение цепи фотоэлектрических панелей: 500 В постоянного тока
• Максимальный зарядный ток от фотоэлектрических панелей: 80 А
• Максимальный зарядный ток от сети: 60 В A
• Максимальный зарядный ток: 80 А

ГАБАРИТЫ ВЕС

• Размеры Глубина х Ширина х Высота [мм]: 115 х 300 х 400
• Вес [кг]: 10

В РАБОТЕ УСЛОВИЯ

• Рабочая температура: -10°C ~ +50°C
• Влажность: относительная влажность 5%-95% (без конденсации)
• Пылевлагозащита (IP): IP21

BS-5000-48 Slim LiFePO4, 5 кВтч, 48 В, 100 А, ЖК-накопитель BMS PRO

Батарейный модуль BS-5000-48 100A PRO представляет собой специальный блок энергии, предназначенный для работы с различными типами инверторов, питаемых по стандарту 48 В (LFP) 16S).

Аккумулятор оснащен BMS PRO (система управления аккумулятором), которая взаимодействует с инвертором и отвечает за безопасность и эффективность использования. Он позволяет обмениваться необходимой информацией между инвертором и модулем BS путем мониторинга работы отдельных элементов, их напряжения, тока и температуры.

BMS PRO контролирует диапазоны напряжения элементов, предотвращая их перезарядку или слишком глубокую разрядку для продления их жизненного цикла.

Благодаря использованию элементов LiFePO4 он характеризуется впечатляющим сроком службы и высокой нагрузочной способностью, что позволяет питать большинство бытовая техника и даже небольшие предприятия или мастерские.

На передней панели устройства установлен встроенный ЖК-дисплей, на котором отображаются настройки и параметры работы аккумулятора. Он позволяет выбрать протокол связи, что делает BS-5000 SLIM совместимым со многими инверторами 48 В, доступными на рынке.

Отдельные модули можно использовать независимо или подключать параллельно, чтобы увеличить емкость накопителя энергии.

Особенности устройства:

• Материал элемента LiFePO4, гарантирующий безопасность и длительный срок службы
• Интеллектуальные функции безопасности BMS PRO: чрезмерный разряд, высокая температура, перезаряд, защита от слишком высокого зарядного тока
• Гибкая конфигурация, возможность параллельного подключения (до 16 модулей)
• Максимальная поддерживаемая мощность 5 кВт инвертор

Параметры аккумуляторного модуля

• Тип элемента: LiFePO4
• Номинальное напряжение: 51,2 В (16S)
• Номинальная емкость (Ач): 100 Ач
• Номинальная емкость (Втч): 5120 Втч
• Размеры: 750x850x70 мм
• Вес: 48 кг
• Разъем: 6 мм (push-in)
• Материал корпуса: окрашенная сталь
• Встроенная BMS: ДА
• КПД: > 99,5%
• Саморазряд (месяц): < 3%
• Последовательное соединение модулей: НЕТ
• Срок службы (уменьшение) емкости на 20%)

  - 0,5C, 25°C при 80% DOD: 3000 циклов

  - 0,5C, 25°C при 50% DOD: 6000 циклов

• Температура разряда: -20°C ÷ 50°C
• Температура зарядки: 0°C ÷ 50°C
• Температура хранения: -20°C ÷ 30°C
• Рейтинг IP: IP20
• Дисплей: ДА
• Связь: RS485, RS232, CAN, сухой контакт
• Автоадресация: ДА
• Номинальный диапазон рабочего напряжения: 44,8 ÷ 57,6 В
• Зарядное напряжение: 57,6 В
• Рекомендуемое зарядное напряжение: 55,2 В
• Максимальное зарядное напряжение: 58,4 В
• Рекомендуемое разрядное напряжение: 44,8 В
• Критическое разрядное напряжение: 43,2 В
• Рекомендуемый зарядный ток: < 50 А
• Максимальный зарядный ток: 100 А
• Максимальный непрерывный ток разряда: 100 А
• Максимальный ток разряда: 150 А

ФОТОЭЛЕКТРИЧЕСКИЙ МОДУЛЬ

СОЛНЕЧНАЯ ПАНЕЛЬ

Jinko Solar

JKM435W

РАЗМЕРЫ: [ 1762x1134x30 ]

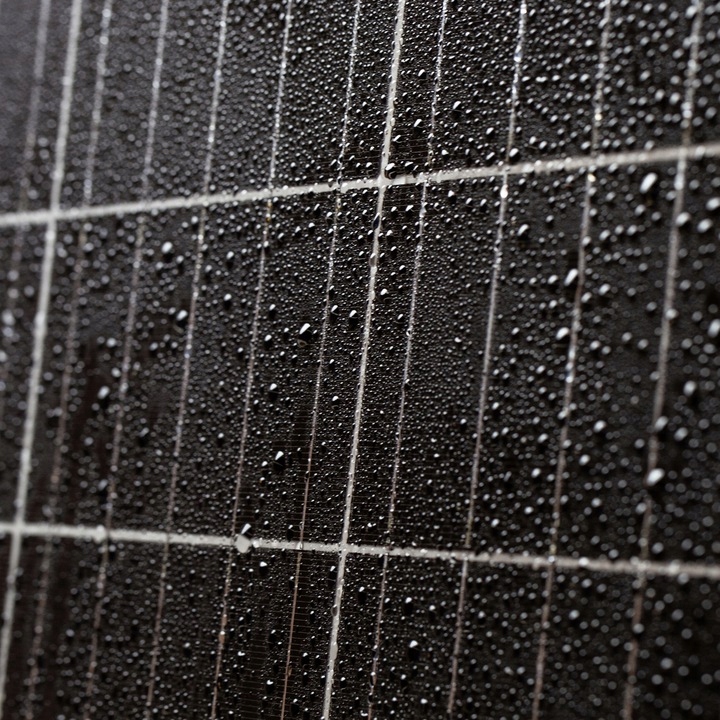

Солнечная фотоэлектрическая панель Jinko JKM435N-54HL4R-B — современное решение для ваши потребности в энергии.

Надежная конструкция и высокое качество изготовления обеспечивают надежность и долгосрочную работу даже в сложных погодных условиях. Использование данной панели будет способствовать снижению энергопотребления из сети и уменьшению счетов за электроэнергию, при этом заботясь об окружающей среде.

Гарантия качества:

• Испытание на электрическую изоляцию
• Испытание на устойчивость к внешним условиям
• Испытание на горячие точки
• Испытание на стойкость к УФ-лучам
• Испытание на стойкость к перепадам температур, воздействию града
• Испытание на стойкость к влажность
• Испытание на прочность
• Испытание на стойкость к механическим нагрузкам

Комплект кабелей:

• 2 секции по 20 м солнечного кабеля сечением 4 мм2
• 2 силовых кабеля

(Если есть необходимость увеличить количество кабелей, сообщите нам об этом)
