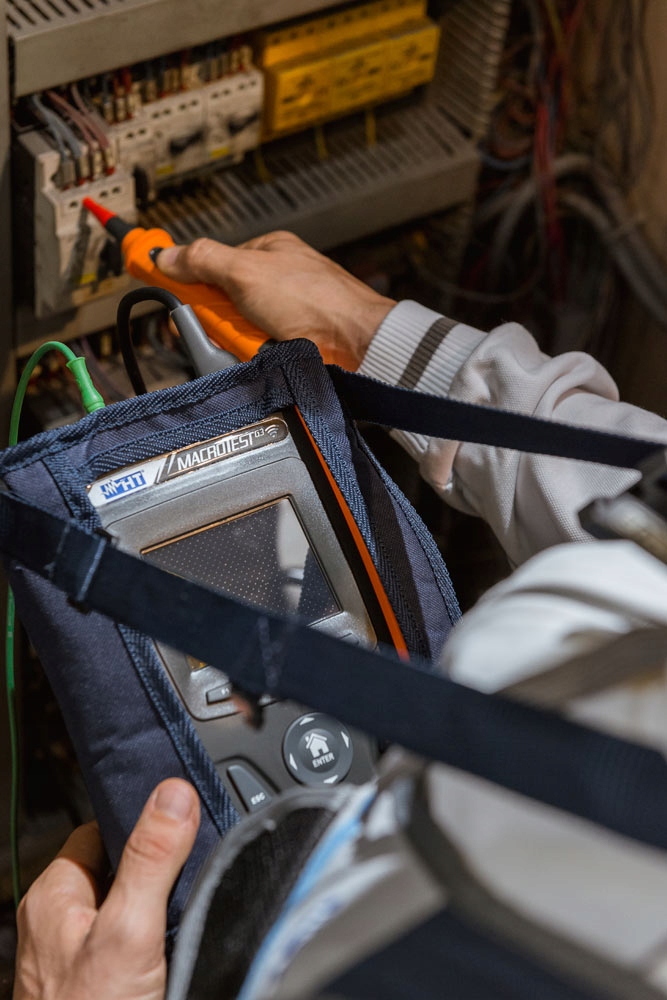

Многофункциональный установочный счетчик

модель Macrotest G3 v.2

продюсер HT-Instruments

(Многофункциональный электросчетчик и однофазный анализатор качества электроэнергии с сенсорным экраном)

Особенности

• Проверка целостности защитных и эквипотенциальных проводников током 200мА.
• Измерение сопротивления изоляции напряжениями: 50В, 100 В, 250 В, 500 В и 1000 В постоянного тока.
• Испытания УЗО: переменный ток, А, В (300 мА) / стандартные, выборочные и с задержкой.
• Испытания УЗО: 6 мА, 10 мА, 30 мА, 100 мА, 300 мА, 500 мА, 650 мА, 1000 мА.
• Измерение токов утечки реле УЗО (с помощью дополнительных катушек Роговского RCDX10 или с помощью дополнительных клещей HT96U).
• Измерение полного сопротивления контура (фаза-фаза). , Фаза-Нейтраль, Фаза-PE) с расчетом ожидаемого тока короткого замыкания
• Измерение полного сопротивления контура с высоким разрешением (с дополнительным адаптером IMP57)
• Проверка эффективности автоматических выключателей с характеристиками B, C, D и используемых в данной цепи предохранителей типа K и gG и aM.
• Выбор сечения, материала проводника, количества жил и типа изоляции проводов
• Выбор времени срабатывания проверяемого защитного устройства
• Измерение сопротивления заземления и удельного сопротивления грунта с помощью вспомогательных щупов
• Измерение сопротивления заземления (с использованием дополнительных клещей Т2100)
• Измерение контура без отключения УЗО
• Индикация последовательности фаз
• Анализ качества электроэнергии для однофазных систем: мощность, cosφ, гармоники напряжения и тока до 25, THD ( для измерения тока требуется дополнительный адаптер тока)
• Измерение параметров окружающей среды (функция AUX): температуры, относительной влажности и освещенности (с помощью дополнительных насадок)
• TFT-дисплей с сенсорным экраном< /li>
• Экранная справка
• Внутренняя память
• USB-интерфейс для подключения к ПК
• Встроенный интерфейс Wi-Fi для подключения к планшетам , смартфоны и т. д.
• Питание от NiMH аккумулятора, заряжаемого от внешнего зарядного устройства.
• Прилагается сертификат калибровки производителя.
• Руководство пользователя на польском языке (полная версия, 127 страниц).

Версия v.2 по сравнению с предыдущей версией имеет повышенную устойчивость к перенапряжениям в соответствии с категорией перенапряжения CAT IV 300В и может дополнительно тестировать УЗО номинальным током 6мА.

Много лет назад компания HT-ITALIA была первой компанией в мире, выпустившей многофункциональный измерительный прибор для тестирования установок. Сегодня он снова впереди конкурентов с MACROTEST G3.

Проводить измерения в соответствии со стандартом IEC61557 в наши дни недостаточно. Профессионалы, выполняющие установочные измерения, ожидают, что прибор будет иметь интерфейс, который облегчит проведение измерений и ускорит подготовку протоколов испытаний.

MACROTEST G3 — первый на рынке многофункциональный измеритель параметров безопасности установки, оснащенный цветным сенсорным экраном. Он может взаимодействовать с компьютерами под управлением Windows, а также планшетами и смартфонами с системами iOS и Android. Меню у него более чем интуитивно понятное, как и в планшетах последнего поколения. MACROTEST G3 поставляется с программным обеспечением Windows и приложением, которое позволяет пользователю отправлять результаты измерений через Wi-Fi на смартфоны или планшеты под управлением iOS или Android. Результаты измерений также можно разместить в HT Cloud.

MACROTEST G3 позволяет сохранять все результаты измерений во внутренней памяти и в дальнейшем отправлять сохраненные результаты на ПК, планшет или смартфон через интерфейс USB или через Wi-Fi. Прилагаемое программное обеспечение позволяет распечатывать отчеты об измерениях.

MACROTEST G3 также работает с дополнительным адаптером IMP57 для выполнения измерений контура с высоким разрешением (0,0001 Ом), включая расчет ожидаемого тока короткого замыкания. Это позволяет проводить точные измерения вблизи силовых трансформаторов, позволяя пользователю правильно подобрать средства защиты в любых системах.

Измерение контура без отключения УЗО

Измерение сопротивления петли L-PE без отключения УЗО производится при половинном номинальном токе УЗО. В отличие от других устройств, которые всегда выполняют это измерение при токе 15 мА, Макротест G3 позволяет оператору вводить фактическое значение номинального тока УЗО, защищающего проверяемую цепь. Благодаря этому для УЗО с током выше 30мА измерение сопротивления шлейфа можно производить при более высоких токах, что позволяет получить более быстрые и точные результаты.

Проверка отключающей способности

Проверяет, имеет ли устройство, защищающее установку, достаточный максимальный ток отключения - превышающий ожидаемый ток короткого замыкания.

Расчет ожидаемого тока короткого замыкания и оценка,

обладает ли автоматический выключатель достаточной отключающей способностью

Влияние недостаточной отключающей способности

переключатель, защищающий тестируемую цепь

I2t - проверка эффективности защиты от теплового воздействия короткого замыкания

Определяя параметр энергии I2t, он проверяет, способны ли монтажные кабели выдержать энергию короткого замыкания. Для этого введите данные о типе выключателя и его номинальном токе, а также сечение, материал жил, количество жил и тип изоляции кабеля. Прибор измеряет полное сопротивление контура, рассчитывает значение ожидаемого тока короткого замыкания Isc, а также соответствующее время срабатывания (t) устройства защиты цепи и выдает рейтинг неисправности, если устройство защиты допускает поток большей энергии. чем могут выдержать проводники испытуемой установки.

Проверка времени срабатывания устройства автоматической защиты

Устройство определяет значение полного сопротивления контура выше измеренной точки, рассчитывает значение минимального тока короткого замыкания (Imin) и соответствующее значение времени срабатывания (t) устройства, защищающего данную цепь, гарантируя положительную оценку, если это время короче предельного значения, установленного пользователем. Вычисляет, сможет ли ожидаемое минимальное значение тока короткого замыкания отключить автоматический выключатель с характеристиками B, C, D или предохранители gG и aM, защищающие цепь.

Измерение тока утечки

С помощью этого устройства вы также можете проверить токи утечки на землю (после использования дополнительной катушки Роговского RCDX10 или адаптера зажимов HT96U).

Измерение заземления методом клещей

Дополнительный зажим T2100 позволяет быстро проверять сопротивление заземляющих щупов, не отсоединяя их от системы заземления. Зажимное измерение также исключает проблему поиска правильного места для размещения вспомогательных щупов, которая особенно остро стоит в условиях городской застройки. Измерение заземления упрощается благодаря новому алгоритму HTEarth, который сохраняет все измерения клещей T2100 на отдельных зондах заземления и автоматически рассчитывает результирующее значение сопротивления заземления для всей системы.

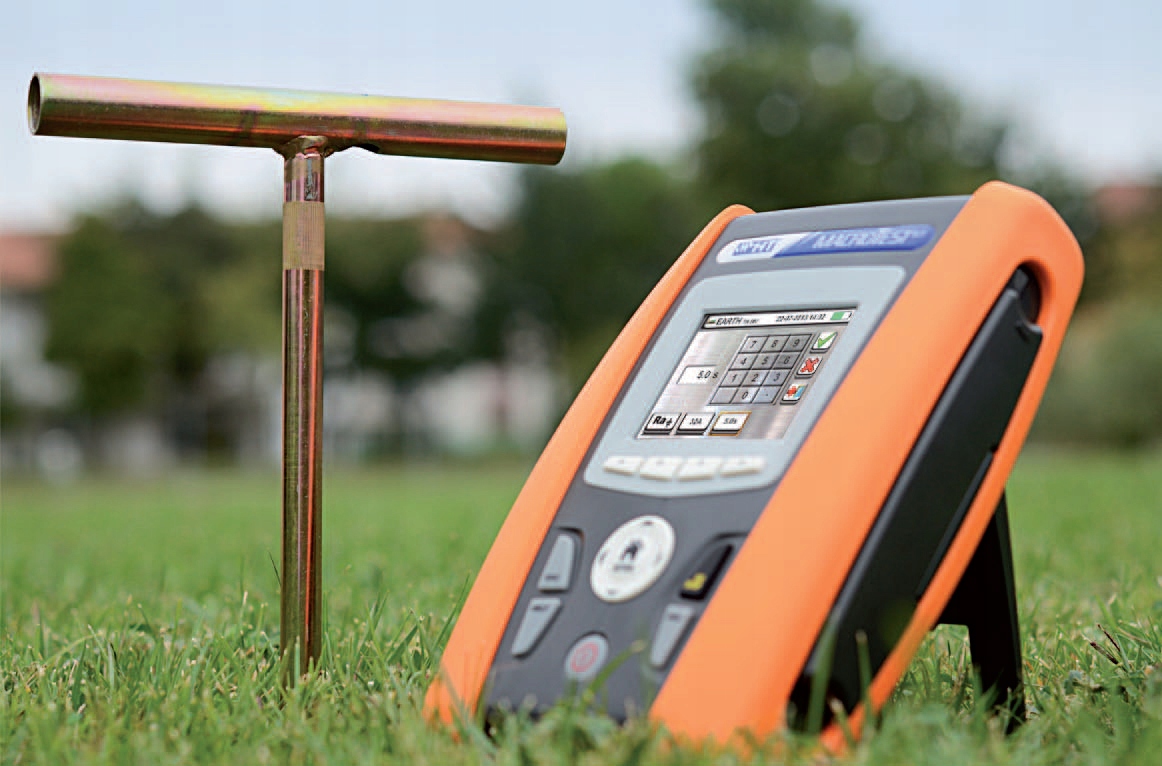

Измерение заземления 2- или 3-проводным методом

В зависимости от типа системы, установленной пользователем (TT, TN, IT), устройство проверяет условия, указанные в стандартах по защите от прямого контакта, и показывает положительную оценку при выполнении требований стандартов.< /п>

Например, для системы TN, когда мы устанавливаем максимальный ток короткого замыкания Ig и время срабатывания защиты (согласно инструкциям, полученным от поставщика энергии), прибор рассчитывает напряжение прикосновения Utp после измерения сопротивления заземления. , затем сравнивает значения​​с данными, предусмотренными стандартами.

Если оценка положительная, то сенсорное и пошаговое измерение напряжения проводить не нужно.

Измерение удельного сопротивления грунта

Измерение удельного сопротивления грунта (ρ) производится 4-проводным методом Веннера.

Основные функции измерения

Настройка работы счетчика через сенсорный экран полностью меняет философию эксплуатации устройства. Параметры измерения теперь можно выбирать быстрее и более детально.

Программное обеспечение для анализа

Новое приложение HTanaанализ позволяет пользователю передавать результаты по беспроводной сети через Wi-Fi на смартфоны или планшеты под управлением iOS или Android. Благодаря этому приложению мы можем легко составлять отчеты об измерениях.

Результаты измерений также можно хранить в облаке HTCloud. Благодаря HTCloud мы можем иметь доступ к результатам измерений независимо от того, где мы в данный момент находимся. HT Italia — первая компания, предлагающая приложения такого типа.

Профессионалы, использующие HT-инструменты, могут в полной мере воспользоваться преимуществами этой уникальной технологии.

Аксессуары в комплекте

• KITTERRNE (ЗОНДЫ + КАБЕЛИ), набор в сумке, содержащий 4 кабеля с банановыми наконечниками на обоих концах (синий длиной 25 м, красный 20 м). длина м, зеленая длина 4,5 м, черная длина 4,5 м); 4 стальных щупа длиной 25 см для измерения заземления.
• PR400 Измерительный провод с кнопкой START, CAT IV 600 В / CAT III 1000 В, общая длина: 25 см, длина наконечника: 19 мм, диаметр наконечника: 4 мм
• Комплект UNIVERSALKITG3: 4 провода (красный, синий, зеленый, черный) банан-банан; 4 кородида; 3 кончика лезвия; диапазон измерения: 10А/1000В; КАТ IV 600 В/КАТ III 1000 В; длина кабеля: 2м; максимальное раскрытие зажима-крокодила 4 см; диаметр банана: 4 мм
• VA507 Жесткий транспортировочный кейс (чемодан)
• YABAT0003000 NiMH аккумулятор 1,2 В, тип AA
• YABAT0004001 Внешнее зарядное устройство на 6 аккумуляторов
• C2006 USB-кабель плюс оптический интерфейс USB
• C2033X 3-проводной тестовый провод (черный, зеленый, синий) штекер типа «банан» с разъемом Shuko
• Сертификат калибровки производителя ISO9000
>
• Полное руководство пользователя на польском языке
