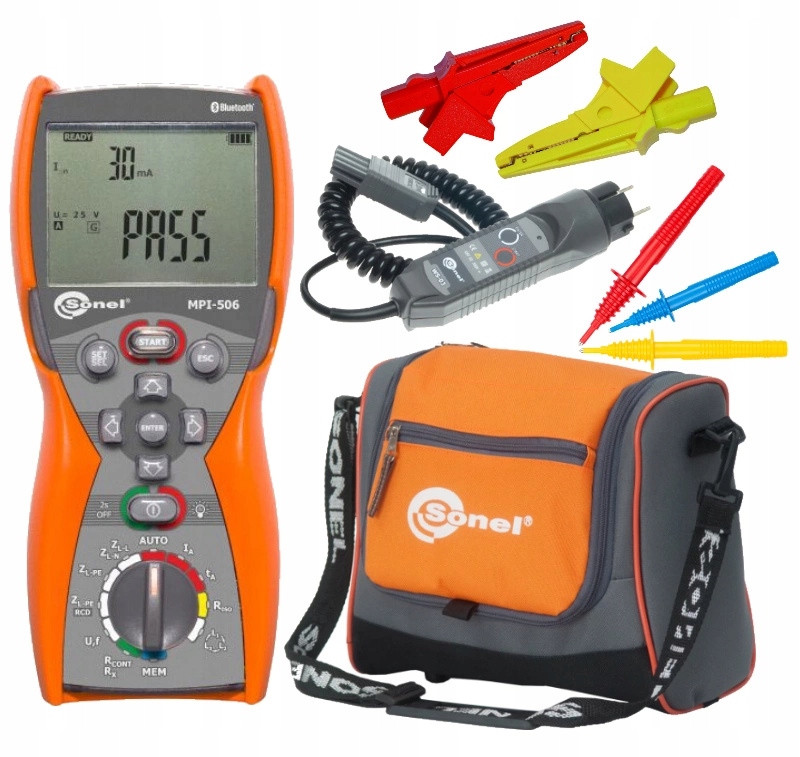

Багатофункціональний вимірювач параметрів Sonel MPI-506

Многофункциональный измеритель параметров электроустановки

Sonel MPI-506

✔️ Измерение параметров петли короткого замыканияи индикация последовательности фаз

✔️ Испытание автоматов защитного отключения переменного тока, типа А

✔️ Измерение напряжения

b> (0...500 В) и частота сети.

✔️ Память на 990результатов.

✔️ Проверка правильности подключения PE-кабеля с помощью сенсорного электрода.

В комплект входит:

Дополнительные функции устройства

✔️ Беспроводная передача данных на компьютер.

✔️ Кнопки с подсветкой.

✔️ Индикация последовательности фаз

✔️ Измерение сопротивления защитного и уравнивания потенциалов

✔️ Автокалибровка измерительных проводов - возможность использования любых кабелей

✔️ Измерение сопротивления с малым током со звуковой сигнализацией

✔️ Измерение сопротивления изоляции

✔️ Испытательные напряжения 100 В, 250 В, 500 В

✔️ Расширенная функция АВТО Измерение УЗО с возможностью измерения ZL-PE с малым током

Почему стоит выбрать счетчик SONEL MPI-506?

✔️ ПРОСТОСТЬ И ПРОДВИНУТОСТЬ - Вероятно, самый маленький счетчик в мире с таким большим количеством функций измерения.

✔️ КОНТРОЛЬ БЕЗОПАСНОСТИ УСТАНОВКИ- Благодаря прибору можно проверить безопасность бытовых и промышленных электроустановок. Его преимуществом является быстрое измерение (за несколько секунд!) сопротивления петли короткого замыкания в цепях с УЗО.

✔️ ПОВЫШЕННАЯ УСТОЙЧИВОСТЬ К УСЛОВИЯМ ОКРУЖАЮЩЕЙ СРЕДЫ- Защита от попадания защиту от пыли и влаги обеспечивает корпус с герметичностью IP67.

✔️ СВЯЗЬ И ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ- С помощью беспроводной связи Bluetooth можно передавать данные измерений на компьютер. Сохранение загруженных ресурсов в простейшие форматы и печать обеспечивает Sonel Reader.

Проверка правильности подключения защитного проводника

✔️ После подключения счетчика, как показано на рисунке, коснитесь пальцем сенсорного электрода и подождите около 1 с

✔️ После подтверждения наличия напряжения на PE устройство отображает символ PE

✔️ Ошибка установки , PE-кабель, подключенный к фазе, генерирует непрерывный звуковой сигнал

✔️ Эта опция доступна для всех функций измерения, касающихся УЗО и петли короткого замыкания, кроме ЗЛ-Н,Л-Л.

📢 ВНИМАНИЕ После обнаружения наличия опасного напряжения на защитном проводнике PE, необходимо немедленно прекратить измерения и устранить ошибку в монтаже.

• Убедитесь, что во время измерения вы стоите на неизолированной пол. В противном случае результат проверки может быть неверным.
• Порог сигнализации о превышении допустимого напряжения на проводе PE составляет примерно 50 В.

Конструкция счетчика

1-Измерительная розетка

2- Сенсорный экран электрода

3- SET/SEL вход в настройки счетчика и выбор цифры, которую нужно изменить

4- Переместить/выбрать; вправо/влево, вверх/вниз

5- Включить (кратко нажать) и выключить (нажать и удерживать) глюкометр, подсветка экрана (кратковременно нажать)

6- Поворотный переключатель функций измерения

7- Подтвердить выбор

8-ESC- возврат на предыдущий экран и выход из < функции /p>

9- Запуск процедуры измерения

Полезное программное обеспечение для устройства Sonel MPI-506

✔️ SONEL READER

• Собирайте исторические данные и сравнивайте их с текущими результатами переносятся из обширной памяти счетчика.
• Это позволяет переносить данные на компьютер, их сохранять в популярные форматы. и распечатку.
• Отслеживайте прогресс ухудшения изоляции.
• Планируйте ремонтные работы.

✔️ СХЕМА SONEL

• Создание эскизов,
• Планов
• Импорт сканированных схем с возможностью добавления элементов
• Схем электроустановок.

✔️SONEL ЭЛЕКТРИЧЕСКИЕ ИЗМЕРЕНИЯ 6

• Помогает создавать протоколы электрических измерений
• Упрощает процесс
• b> Документация
• Автоматизирует
• Древовидную структуру
• б>документа

Технические данные:

Безопасность и условия использования

• Категория измерения по PN-EN: 61010 IV 300 В, III 600 В
• Степень защиты: IP67
• Тип изоляции по PN-EN: 61010 -1 и IEC 61557 двойной
• Размеры: 220 x 98 x 58 мм

Память и связь

• Память результатов: 990 ячеек, 10 000 записей
• Передача результатов: Bluetooth

Характеристики

НОМЕНТЫ В ТАБЛИЦЕ

• 1- Диапазон измерения
• 2- Диапазон отображения
• 3- Разрешение
• 4- Точность

A- Сопротивление петли короткого замыкания

• A1- Контур короткого замыкания ZL-PE, ZL-N , ZL-L
• A2- ZL-PE петля короткого замыкания в режиме УЗО

B- Измерения УЗО параметры

• B1- УЗО общего типа и с короткой задержкой
• B2- селективное УЗО< /li>
• B3 - Измерение тока срабатывания УЗО IA, для синусоидального дифференциального тока (тип переменного тока)
• B4- для 1- односторонний ток утечки и односторонний с постоянной поддержкой тока 6 мА (тип А)

C- Сопротивление изоляции

• C1- Испытательное напряжение 100 В
• C2- Измерительное напряжение 250 В
• C3- Измерение напряжение 500 В

D- Сопротивление защитных и эквипотенциальных проводников

• D1- Измерение непрерывность защитного и уравнивания потенциалов током ±200 мА
• D2- Измерение сопротивления малым током

Фаза индикация последовательности положительная, отрицательная, напряжение UL-L: 100 В… 440 В (45 Гц… 65 Гц)
