Горизонтальный оцинкованный байпас насоса 2 дюйма (2 дюйма DN50) + насос 25/60-180 от IBO

Комплект циркуляционных насосов центрального отопления представляет собой законченную гидравлическую систему, позволяющую подключать циркуляционный насос к печь центрального отопления вместе с дифференциальным водяным клапаном

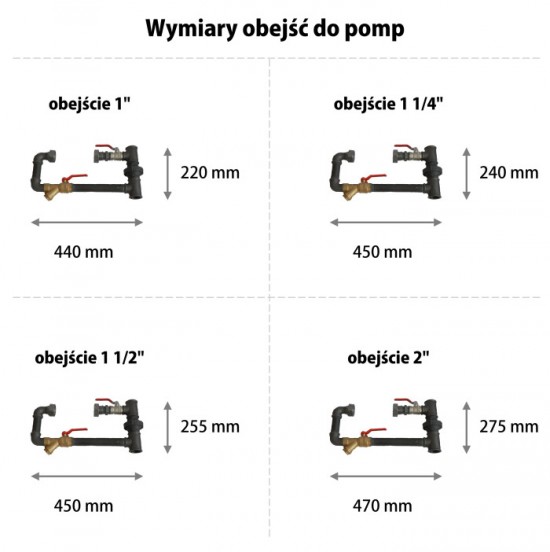

Байпас насоса с расстоянием между насосами 25/40-180 или 25/60-180

Дифференциальный клапан ZR предназначен для установки в центральном система отопления с принудительной циркуляцией воды - циркуляционный насос.Его задачей является защита насосной установки от повреждений из-за перегрева и давления, которое может возникнуть при прекращении принудительной циркуляции насоса.Во время работы насоса клапан остается закрытым.При работе насоса прерывается, например, из-за сбоя в электроснабжении, клапан открывается автоматически, позволяя воде циркулировать под действием силы тяжести.

Клапан может работать в установках, где давление не превышает 6 бар (60 метров водяного столба) и температура достигает максимум 110°C.Клапан не требует никакого обслуживания во время работы.

Установка:

Соединение может быть установлено горизонтально или вертикально, в зависимости от ваших потребностей. . Не забудьте установить комплект в соответствии с циркуляцией воды в установке. Направление потока отмечено на корпусе дифференциального клапана ZR.

Установку должен выполнять сантехник.

Насосы OHI предназначены для принудительной циркуляции воды в системах центрального отопления и горячего водоснабжения. водные установки. Их также можно использовать в системах солнечного отопления, кондиционирования воздуха и системах циркуляции холода.

Насос следует устанавливать на прямом участке трубы между двумя запорными клапанами, в месте, доступном для вентиляции и осмотра. или услуга. Насос следует устанавливать так, чтобы ось насоса была горизонтальной. Перед установкой насоса внимательно прочтите инструкцию по эксплуатации.

Гарантийный срок на насос составляет 2 года с момента покупки.

Технические данные байпаса:

• рабочая температура 0-90°С, временная 110°С,
• номинальное давление 0,001-6,0 бар,
• допустимое давление до 7,00 бар,
• давление открытия клапана в самотечной циркуляции 0,00-0,001 бар,
• номинальное проходное сечение клапана 98-100% от номинального сечение установки,
• уровень шума во время рабочего цикла до 25 дБ(А)

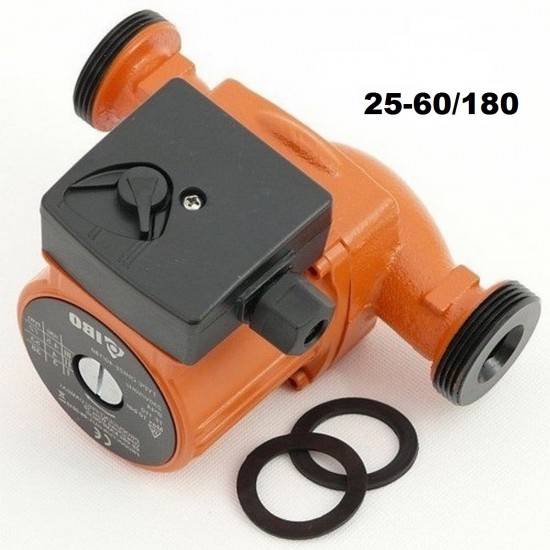

Технические данные насоса:

• Вес: 3,1 кг
• Размер соединительной резьбы: 47,5 мм (измеряется снаружи резьбы)
• Максимальная температура воды : 110 °C
• Максимальная температура окружающей среды: 55 °C
• Максимальное рабочее давление: 10 бар
• Корпус насоса: 180 мм (установочная длина)
• Количество передач: 3.
• Подъем водяного столба: 6 м.
• Номинальное напряжение: 220–240 В/50 Гц.
• Громкость: 45 дБ< /li>
• Номинальный ток: 0,4 А
• Максимальная мощность в отдельных передачах:
• I – 46 Вт, II – 67 Вт, III – 93 Вт
