Комплект скамьи трубочиста для черепицы и гладкой черепицы

• Длина скамейки: 40 см
• Ширина скамейки: 25 см
• Цвет: Коричневый - RAL 8017
• Материал: горячее цинкование и порошковое покрытие. с покрытием< /li>

Комплект состоит из элементов, представленных на фото ниже, а именно:

• Скамейка (площадка) трубочиста - 1 шт.
• Крепления (люльки) ) - 2 шт.
• Кронштейны для черепицы - 2 шт.
• Винты - 12 шт.

Важнейшие технические параметры :

• Комплект имеет полную регулировку угла установки и подходит для крыш с уклоном от 15° до 45°.
• Скамейка трубочиста изготавливается из стали, соответствующей требованиям прочности стандарта EN 516. Ширина скамейки 250 мм.
• Кронштейны и люльки изготовлены из полосового прутка 40 мм х 4 мм.
• Высшая- класс антикоррозионной защиты благодаря сочетанию оцинкованной стали и порошкового лака.

Применение: Скамейки и ступеньки трубочистов используются для безопасного и комфортного передвижения по наклонной поверхности крыши. Чаще всего используется для связи между люком в крыше и устройствами, требующими обслуживания или ремонта на крыше, такими как дымоходы, антенны или солнечные системы. Правильно подобранные элементы системы позволяют перемещаться по скату ската крыши (горизонтально) и поперек ската крыши (вертикально).

Принцип установки: В зависимости от кровельного покрытия , правильно подобранные кронштейны, которые в сочетании с люльками (также называемыми креплениями) позволяют получить прочное и горизонтальное основание для установки фундамента или ступеньки трубочиста.

Соответствие стандарту EN 516 стандарт: да

Антикоррозионная защита: горячее цинкование и порошковое покрытие

Знак CE >: да

Угол наклона крыши и циркуляция крыши

Ступени и полки дымохода обеспечивают безопасное передвижение по поверхности крыши. Эта кровельная коммуникационная система обеспечивает доступ к дымоходу и антенным устройствам, а также может служить дополнительным путем эвакуации. Угол наклона скамеек и ступенек можно регулировать, правильно прикрутив люльку к кронштейну. Угол можно регулировать от 15° до 45°. Ступени дополняют систему каминных уступов и предназначены для создания путей сообщения, проходящих по наклону ската крыши. Ступени трубочиста следует располагать поочередно, чтобы по ним можно было ходить по крыше, как по лестнице. При использовании расстояния между отдельными ступенями следует учитывать угол наклона крыши:

• Если наклон менее 30° – ступени следует устанавливать в каждом втором ряду кровли. черепицы, на расстоянии 70 см друг от друга.
• Если уклон превышает 30° – ступени следует устанавливать в каждом ряду черепицы, через каждые 35 – 40 см.

Максимальное расстояние между кронштейнами — 80 см. Минимальное количество кронштейнов на скамью – две штуки.

Внимание! Приведенная выше информация является результатом собранной информации и нашего опыта. Приведенную выше информацию нельзя рассматривать как инструкцию по сборке. Использование кровельных коммуникаций должно соответствовать техническому проекту, разработанному для конкретного объекта, с учетом требований польских норм и действующих технических и строительных норм. Чтобы добавить в комплект дополнительные опоры, используйте отдельные детали.

Разрешения, декларации и стандарты

Системы доступа на крышу производятся на основе европейского стандарта EN516:2006, который имеет статус польского стандарта PN-EN 516. Стандарт распространяется на устройства перемещения по крыше, постоянно прикрепленные к несущей конструкции скатных крыш.

Производитель системы связи на крыше, предлагаемой FOLNET, заявляет о соответствии стандарту в Декларации эксплуатационных характеристик (DWU). Это гарантирует соответствие не только польским, но и европейским нормам и обеспечивает безопасность и долговечность всей кровельной коммуникационной системы.

Доступные цвета:

• RAL 9005 — черный
• RAL 7016 — антрацит
• RAL 7024 — графит
• RAL 8004 - кирпично-красный
• RAL 8017 - коричневый - такой вы покупаете на этом аукционе
• RAL 9006 - серебристо-цинковый цвет
• RAL 3009 - каштан
• RAL 3011 - красный
• RAL 6020 - темно-зеленый
• RAL 3004 - вишня

Порошковая покраска

Скамейка предлагается в исполнении с порошковой покраской в ​​самых популярных кровельных цветах по палитре RAL.

Преимущества порошковой покраски:

• гладкое покрытие, без трещин и потеков
• антикоррозионное воздействие
• стойкость к механическим повреждениям
• термостойкость
• высокая стойкость к химическим агентам
• безвредность для окружающей среды

Внимание! Обратите внимание, что могут быть некоторые различия между видимыми цветами и рисунками. на фотографиях и реальных материалах. На цвет, видимый на мониторе покупателя, влияют, среди прочего: состояние оборудования, а также условия фотосъемки, которые могут различаться для отдельных продуктов.

Система гладких кромок с противоскользящим покрытием

• Способ изготовления кромки скамейки: Специальная гладкая обработка кромки скамейки (1) обеспечивает более безопасную установку и использовать. При использовании скамеек с необработанными краями (2) существует риск заклинивания, и в этих местах скамейки имеют пониженную прочность. В скамейках, предлагаемых нашей компанией, эта проблема устранена. При пробивании отверстий на каждой верстаке оставляют запас гладкого неперфорированного материала.

• Противоскользящее покрытие: Верстак трубочиста имеет специально разработанное тиснение. Они создают противоскользящую защиту и отводят воду с поверхности скамейки.

Антикоррозийная защита

В связи с воздействием на элементы кровельных коммуникаций многочисленных атмосферных факторов наши скамейки имеют два покрытия для защиты от коррозии.

Цинковое покрытие

Все элементы изготовлены из оцинкованной стали. Это самый эффективный и долговечный способ защиты стали от коррозии. В процессе цинкования атомы цинка проникают во внешний слой стали, создавая поверхностный железо-цинковый сплав, создавая слой, защищающий от коррозии. Долговечность цинковых покрытий, в зависимости от условий, может достигать до 100 лет.

Порошковое лакокрасочное покрытие

Порошковое покрытие устойчиво к коррозии, химическим веществам, высоким температурам и механическое повреждение. Этот процесс включает нанесение наэлектризованных частиц порошковой краски на металлическую поверхность. Затем окрашенные элементы нагреваются до температуры 140°С – 200°С, в результате чего порошок плавится и полимеризуется.

Все реализуемые элементы кровельной коммуникации имеют необходимые по закону документы, разрешающие изделие устанавливаться на крыше.

p>

В комплект входит

В чем разница между стандартным типом установки кронштейна и кронштейном LN?

Ответ прост – за тип установки отвечает кронштейн для скамейки/ступеньки трубочиста. Итак, мы имеем дело со стандартным кронштейном и кронштейном типа LN.

Для каждого кронштейна необходимо шлифовать черепицу.

Фотографии сборки приведены ниже, чтобы наглядно проиллюстрировать различия в сборке:

Инструкции по сборке

Комплектная скамейка/ступенька трубочиста DBDC для облицовки бетоном и керамической плиткой

• 1a - Верхняя часть кронштейна скамейки трубочиста
• 1b - Часть нижнего кронштейна верстака трубочиста
• 2 - Винты
• 3 - Монтажный кронштейн (люлька) верстака трубочиста
• 4 - Дымоход скамейка для подметания
• 5 — Винты
• 6 — Стропила
• 7 — Контробрешетка
• 8 — Обрешетка
• 9 - Вспомогательная обрешетка.
• 10 - Кровельное покрытие.

Комплектный стенд трубочиста DBDC-KARP состоит из двухсекционной опоры DBDC-KARP (нижняя часть - короткая ( 1а) и верхняя часть - длинная (1б)), люлька верстака трубочиста (3) и площадка верстака трубочиста (4). Комплектная ступень трубочиста DBDC-KARP состоит из опоры DBDC-KARP, состоящей из двух частей (нижняя часть - короткая (1а) и верхняя часть - длинная (1b)) и ступени трубочиста.

Полная скамья/ступенька трубочиста DBDC покрыться простой плиткой (кружевом)

• 1a - Верхняя часть кронштейна скамейки трубочиста
• 1b - Нижняя часть кронштейна верстака трубочиста
• 2 - Винты
• 3 - Кронштейн крепления верстака трубочиста (люлька)
• 4 - Дымоход скамейка для подметания
• 5 — Винты
• 6 — Стропила
• 7 — Контробрешетка
• 8 — Обрешетка
• 9 - Вспомогательная обрешетка
• 10 - Кровельное покрытие

Комплектный стенд трубочиста DBDC-KARP состоит из двухсекционной опоры DBDC-KARP (нижняя часть - короткая ( 1а) и верхняя часть - длинная (1б)), люлька верстака трубочиста (3) и площадка верстака трубочиста (4). Комплектная ступень трубочиста DBDC-KARP состоит из опоры DBDC-KARP, состоящей из двух частей (нижняя часть - короткая (1а) и верхняя часть - длинная (1b)) и ступени трубочиста.

Полная скамейка/ступенька трубочиста DBDC должна быть покрыта простой плиткой (шкала)

• 1a - Верхняя часть кронштейна скамейки трубочиста
• 1b - Нижняя часть кронштейна верстака трубочиста
• 2 - Винты
• 3 - Кронштейн крепления верстака трубочиста (люлька)
• 4 - Дымоход скамейка для подметания
• 5 — Винты
• 6 — Стропила
• 7 — Контробрешетка
• 8 — Обрешетка
• 9 - Вспомогательная обрешетка
• 10 - Кровельное покрытие

Комплектный стенд трубочиста DBDC-KARP состоит из двухсекционной опоры DBDC-KARP (нижняя часть - короткая ( 1а) и верхняя часть - длинная (1б)), люлька верстака трубочиста (3) и площадка верстака трубочиста (4). Комплектная ступень трубочиста DBDC-KARP состоит из опоры DBDC-KARP, состоящей из двух частей (нижняя часть - короткая (1а) и верхняя часть - длинная (1b)) и ступени трубочиста.

Соответствующее профилирование кронштейна DBDC-KARP позволяет устанавливать скамейки или ступеньки на крышах, покрытых керамической черепицей, бетонной черепицей и простой черепицей.

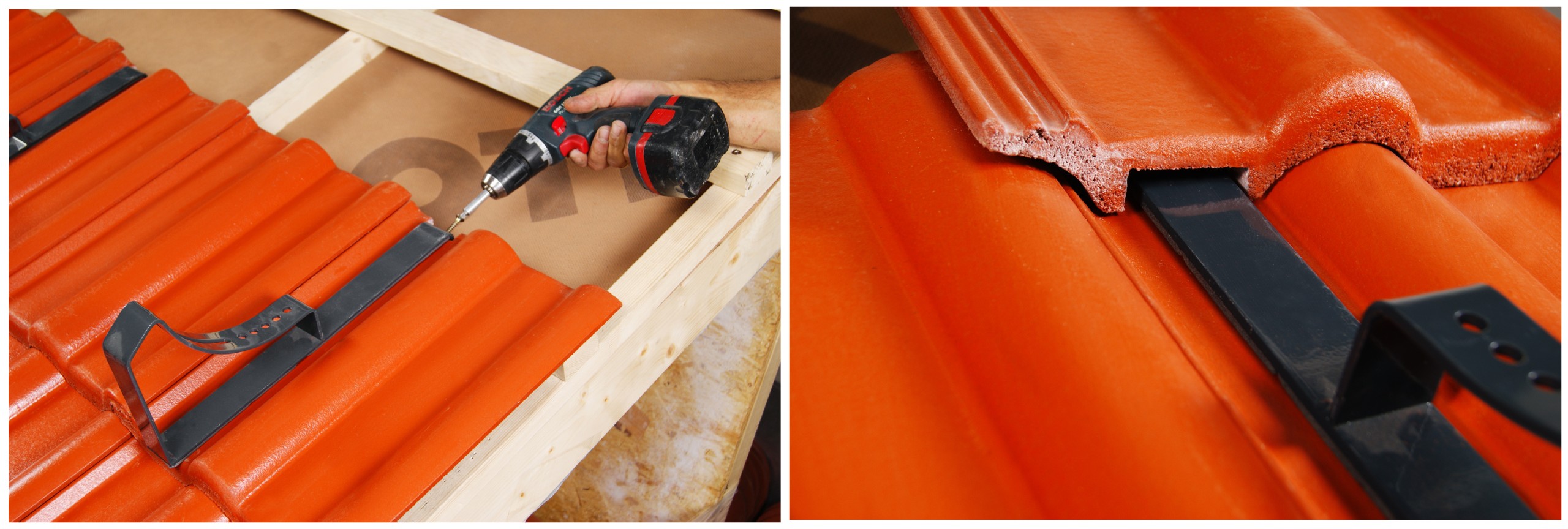

• Кронштейны, установленные на крышах к рейкам вспомогательной черепицы (9) крепятся покрытые керамикой и бетоном нахлесты.
• Сначала установите нижнюю часть кронштейна (1а) так, чтобы нижний край следующей черепицы составлял примерно 1 см. см от нижней части кронштейна. Кронштейн прикручивается к вспомогательной рейке с помощью шурупов с конической головкой мин. Ø6 мм х 45 мм или шурупами с шестигранной головкой диаметром 8 мм (5).
• После укладки черепицы в следующем ряду установите верхнюю часть кронштейна (1b), совместив ее. и соединив его с нижней частью кронштейна винтами (1а) с винтами М8 х 20 мм (2). Прикрепите верхний кронштейн к вспомогательной планке (9) с помощью шурупов с конической головкой мин. Ø6 мм x 45 мм или шурупами с шестигранной головкой диаметром Ø8 мм (5).
• При установке кронштейнов не забудьте правильно пришлифовать замки в черепице на ширину плюс примерно 1- 2 см от ширины кронштейна.
• Затем прикрепите винты к кронштейну. M8 x 20 мм, привинтите опору верстака трубочиста (3) или ступеньку трубочиста так, чтобы платформа верстака (4) или ступенька находились в горизонтальном положении ±3%.
• Закрепите верстак трубочиста. платформу с помощью винтов M8 x 20 мм (2 ) в подставку через боковые отверстия в платформе и подставке. Ступенька трубочиста прикручивается непосредственно к кронштейну DBDC-KARP.
• Количество кронштейнов зависит от длины лавки: для лавки длиной до 1,2 м используем 2 соединителя, для лавки 1,5. м мы используем 3 кронштейна, однако для скамьи длиной 3 м минимум 6 кронштейнов. Максимальное расстояние между опорами не может превышать 800 мм.
