Балластная конструкция, фотогальваника, регулировка 15-20°, L = 900 мм, BM-03

Применение:

Неинвазивный дизайн. Плоская крыша. Покрытие рубероид, мембрана.

Монтаж: Балластная нагрузка – бетонные блоки В6.

Конструкция рассчитана на модули максимальной шириной 1134 мм

Конструкция предназначена для модулей максимальной шириной 1134 мм

h2>

Конструкция:

• Конструкция из стали с высокостойким антикоррозионным покрытием Magnelis.
• Химический состав покрытия Магнелис с добавлением алюминия и магния на данный момент является лучшим защитным слоем с точки зрения антикоррозионной защиты, доступным на рынке.
• Технологии формования листового металла, используемые в процессе производства, и использование высококачественных сырье обеспечивает 25 лет антикоррозионной защиты нашей продукции.
• Длина конструкции: L=900 мм

Преимущества:

• Конструкция не требует использования поперечных профилей Сборка РР-01.
• Быстрота монтажа, достаточно разместить конструкцию на крыше на соответствующем расстоянии в зависимости от длины панелей и доступной ширины крыши.
• Конструкция позволяет нивелировать неровности поверхности крыши за счет регулировки высоты задней опоры в диапазоне +- 40 мм при среднем угле наклона 17,5°.
• Специальные острые колющие выступы на конструкции вызывают металлическое соединение отдельных панелей, что делает невозможным Требуется индивидуальное заземление панелей или использование специальных заземляющих пластин.
• Конструкция допускает монтаж по схеме «юг» или «восток-запад».

< б>Аукцион ведется на одно балластное сооружение. При установке, например: 3 панелей горизонтально в один ряд, следует заказать 4 шт конструкции.

В комплект должны входить концевые фиксаторы КК-302, КК-352 или КК-402 и средние зажимы КС-302, КС-352 или КС-402, количество по необходимости, в наличии на других наших аукционах.

Бетонные блоки B6 видны на чертежах в комплект поставки не входит.

Сборка:

• Прикрепите и отрегулируйте заднюю опору на средний угол 17,5. ° винтом М8 (затяните винт на высоте маленького отверстия (индикатора) на регулировочном бобине).
• Установите отдельные конструкции на крыше, соблюдая соответствующие расстояния между последующими рядами.
• Загрузка конструкции бетонными блоками B6.
• Отрегулируйте задние опоры, чтобы получить ровную плоскость для установки панелей, тем самым устраняя любые возможные неровности, вызванные уклоном крыши.
• Закрепите панели с помощью стандартных фотоэлектрических зажимов, соблюдая осторожность. чтобы панели были вровень с конструкцией. в случае «раскачивания» панели измените высоту задних опор.
• Правильно отрегулированные опоры должны создавать однородную поверхность для фотоэлектрических панелей.

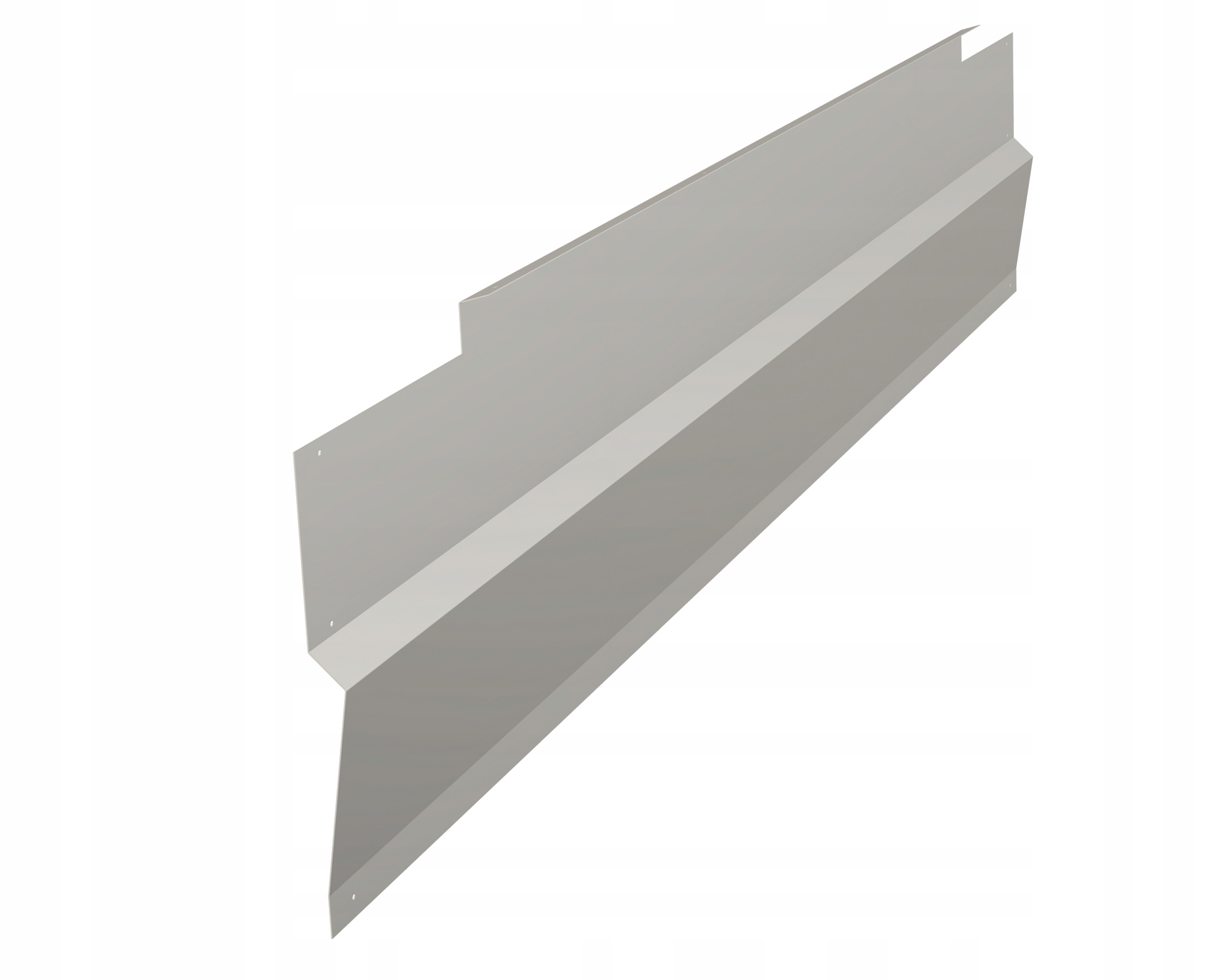

• В случае монтажа панели в системе «юг», рекомендуется дополнительно установить ветрогенератор BW-17, имеющийся на другом нашем аукционе. Ветровая распорка защищает панели от чрезмерных ветровых нагрузок, особенно в случае больших панелей. Специальная конструкция ветровой распорки позволяет дополнительно крепить панель к ветровой распорке с помощью шурупов.

Во вкладке «Дополнительная информация» вы найдете полный каталог фотоэлектрических конструкций, предлагаемых нашей компанией.

Другие элементы фотоэлектрических установок в наличии на других наших аукционах.
