Модуль оповещения управления BasicGSM-BOX 2 GSM0

Модуль Ropam BasicGSM 2 предназначен для интеграции с ПКП, контроллерами, реле и т. д. благодаря двоичным входам и выходы. Благодаря встроенному GSM-модему возможна отправка уведомлений о событиях в системе (SMS, VOICE, e-mail) и удаленное управление. Модуль имеет 2 аналоговых входа b> к которым можно подключить дополнительные модули (например, датчик температуры), позволяющие расширить функции устройства.

SMS, CLIP, DTMF и приложения : Для управления используются RopamBasic и RopamDroid.

⏩ Возможно использование Модуля BasicGSM-BOX 2

• оповещения для систем охранной сигнализации
• дома системы автоматизации, функции реле времени,
• системы управления через сеть GSM, двоичные сигналы ввода-вывода,
• системы контроля и контроля температуры, например серверные помещения, холодильники (вакцины), холодильные склады, термические процессы,
• системы контроля и наблюдения для аналоговых значений от датчиков с выходами 0-10[В], 4-20[мА], например, датчики относительной влажности, температуры, уровня воды и т. д.
• регулирование температуры,
• системы контроля доступа,
• контроль и управление техническими процессами, например, насосные станции, котельные центрального отопления, племенные фермы

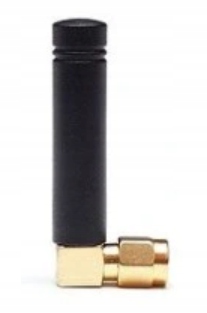

⏩ Антенна GSM Ropam AT-GSM-MINI90, угловая 90°, всенаправленная предназначена для внутреннего использования. Возможна установка в разъем SMA и на корпусе системы.

Технические характеристики:

• частота : двухдиапазонный, 900/1800 МГц, всенаправленный
• разъем SMAm, угол наклона 90°
• усиление: 2,15 дБи
• КСВ <2,0
• импеданс: 50 Ом
• поляризация: вертикальная, всенаправленная
• цвет: черный
• размеры: ø 10 x 48 мм
• температура . эксплуатация: -30°С ... +85°С

✅ Основные характеристики модуля BasicGSM-BOX 2

• встроенный модем GSM/GPRS-2G
• Обнаружение помех GSM: отчет о состоянии выхода и запись в память событий.
• 8 входов, включая 6 НО/НЗ входов (I1-I6) и 2 НО/НЗ GND/+12В или входы 0-10В, 4-20мА
• 8 входов, включая 6 НО/НЗ входов (I1-I6) li >
• Вход FAC для контроля напряжения переменного тока, например, панели управления охранной сигнализацией
• 4 выхода, управляемые через SMS, CLIP, DTMF, RopamBasic, системные события, логический процессор, подтверждение постановки/снятия с охраны (функция доступна на версия v2.3)
• 1 выход AUX с защитой (1А)
• уведомление: SMS/VOICE/CLIP/E-MAIL/GPRS
• SMS: независимое сообщения о событиях в системе
• VOICE/CLIP: независимое голосовое соединение для событий в системе с помощью голосовых сообщений или прослушки (AMR-1)
• поддержка температуры серии TSR-x датчик температуры и влажности RHT-2x (функция доступна начиная с версии v2.3), термостат GSM.
• функция проверки соединения: SMS, SMS STATUS, CLIP, электронная почта,
• оптическая индикация работы и радиуса действия GSM.
• память на 1000 событий с перезаписью.
• функции ограничения затрат и количества передач.
• SMS/CALL/E-mail (SMTP ) уведомление
• пользователей: 8 номеров телефона, 8 адресов электронной почты, приложение RopamBasic
• Поддержка USSD-кода через RopamBasic/SMS (контроль предоплаченных карт и смена услуг)< /li>
• автоматический контроль предоплаченных карт (мин. . количество)
• часы RTC, календарь, синхронизация с сетью GSM или сервером NTP
• возможность загрузки и воспроизведения 8 голосовых сообщений
• дистанционное программирование через GPRS (RopamBridge сервер)
• microUSB для локального программирования (Usb-USBmicro)
• модуль сигнализации, функции ПКП
• интуитивная визуализация и управление ПКП
>
• разъем nanoSIM
• работает с блоком питания PSR-ECO-2012 (не входит в комплект)
• 2 аналоговых входа AI1, AI2 (I7-I8), настраиваемые: 0-10В или 4-20мА
• 4 выхода: релейный выход О1, транзисторные выходы О2-О4 с защитой от короткого замыкания (0,7А)
• съемные разъемы и разъемы
• 32-битный микропроцессор, встроенная система реального времени RTOS.
• Источник питания 12 В постоянного тока с контролем напряжения постоянного тока (рекомендуется контролируемый источник питания, буферный источник питания: PSR-ECO-2012 - не входит в комплект)< /li>
• мобильные приложения:

  - RopamBasic (Android, IOS) для онлайн-управления через GPRS и сервер RopamBridge

  - RopamDroid (версия Android 2.1 ÷ 6) для управления через SMS

⏩ Логический процессор:

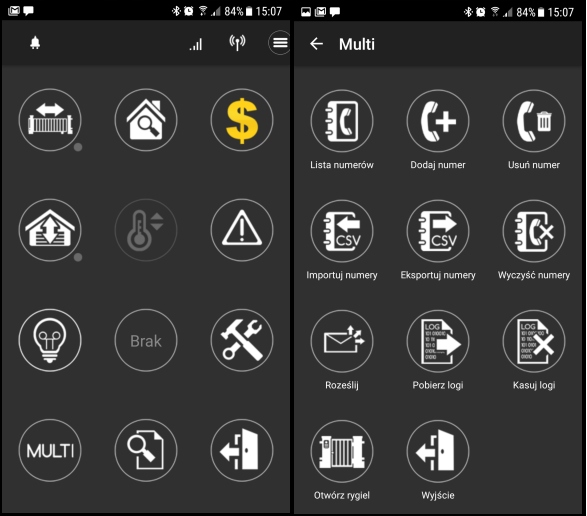

⏩ RopamDroid

Приложение можно скачать из Google Play — система Android (версия 2.1 ÷ 6). Позволяет управлять модулями следующих серий: BasicGSM, BasicGSM 2, MultiGSM, NEO, NeoGSM, OptimaGSM. Он основан на SMS-связи, что позволяет передавать небольшие объемы данных, тем самым экономя и контролируя расходы, связанные с эксплуатацией системы.

⏩ RopamBasic:

Приложение доступно для загрузки в Google Play Store (Android) и App Store ( iOS) основана на GPRS-связи, что позволяет передавать небольшие объемы данных, тем самым экономя и контролируя расходы, связанные с работой системы.

✅ Технические характеристики:

• Индикация сбоя питания постоянного тока: U<11 В
• нагрузка мощность выходов O1: In=1,0A при 30 В постоянного тока / 50 В переменного тока.
• Нагрузка на выходе AUX: In=1,0A (постоянно), Ipeak=1,3A (временно). )
• Выход AUX от короткого замыкания и тепловая защита: Ilim=1,0~1,7A Tj, Tc=125 градусов C (условие: ограничение тока короткого замыкания или перегрузка на выходе)< /li>
• нагрузка выходов O2-O4: 700 мА при 30 В постоянного тока макс. (без защиты от короткого замыкания)
• GSM-модем: Quectel M66 (Quad-Bank, GPRS класс 10), обнаружение помех GSM
• GSM работает частота модема: 850/900/1800/1900 МГц (переключается автоматически)
• тип передачи данных: SMS, VOICE, GPRS, E-mail (протокол SMTP)
• sаудиосигнал AUDIO IN, AUDIO OUT (разъем VSR): 2 В (среднеквадратичное значение)
• двоичные входы (программируемые): НЕТ , NC hi-Z/~200 Ом, ~320 Ом/hi-Z импеданс линии для данного типа (нет нарушений/нарушений)
• аналоговые входы (программируемые) I7, I8: Uin= 0–10 В пост. тока макс. (импеданс Z=270КОм, разрешение 10мВ, точность 1% от всего диапазона); Iin=4-20 мА макс. (разрешение 0,02 мА, точность 1 % от всего диапазона)
• разъемы: AWG: 24–12 расширяемые
• напряжение питания:
• b> U=10,5~14,5 В постоянного тока при 1,5 А мин.
• Ток потребления модульными системами (без выходов): 40 мА / 50 мА / 300 мА (мин/среднее/макс.)
• класс окружающей среды: II
• рабочая температура: -10 градусов C... +55 градусов C
• Относительная влажность: 20%...90% без конденсации
• Размеры электронной платы:
• Размеры электронной платы: б > 68 x 87 x 32 (+/- 1) мм
• вес: 65 г

Код производителя: BasicGSM-BOX 2
