бездротовий мікрофон, FM трансмітер 80 - 110 МГц
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 106
Заказывая «бездротовий мікрофон, FM трансмітер 80 - 110 МГц» данный товар из каталога «Монтажные комплекты» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Миниатюрный беспроводной микрофонный модуль с относительно большим радиусом действия.
Может использоваться как подслушивающее устройство, радиопередатчик для голосовой связи, FM-передатчик и т.д.
Мне встречались идеи использовать его в тюрьмах для связи с внешним миром – из-за незаконности такого использования – не рекомендую.
Метод прием передаваемого сигнала:
Обычные домашние FM-радиоприемники. Радиоприемники, которые используются во многих современных телефонах, автомобильных радиоприемниках и т. д.
Диапазон излучения:
Дальность линейной передачи без препятствий может достигать 800 метров и более. - с источником питания 6 В, профессиональной антенной минимум 80 см. Данные подтверждены результатами радиотеста высокой чувствительности Desheng PL606. Если антенна слабее или в окружающей среде есть препятствия, например здания, эффективное расстояние покрытия будет уменьшено.
Преимущества продукта:
- Встроенный микрофон с внешним аудиовходом (моно),
- Частота передачи плавно регулируется.
- Мощность передачи: при питании от 5 В она может достигать 150 мВт, а дальность действия быть более 300 метров!
- Все компоненты, используемые для сборки устройства, импортные, что обеспечивает стабильную работу, частота не дрейфует, сигнал остается в заданном диапазоне.
- Широкополосный доступ модуляция, супер хорошее качество звука, сравнимое с качеством звука станции FM-радио.

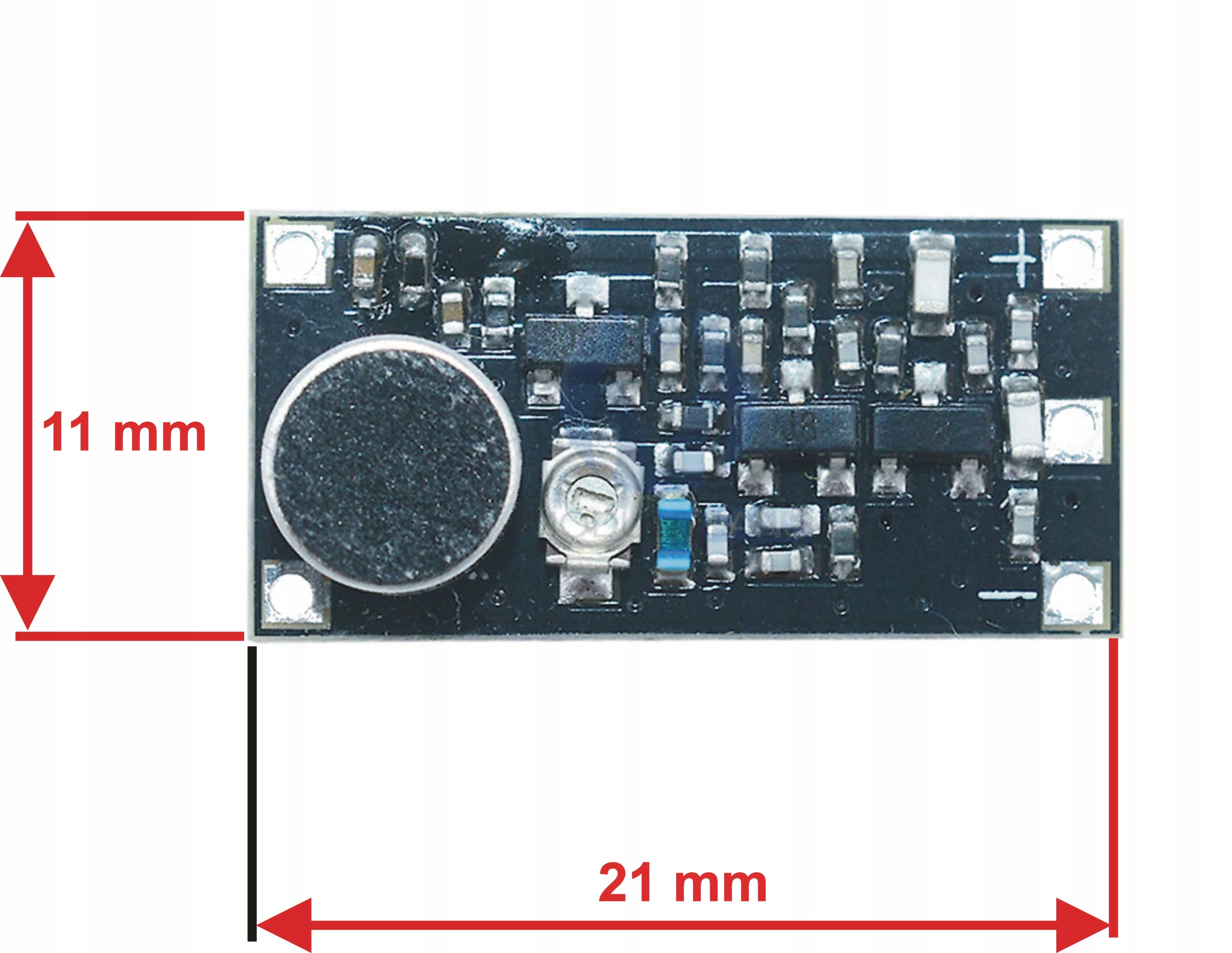

На рисунке ниже показаны размеры модуля.
Высота (благодаря использованию низкого микрофона) составляет всего 3,50 мм.

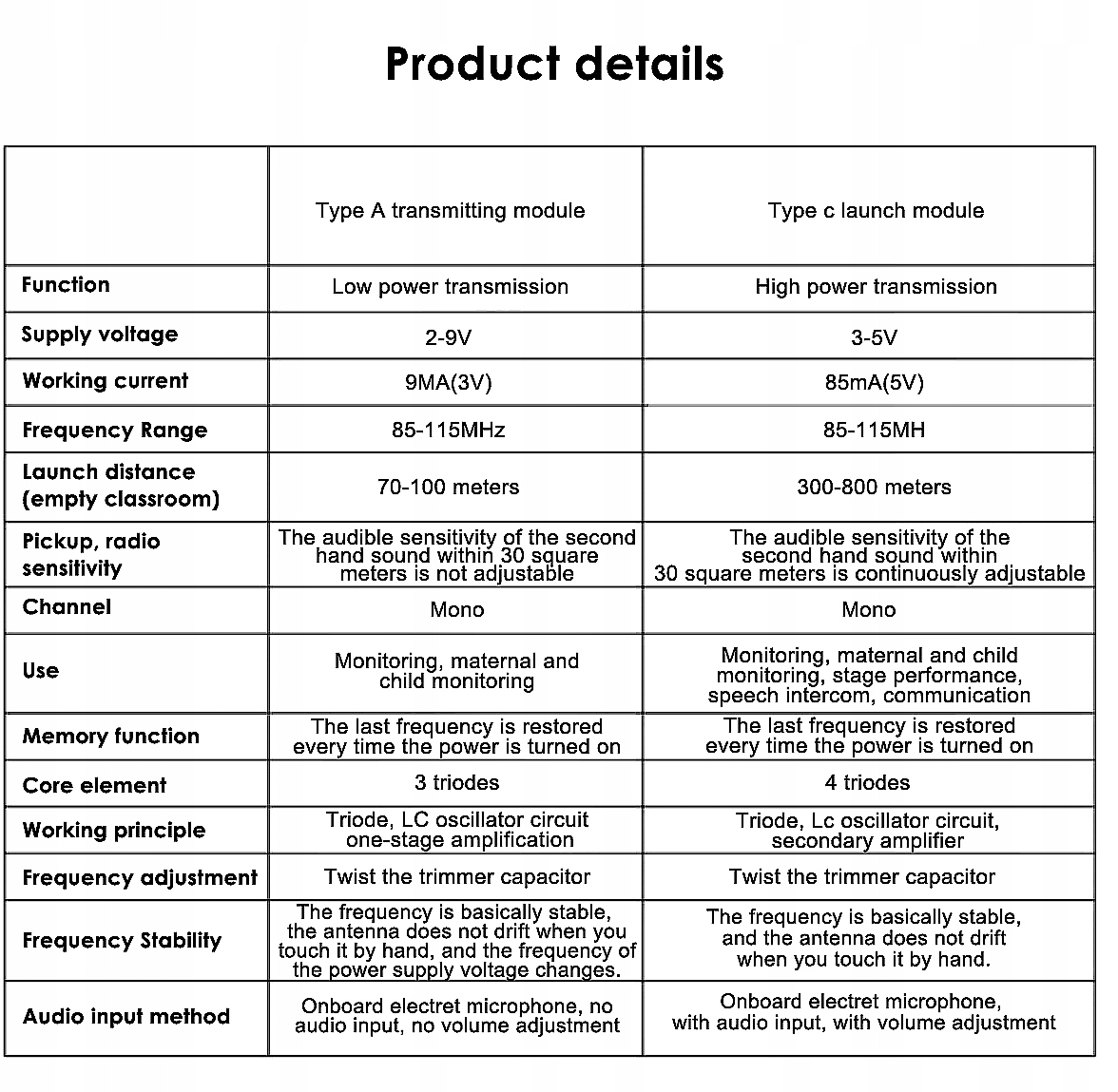

Параметры устройства:
- Рабочее напряжение: 2–9 В постоянного тока
- Потребляемый ток: 9 мА ( при 3 В),
- Опорное расстояние: открытая площадка 100 метров, 10–30 метров с препятствиями в помещении (испытание выполнено при напряжении 3 В, увеличение напряжение увеличивает диапазон) - не превышайте допустимое напряжение, так как это может привести к повреждению модуля.
- Рабочая частота: 85 МГц – 115 МГц (обычно между 99 - 101 МГц (загрузка частоты по умолчанию)
- Метод приема: радио FM 88 - 108 МГц, с телефоном с функциями приема FM-сигнала - после определения частоты, на которой работает модуль настраивается.
- Регулировка частоты: регулируемый подстроечный конденсатор,
- Выходное сопротивление: 50 Ом,
- Размеры модуля: 21 мм х 11 мм х 3,5 мм. мм.< /li>
Модуль выполнен в виде усилителя мощности высокой частоты на основе модели. Из-за большой мощности для полноценного ее использования необходимо правильно настроить антенну. Рекомендуется использовать стержневую антенну длиной 75 см или эмалированный провод сечением примерно 1 мм. припаян непосредственно к плате модуля.
На рисунке ниже показаны точки подключения питания и антенны.
На видимые рядом с микрофоном площадки можно подать моноакустический сигнал, который будет излучаться, как от FM-передатчика.
>Запуск устройства:
После подключения антенны к плате модуля подключите источник питания – никогда наоборот. Затем проверьте, теплые ли элементы на плате - они должны заметно, слегка нагреться - это означает, что система работает правильно.
Настройте радиоприемник на один определенный диапазон (частоту) и попробуйте настроиться на него. установленную полосу поворотом конденсатора на плате модуля - если это затруднительно, используйте обратный метод.
(рекомендуется) Поместите подстроечный конденсатор где-нибудь в середине его вращения. и оставь это там. При излучении каких-либо сигналов от передатчика ищите диапазоны радиостанции, пока не услышите передаваемый звук.
(рекомендуется) После первоначальной синхронизации с радиостанцией можно параллельно сдвигать частоту в радиоприемник и передатчик для размещения сигнала в месте, свободном от официально транслируемых радиопередач.
Если вы не можете найти диапазон, на который настроен микрофон, не сообщайте о неисправности модуля, а начните анализ самостоятельно - вероятно, вы не до конца выполнили приведенные выше инструкции.
Любые попытки узнать рабочую частоту устройства с помощью радио в мобильном телефоне могут оказаться неэффективными. Первую настройку следует производить с помощью обычного радиоприемника и только потом, зная полосу передачи, устанавливать ее в телефонном радиоприемнике. Автоматическое сканирование (без знания частоты передачи) в цифровых радиостанциях часто неэффективно.
