ПРОФЕССИОНАЛЬНЫЙ БЕСПРОВОДНОЙ МОДУЛЬ 12-24В ДЛЯ КАМЕР ЗАДНЕГО ОБРАДА - ДЕЙСТВИЕ ДО 80М (150-200М по данным производителя)

Беспроводной передатчик и приемник для камер заднего вида

КОРОТКО О ПРОФЕССИОНАЛЬНОМ БЕСПРОВОДНОМ МОДУЛЕ 2,4 ГГц

• Профессиональный беспроводной модуль для камер заднего вида, работающий на расстоянии до 80м (по данным производителя 150-200м)
• Питание модуля 12–24 В
• Надежное качество изготовления и внешние антенны, увеличивающие радиус действия
• Индикация работы с помощью светодиода
• Модуль, совместимый со всеми камерами, передающий ВИДЕО-сигнал через разъем RCA («CINCH»)
• Передатчик
• Передатчик (подключенный к камере) также передает питание на камеру

СХЕМА ПОДКЛЮЧЕНИЯ

(монитор и камера заднего вида в комплект не входят)

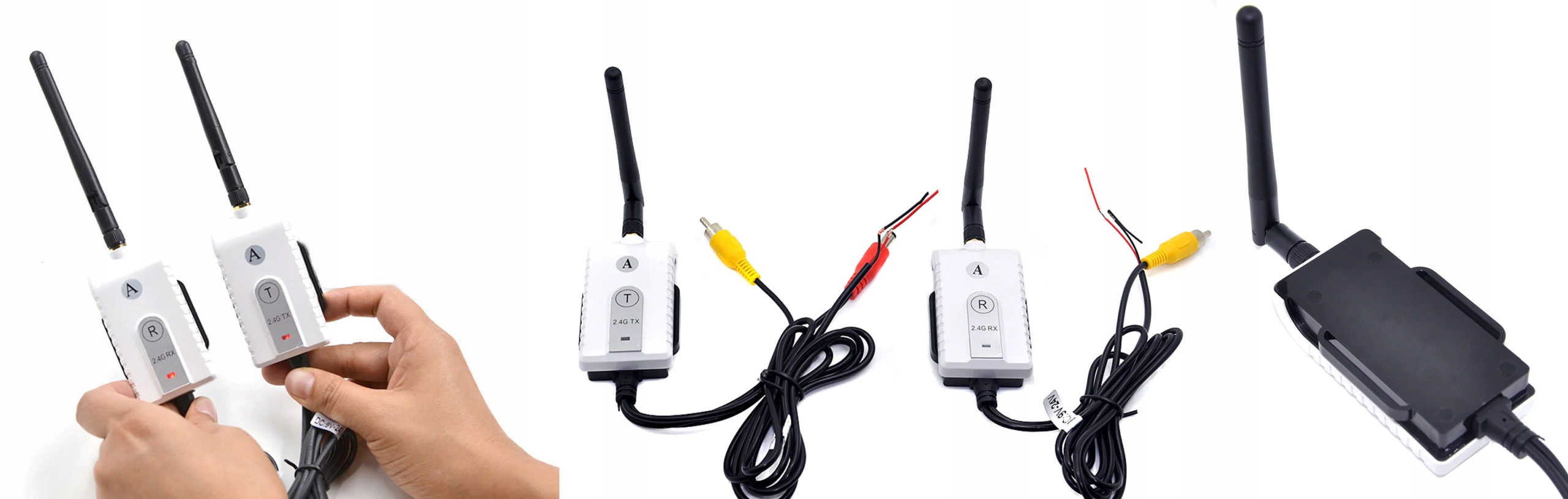

С ПРАВОЙ СТОРОНЫ – ПЕРЕДАТЧИК

Маркировка на корпусе буквой «Т»

Подключите разъем ВИДЕО-сигнала от камеры к передатчику (желтый разъем)

подключите розетку питания камеры к вилке передатчика (красная вилка)

подключите питание передатчика к 12/24В (красный провод к плюсу установки, черный провод к земле)

ВНИМАНИЕ - ПЕРЕДАТЧИК НА КАМЕРУ БУДЕТ ПЕРЕДАВАТЬ ТОТ НАПРЯЖЕНИЕ, КОТОРОЕ ПОЛУЧАЕТ НА ВХОДЕ

С ЛЕВОЙ СТОРОНЫ – ПРИЕМНИК

Маркировка на корпусе буквой «r»

Подключите разъем ВИДЕО-сигнала от монитора к ресиверу (желтые штекеры)

подключить питание приёмника к 12/24В (красный провод к плюсу установки, чёрный провод к массе)

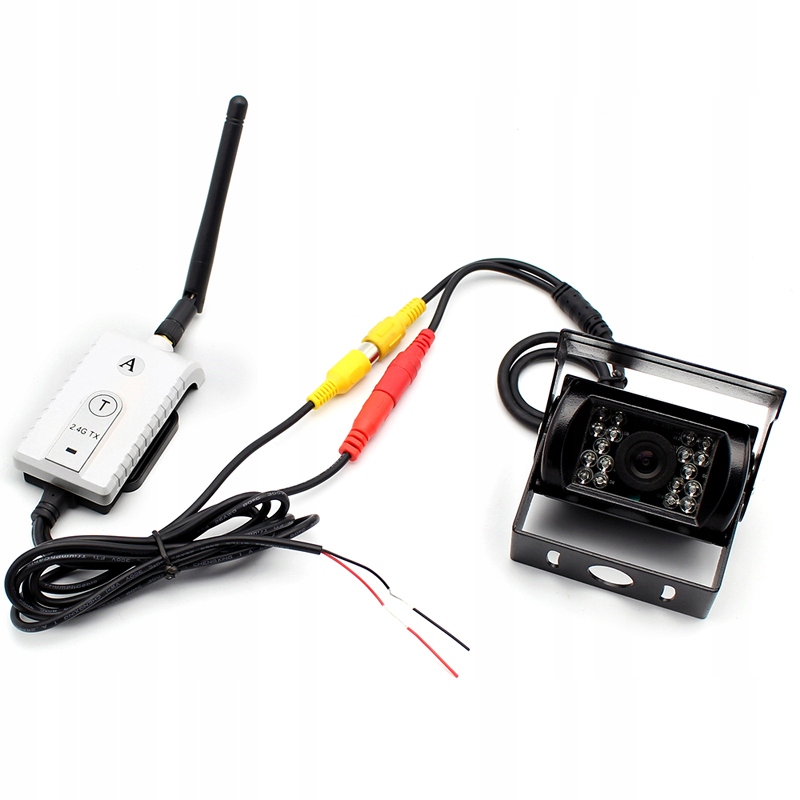

В КОМПЛЕКТ ВХОДИТ ПЕРЕДАТЧИК (ПЕРЕДАТЧИК), ПОДКЛЮЧЕННЫЙ К КАМЕРЕ

(камера на фото в комплект не входит)

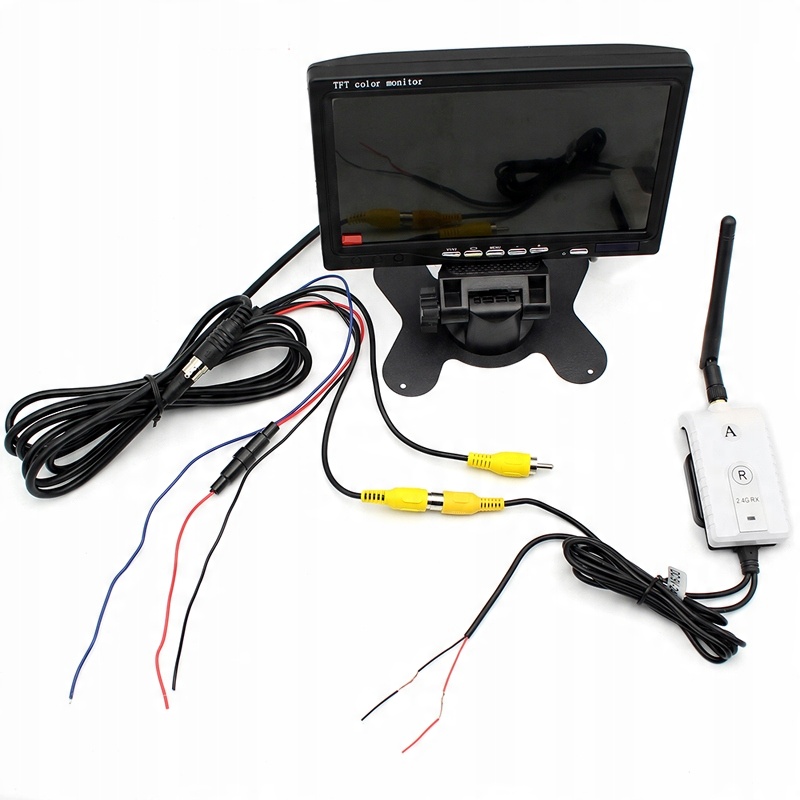

В КОМПЛЕКТ ВХОДИТ ПРИЕМНИК, ПОДКЛЮЧЕННЫЙ К МОНИТОРУ

(монитор на фото в комплект не входит)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Напряжение питания: 12-24В
• Потребляемый ток: ~150мА
• Количество каналов: 1
• Диапазон: в соотв. производитель 150-200м, наши измерения проводились до 80м.
• Рабочая температура:-10°C~+50°C
• Вес :58 г
• Длина силовых кабелей модуля: ~140 см
• Длина сигнального кабеля: ~20 см

УСТАНОВИТЬ СОДЕРЖИМОЕ
