Бесконтактный индуктивный датчик уровня жидкости NPN
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 13
Просматривая «Бесконтактный индуктивный датчик уровня жидкости NPN» данный товар из каталога «Датчики и преобразователи» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Бесконтактный датчик уровня жидкости XKC-Y25-NPN
Параметры модуля:
- Модель: XKC-Y25-NPN
- Тип датчика: бесконтактный
- Входное напряжение (InVCC): постоянный ток 5–12 В
- Ток: 5 мА
- Выходное напряжение (высокий уровень): InVCC (равно входному напряжению)
- Выходное напряжение (низкий уровень): 0 В< /li>
- Выходной ток: 1–100 мА
- Время отклика: 500 мс
- Рабочая температура: 0–105°C
- Толщина резервуара: 0– 13 мм
- Влажность: 5–100 %
- Материал: ABS
- Защита: IP67
- Диаметр датчика: 28 мм >
- Высота датчика: 16,9 мм
- Длина кабеля: 480 мм
Метод подключения
Описание товара
Бесконтактный (вероятно, не индуктивный - ошибка в названии аукциона) датчик уровня жидкости, не требует физического контакта с жидкостью, которой может быть, например, кислота. Датчик позволяет определить наличие жидкости в баке на заданном уровне. Единственное условие - бак не металлический. Подключение нескольких датчиков позволит точно определить количество материала в баке.
Сенсорный модуль 100% новый, не использовался.

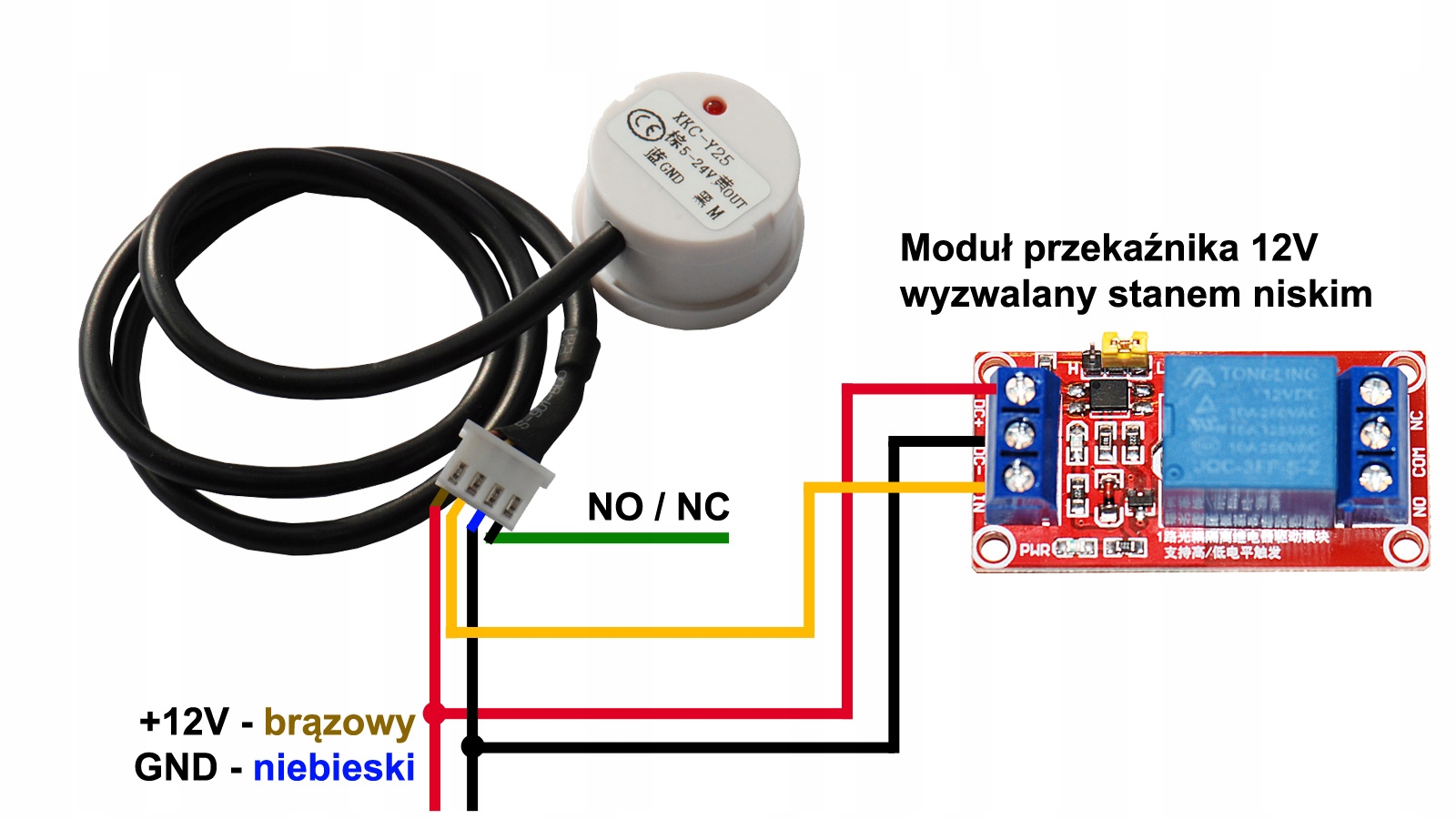

Пример подключения реле 12 В (триггер низкого состояния)
Питание 12 В для датчика и модуля реле.
Обнаружение жидкости датчиком включает модуль реле .
Подключение разъема NO/NC к земле вызывает противоположный эффект: непрерывную работу релейного модуля, а при обнаружении жидкости модуль отключается.
Пример подключения к Arduino UNO
Пример кода Arduino:
void setup()
{
pinMode(A0, INPUT);
Serial.begin (9600);
voidloop()
{
float val = AnalogRead(A0);
Serial.print("показания датчика жидкости: ");
Serial.println(val);
delay(500);
}
При обнаружении жидкости считываемое значение: 512
Нет жидкости: 1023
