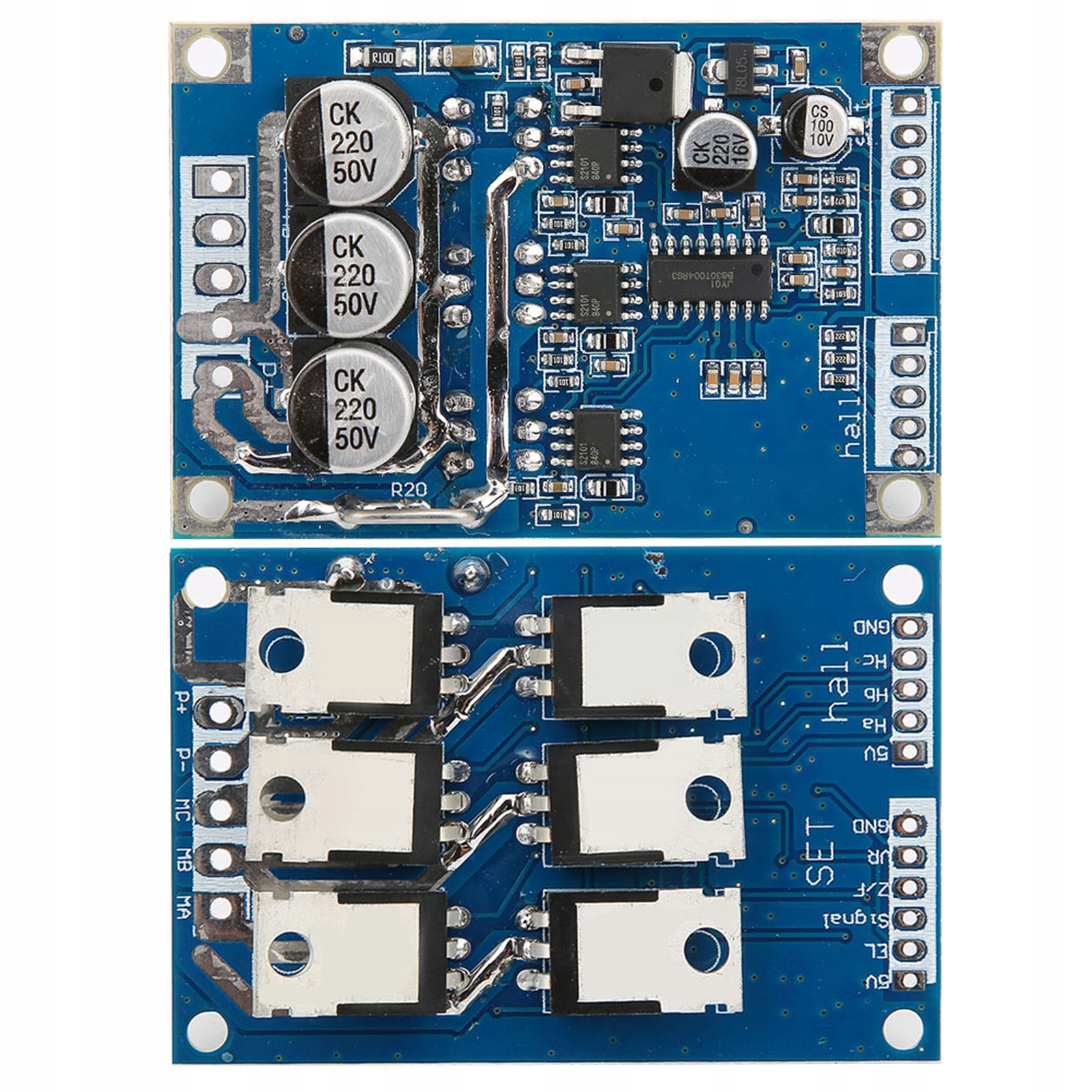

Бесщеточный драйвер постоянного тока 12–36 В, 15 А, 500 Вт
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 9
Просматривая «Бесщеточный драйвер постоянного тока 12–36 В, 15 А, 500 Вт» данный товар из каталога «Силовые устройства», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.
Особенность:1. Рабочее напряжение: постоянный ток 12–36 В
2. Рабочий ток: 3. Мощность драйвера: 4. Скорость напряжения: 0,1-5 В
5. Рабочая температура: -40-85С
. Бесщеточный драйвер постоянного тока, 12–36 В, 15 А, 500 Вт
. Бесщеточный драйвер постоянного тока 12–36 В, 15 А, 500 Вт
Спецификация: Описание:
100 новых и высококачественных
Спецификация:
Рабочее напряжение: постоянный ток 12–36 В
Рабочий ток: Мощность драйвера: Скорость напряжения: 0,1–5 В
Рабочая температура: -40–85C
Флаг: 90 относительная вялость
Срыв защита: да
Включить управление: да
Защита от перегрузки по току: да
Управление рулевым колесом: да
Сигнал управления скоростью: да
Размер: 63*42*17 мм (Д * Ш * В); Размер зонда 300 см, длина: расстояние от центра монтажного отверстия 57 мм; ширина: постоянное расстояние от центра отверстия 36,5 мм
Клемма питания Выход:
VCC (положительный источник питания)
GND (отрицательный)
MC(фазы двигателя W)
MB(фазы двигателя V)
MA (фаза двигателя U)
Установка стороны управления:
Земля клеммы управления GND
VR конец регулятора 0–5 В (соответствует 10 скоростям двигателя — 100)
ZF реверсивное управление (подключено к 5 В или земле, может загружать направление вращения двигателя)
M импульсный выход тахометра (в соответствии с количеством полюсов двигателя, соответствующим количеству импульсов на оборот выходного числа)
EL включает клемму управления (подключенную к 5 В или заземление, а затем 5 В, земля останавливает двигатель)
Клемма управления 5 В 5 В
HALL для клемм Холла:
Положительная мощность Холла 5 В
Сигнал HaHall
Hb Сигнал Холла
Hc Сигнал Холла
GND Холл отрицательный
Подключение:
Контроль управления для SET:
1. Способы подключения управления скоростью двигателя: доступная скорость системы потенциометра также может быть подключена к управлению MCU, когда проводка управления потенциометром, средний контакт потенциометра подключен к порту скорости VR, потенциометр подключен к обоим концам напряжения 5 В и более высокая скорость GND.
2. Методы подключения управления двигателем: можно переключить управление, также можно подключить к управлению MCU, к GND в одном направлении, затем к 5 В в одном направлении.
3. Импульсный сигнал скорости: высокая и низкая выходная мощность. ИС не может понять информацию из запроса клиента.
Входы сигнала холла для зала:
Показана схема подключения, один соответствует HA, HB, HC и на двигателе, источник питания 5 В, подключенный к машинному залу, сигнализирует положительный сигнал, отрицательный сигнал источника питания GND к машинному залу.
