ПРОФЕССИОНАЛЬНАЯ ПАЯЛЬНАЯ СТАНЦИЯ TOUCHBGA GM390 5,45 кВт С 7-ДЮЙМОВЫМ УПРАВЛЯЮЩИМ КОМПЬЮТЕРОМ

ТРИ ТИПА НАГРЕВАТЕЛЕЙ (ИК, ГОРЯЧИЙ ВОЗДУХ, КВАРЦЕВЫЙ) КАМЕРА И 17-ДЮЙМОВЫЙ ЖК-МОНИТОР

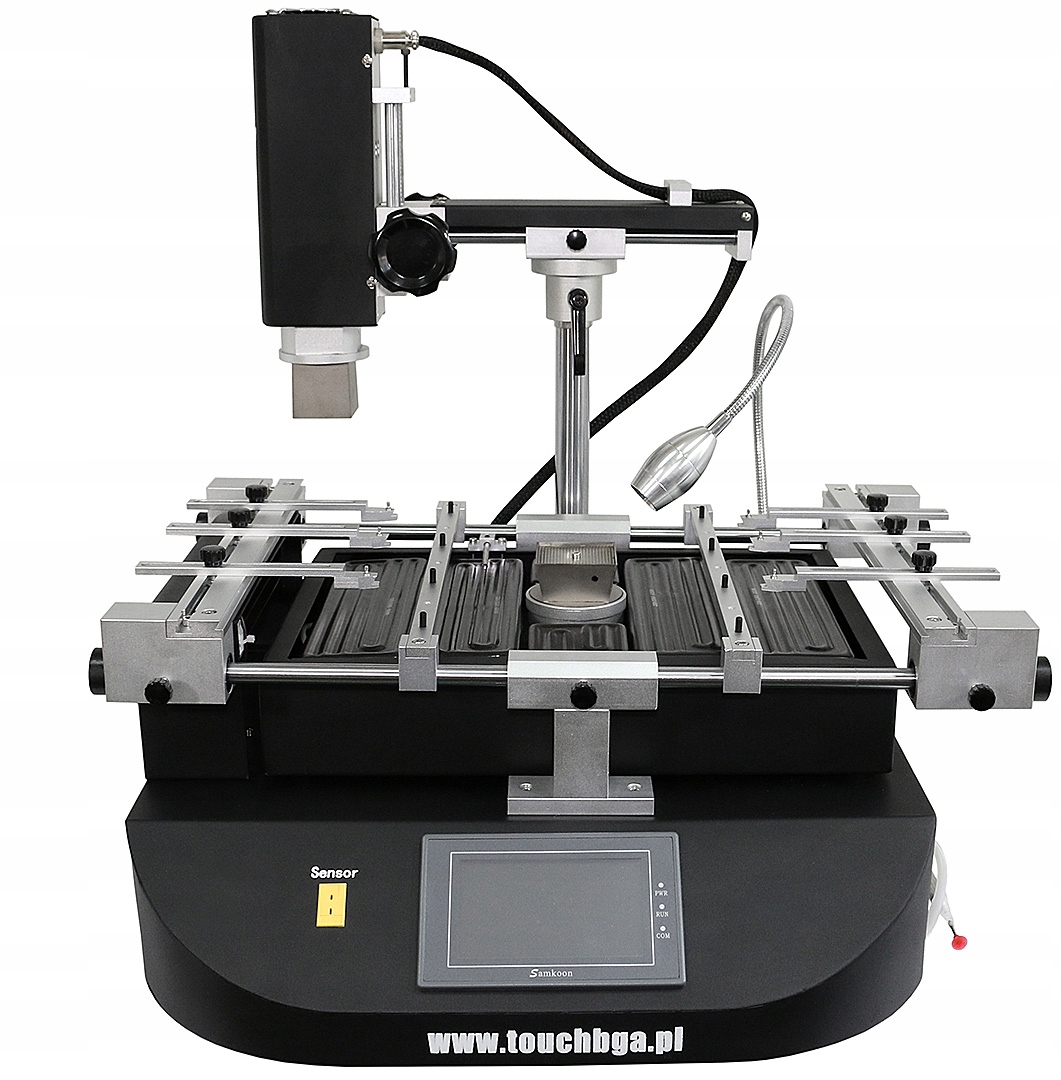

Интегрированная система ремонта чипов BGA TOUCHBGA GM390 — профессиональное и современное решение для разборки и сборки систем BGA, uBGA, CBGA, CCGA, CSP, QFN, MLF, PGA для бытовой электроники, медицинской и телекоммуникационные услуги, военная промышленность, автомобилестроение.

Аппарат предназначен для ремонта материнских плат компьютеров, видеокарт, ноутбуков, консолей, мобильных телефонов, автомобильных модулей и контроллеров, изготовленных как с использованием свинцовой, так и бессвинцовой технологии пайки. Особенно рекомендуется для работы с большими печатными платами.

Высокая мощность и эффективная система охлаждения обеспечивают эффективную работу и сокращают время воздействия высокой температуры на плату до минимума.

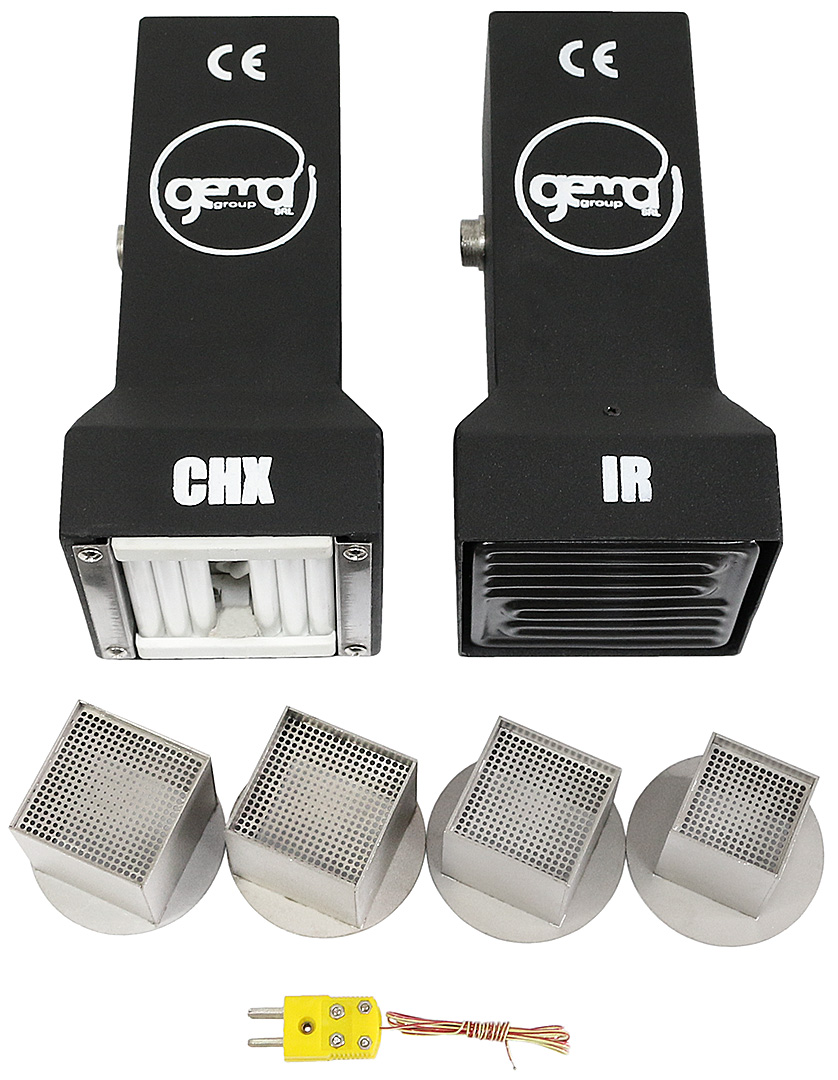

Отличительными особенностями данной станции являются: высокая мощность нагрева, большая площадь поверхности для печатной платы, 3 зоны нагрева, сенсорная панель управления с микропроцессорным управлением, 3 типа верхних нагревательных элементов в стандартной комплектации.

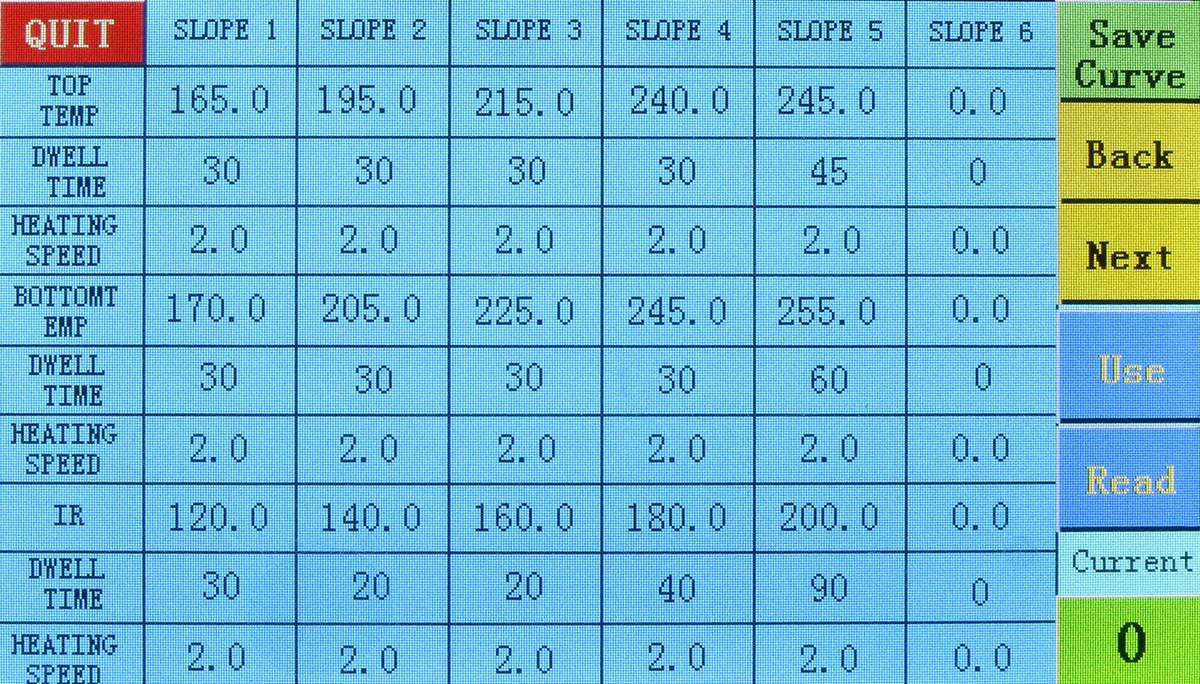

BGA-станция GM390 позволяет программировать 50 профилей нагрева, отслеживать их на постоянной основе и изменять уже заданные параметры в любое время (в том числе во время нагрева). Чтобы лучше обеспечить конечный эффект, каждый профиль можно запрограммировать на 6 температурных блоков. После завершения процесса нагрева весь ход процесса можно проанализировать на дисплее.

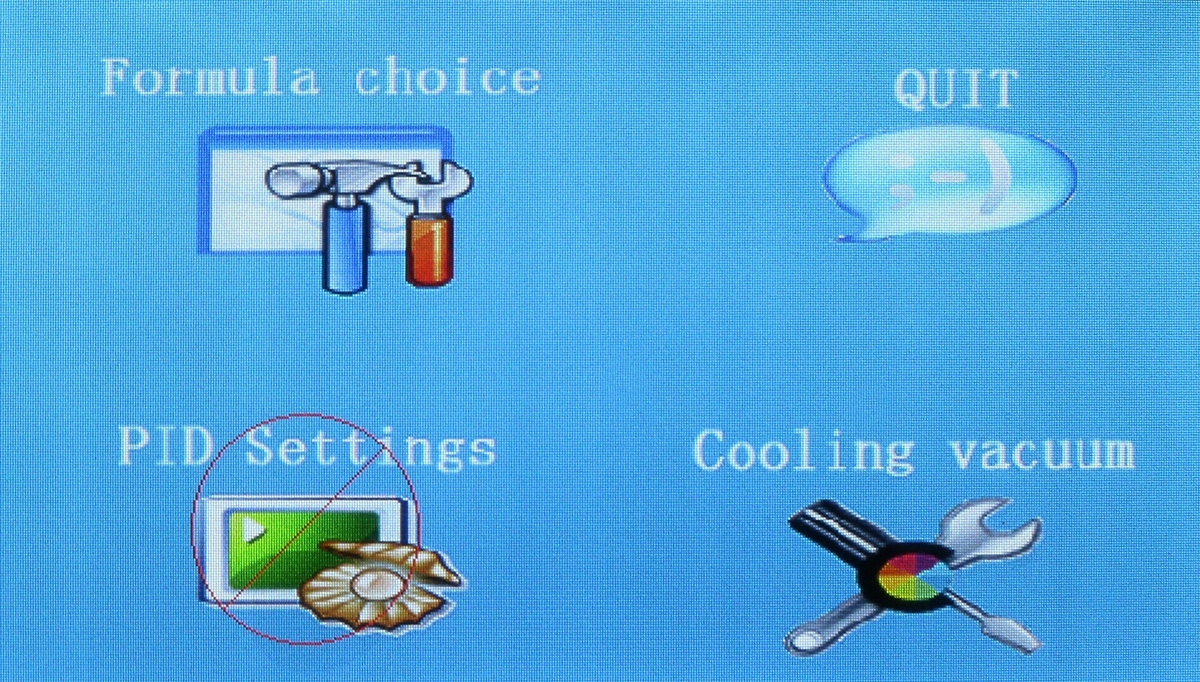

Все параметры, например, заданную температуру, время нагрева, скорость повышения температуры с течением времени, время охлаждения, время работы вакуумного захвата, можно просмотреть. настраивается самостоятельно с помощью сенсорной панели управления «человек-машина» (HMI) HD MCGS диагональю 4,3 дюйма. На ЖК-дисплее в режиме реального времени отображаются все рабочие параметры станции, включая графическую визуализацию состояния процесса нагрева. а также установленные и достигнутые температуры на графиках.

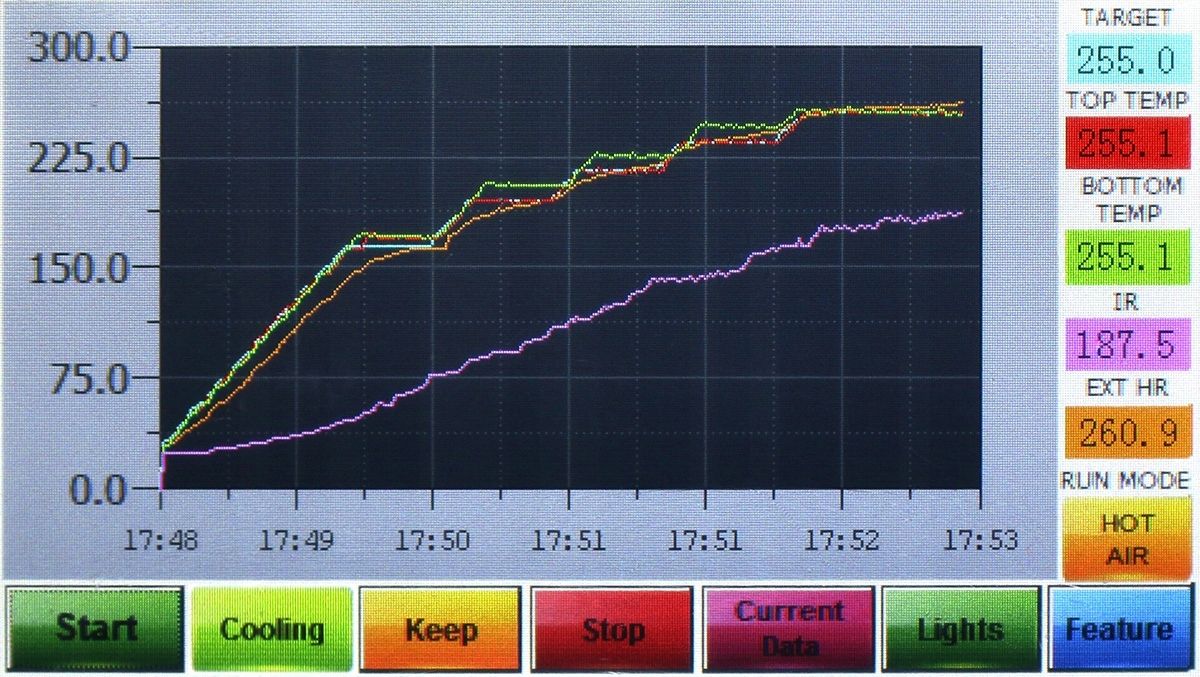

На экране в числовом виде и на графике представлены следующие температуры:

• целевая температура на заданном шаге (целевая)
• температура нагревателя верхнего HR
• температура нижнего нагревателя HR
• температура нижнего ИК-нагревателя
• реальная температура в системе BGA – от переднего датчика .

Программное обеспечение станции оснащено кнопкой ведения профиля ДЕРЖАТЬ. После ее нажатия станция поддерживает все достигнутые на данный момент температуры до тех пор, пока кнопка KEEP не будет нажата повторно.

Для обеспечения наилучшего эффекта пайки в станции используются 3 независимые зоны/поверхности нагрева - верхняя, нижняя и нагреватель печатной платы), температуру которых можно отслеживать и контролировать отдельно.

Первый (верхний) и второй (нижний) — это обдув горячим воздухом. Третий (нижний) — кварцевый нагревательный элемент (темный инфракрасный). Первой и второй поверхностями нагрева можно управлять с помощью нескольких групп и разделов температурных параметров. Верхний нагревательный элемент, независимо от того, термовоздушный он, ИК или кварцевый, можно регулировать в любой плоскости. Третья поверхность (нагреватель) нагревает плату по большой поверхности, уменьшая напряжение и снижая температуру, необходимую для правильной пайки элемента.

Для определения точных температур на станции использовались прецизионные термопары типа К с точностью +/- 3С, работающие в замкнутом контуре.

После каждого процесса распайки/пайки генерируется сигнал тревоги. завершено.

Если возникнет слишком высокая неконтролируемая температура или возможен перегрев компонентов, встроенная система защиты от перегрева остановит весь процесс и отключит электрическую цепь.

Слева На боковой стороне станции расположен очень эффективный поперечный вентилятор, автоматически охлаждающий печатные платы после распайки и пайки. Это предотвращает процессы деформации печатной платы и защищает эффект реболлинга BGA.

Основной держатель печатной платы оснащен V-образными пазами, что обеспечивает быструю и стабильную сборку платы и большой диапазон регулировки. p>

Магнитные сопла расположены в верхней и нижней частях станции для направления горячего воздуха и защиты соседних компонентов. Насадки очень легко установить одной рукой. Их можно устанавливать и поворачивать под любым углом.

Кроме того, нижняя насадка имеет специальные отверстия, выводящие излишки горячего воздуха.

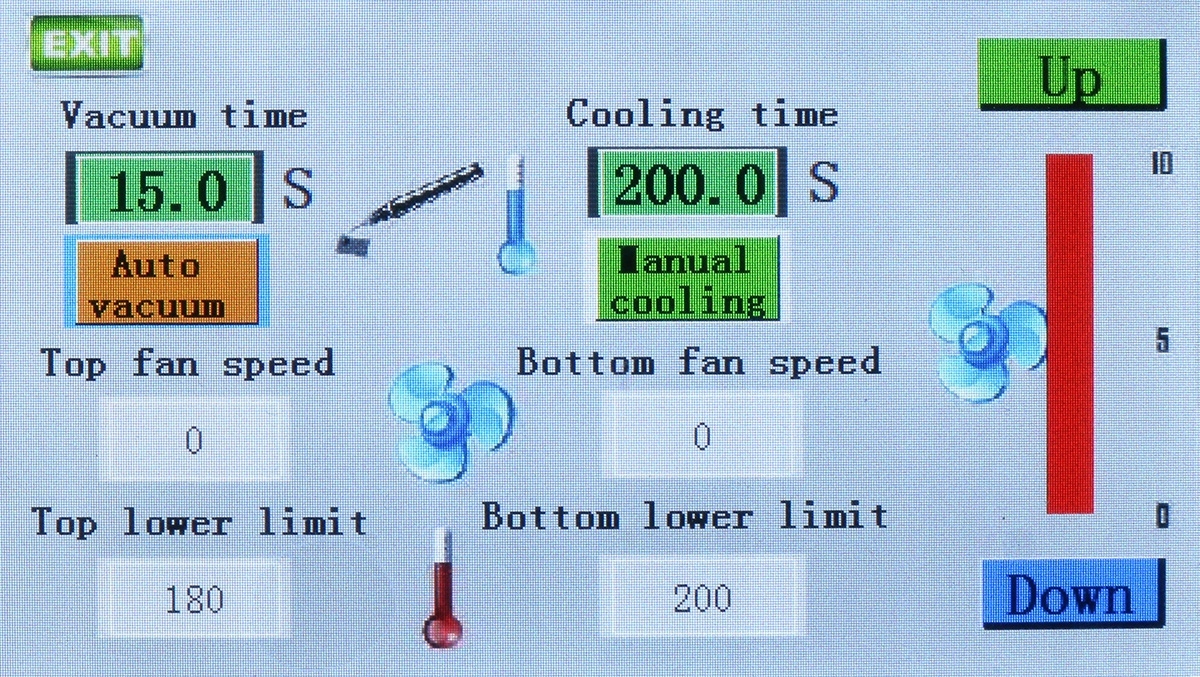

Станция также оснащена электронным вакуумным захватом< /b > также управляется с сенсорного ЖК-экрана.

Эта версия станции дополнительно оснащена 2-миллионной CMOS-камерой, работающей с макс. Разрешение Full HD 1920x1080 и объектив для видеонаблюдения 5–50 мм F1,6 1/3 дюйма IR Mega M.

В комплект также входит 17-дюймовый ЖК-монитор со светодиодной подсветкой

Технические данные:

• Общая мощность:5450 Вт
• Мощность верхнего нагревательного элемента:
• -горячий воздух: 1000 Вт (стандартное оборудование)
• -темное инфракрасное ИК: 450 Вт 8x8 см (дополнительное оборудование — включено)
• -кварцевый нагреватель: 300Вт (дополнительное оборудование - в комплекте)
• Мощность нижнего термовоздушного нагревательного элемента: 1000Вт
• Мощность нижнего нагревателя: 2700 Вт
• Напряжение питания: переменный ток 220 В/230 В 50/60 Гц (силовой кабель 3x2,5 мм2)
• Датчик температуры: Датчик типа К (термопара) с точностью +/- 3С.
• Позиционирование (держатель печатной платы): V-образный паз.
• Мин. Размер печатной платы: 40x40 мм.
• Макс. Размер печатной платы: 375x335 мм.
• Размер нижнего ИК-нагревателя: 355x240 мм.
• Размеры станции: 520x500x560 мм.
• Управление: разноцветное. 4,3-дюймовый сенсорный экран HMI HD + контроллер ПЛК.
• Защита от перегрузки по току: предохранитель с характеристикой C32.
• Вес нетто: 28 кг
• Письменная гарантия: 24 месяца (также на нагревательные элементы)

Технические данные камеры CCD:

• Датчик: CMOS
• Количество пикселей: 2 миллиона
• Экранное меню : да
• Выход: D-Sub.
• Разрешение: 800x600, 60 Гц, 45 кадров в секунду, 1024x768, 60 Гц, 15 кадров в секунду, 1024x768, 60 Гц, 30 кадров в секунду, 1280z1024, 60 Гц, 15 кадров в секунду, 1280x1024, 60 Гц, 20 кадров в секунду, 13 66x768 60 Гц 20 кадров в секунду, 1440x900 60 Гц 20 кадров в секунду , 1600 x 1200, 60 Гц, 15 кадров в секунду, 1920 x 1080, 60 Гц, 15 кадров в секунду.

Технические данные объективаCCTV 5–50 мм F1,6 1/3" IR Mega M:

• Высококачественный стеклянный объектив, предназначенный для мегапиксельных камер с сенсором 1/3"
• Регулировка фокуса в диапазоне 5-50 мм
• Регулировка фокуса
• Регулируемая диафрагма (F=1,6) – светосильный объектив.
• Угол обзора (по горизонтали) 62–12°.
• Регулировка увеличения.
• ИК-коррекция – лучшая работа во время съемки. днем и в условиях плохого освещения или инфракрасного излучения.
• Размеры 30x64 мм.
• Крепление CS.

Технические данные светодиодного ЖК-монитора:

• Размер экрана: 17 дюймов, светодиодный.
• Вход: D-Sub.
• Собственное разрешение: 1280x1024.
• OSD. меню: да
• li>

В комплект входят:

Бесплатное обучение работе со станцией и замене/ремонту BGA-чипов при личном получении.
