BGA SMD ПАЯЛЬНА СТАНЦІЯ ДЛЯ РЕМОНТУ WISDOMSHOW WDS620 5300W IR 2x ГАРЯЧЕ ПОВІТРЯ
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 999
Покупая «BGA SMD ПАЯЛЬНА СТАНЦІЯ ДЛЯ РЕМОНТУ WISDOMSHOW WDS620 5300W IR 2x ГАРЯЧЕ ПОВІТРЯ» данный товар из каталога «Паяльники» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
XSB00001
ПАЯЛЬНАЯ СТАНЦИЯ WISDOMSHOW WDS-620v2 5300 Вт
С ТРЕМЯ ЗОНАМИ НАГРЕВА 2xHR+ИК, 7-ДЮЙМОВЫЙ СЕНСОРНЫЙ ЖК-ЭКРАН
И СИСТЕМА SPLIT VISION HD 1080p ДЛЯ ТОЧНОГО ПОЗИЦИОНИРОВАНИЯ СИСТЕМ
Интегрированная система ремонта и замены WISDOMSHOW WDS-620 (версия 2) — профессиональное и современное решение для разборки и сборки
Аппарат предназначен для ремонта материнских плат персональных и промышленных компьютеров, видеокарт, ноутбуков, приставок, мобильных телефонов, автомобильных модулей и контроллеров, изготовленных с применением технологии этилированной и бессвинцовой пайки.
Особенно рекомендуется для работы с большими печатными платами.
Высокая мощность и эффективная система охлаждения обеспечивают эффективную работу и сокращают время воздействия высокой температуры на пластину до минимума.
Точная оптическая система Full HD и насадки для сбора стружки позволяют заменить системы размером 1,5–80 мм и весом до 120 г.
Отличительными особенностями модели WDS-620 версии 2 являются:
<ул>Паяльная станция WDS-620 имеет сенсорный ЖК-дисплей диагональю 7 дюймов, большая площадь нижнего кварцевого нагревателя 375х285мм, для ламинатов меньшего размера есть возможность отключения отдельных секций нижнего нагревателя. , 20 000 профилей возможное программирование, вертикальная регулировка нижнего воздухонагревателя (под платой).
Станция позволяет контролировать и отслеживать все параметры в постоянном режиме на сенсорном ЖК-экране.
На ЖК-дисплее в режиме реального времени отображаются все рабочие параметры станции, включая графическую визуализацию состояния процесса нагрева, а также заданную и достигнутую температуру на графике для каждой из 3-х зон нагрева.
Следующие температуры представлены на экране в числовом виде и на графике:
<ул>Кроме того, что редкость, станция обеспечивает отдельно для каждой из 3-х зон общее время нагрева в 3-х заданных оператором температурных диапазонах с целью построения профилей пайки в соответствии со стандартами IPC >.
После завершения процесса пайки дисплей позволяет проанализировать весь ход процесса нагрева в каждой из 3-х зон нагрева.
Программное обеспечение станции оснащено кнопкой ведения профиля KEEP. После ее нажатия станция поддерживает все достигнутые на данный момент температуры до тех пор, пока кнопка «KEEP» не будет нажата снова. Эта функция полезна в случае пайки, которая плавится довольно медленно при температурах, считающихся подходящими для данного сплава.
Для обеспечения наилучшего эффекта пайки в станции используются 3 независимые зоны/поверхности нагрева (верхний, нижний и нагреватель печатной платы), температуру которых можно отслеживать и контролировать отдельно.
р>Кроме того, нагревательные секции нижнего нагревателя можно отключать блоками с помощью двух переключателей, например, при нагреве/запекании печатной платы меньшего размера.
Первая (верхняя) и вторая (нижняя) зоны - это обдув горячим воздухом HR. Третий (нижний) — кварцевый ИК-нагревательный элемент. Эта зона нагревает плату по всей ее поверхности, уменьшая напряжение и снижая температуру, необходимую для правильной пайки элемента.
Процесс пайки программируется на уровне сенсорного экрана, создавая соответствующий профиль пайки для данной системы и печатной платы.
Каждой из 3 зон нагрева можно управлять отдельно с помощью 8 групп/ступеней параметров.
Каждая группа/шаг состоит из 3 параметров:
<ул>Благодаря точному контролю повышения и значения температуры на каждом этапе процесса соблюдаются самые высокие стандарты и нормы IPC, точно определяющие отдельные этапы пайки BGA-систем, т.е. ПРЕДВАРИТЕЛЬНАЯ ЗАПЕЧКА, ПРЕДВАРИТЕЛЬНЫЙ НАГРЕВ, ЗАМАЧИВАНИЕ, ОПЛАВЛЕНИЕ , ОХЛАЖДЕНИЕ.
Для определения точных температур в каждой секции использовались прецизионные термопары типа К с точностью +/- 3С, работающие в замкнутом контуре.
В конце каждого процесса распайки/пайки генерируется сигнал тревоги. В случае повышения неконтролируемой температуры или повреждения одного из вентиляторов система программируемой защиты может подать сигнал тревоги и отключить зоны нагрева.
С левой стороны станции расположен очень эффективный поперечный вентилятор, который автоматически охлаждает печатные платы после распайки и пайки. Это предотвращает деформацию печатной платы и предотвращает эффект реболлинга.
Станция оборудована 5 точками опоры плит с каждой стороны. Держатель основной платы оснащен V-образным пазом, что обеспечивает быструю и стабильную установку платы и большой диапазон регулировки.
В случае плат неправильной формы станция оснащена 6 держателями печатных плат, которые, помимо V-образного паза, также имеют штифты, идеально подходящие для размещения в монтажных отверстиях платы. доски.
Чтобы исключить прогиб платы в процессе пайки, держатель дополнительно имеет два ряда кронштейнов и возможность поддержки его непосредственно под паяемой системой.

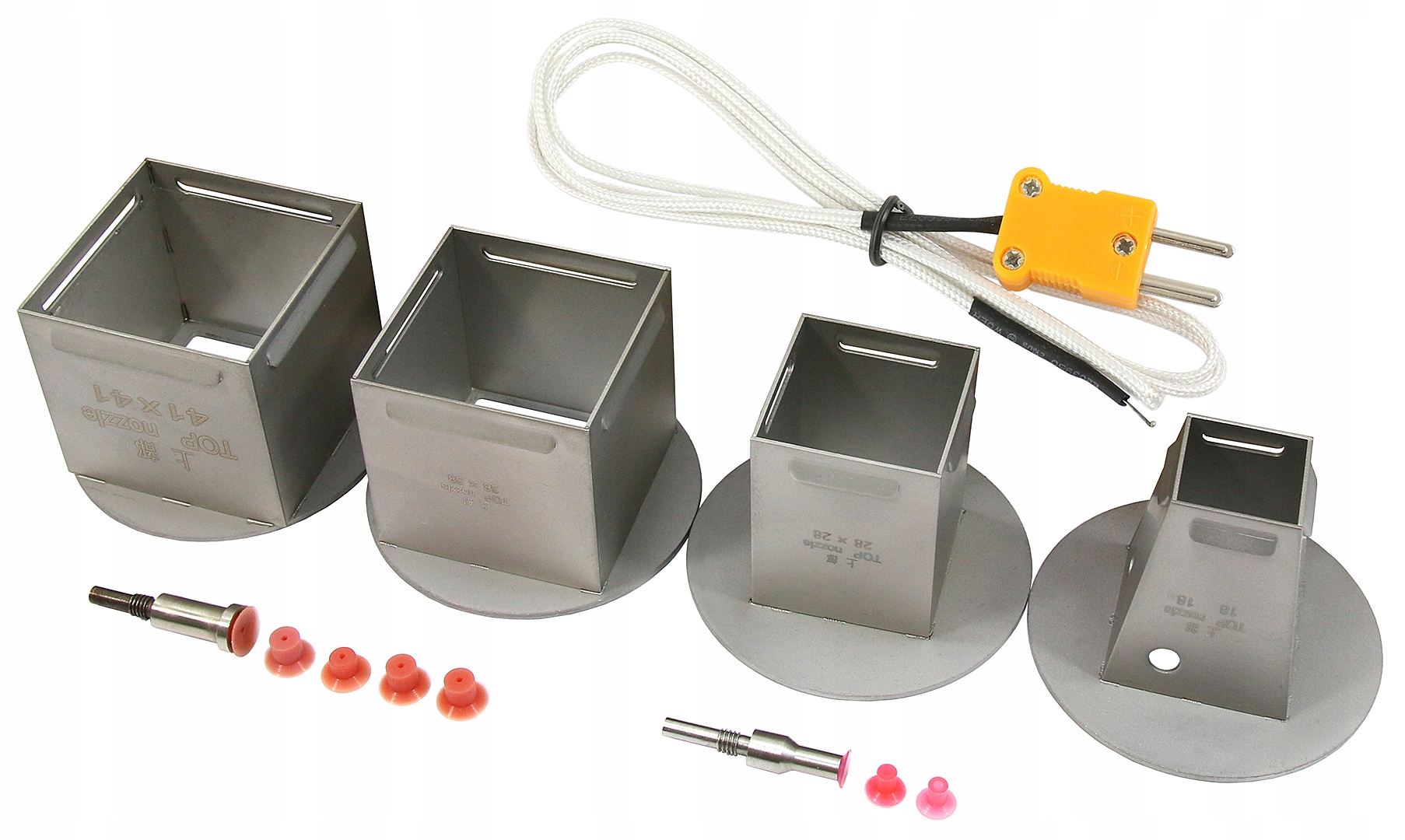

В верхней и нижней частях станции установлены магнитные форсунки для направления горячего воздуха и защиты соседних компонентов. Насадки очень легко установить одной рукой. Их можно устанавливать и поворачивать под любым углом. Все насадки горячего воздуха (верхние и нижние) имеют специальные боковые отверстия, которые отводят излишки горячего воздуха.
Станция оснащена системой Split Vision HD, позволяющей точно позиционировать системы относительно площадок печатной платы с помощью:
<ул>Кроме того, станция обеспечивает автоматический подъем и опускание систем.
Станция также оснащена:
- лазерным указателем, предназначенным для центрирования систем относительно верхней и нижней зон горячего воздуха, и кварцевым нагревателем,
- Светодиодное освещение,
- аварийный выключатель,
- разъем для внешнего датчика температуры типа К,
- возможность регулировки светодиодной подсветки системы Split Vision независимо для систем и печатных плат,
- li>
- внешний USB-порт для обновления программного обеспечения.
Станция сертифицирована и имеет маркировку CE.
В комплект также входит 15-дюймовый ЖК-монитор.
Технические данные:
- Общая мощность: 5300 Вт
- Мощность верхнего нагревательного элемента горячего воздуха: 1200Вт
- Мощность нижнего термовоздушного нагревательного элемента: 1200Вт
- Общая мощность нижнего кварцевого нагревателя: 2700Вт ( 4x600Вт+2x150Вт)
- b>
- Напряжение питания: переменный ток 230В/230В 50/60Гц (силовой кабель 3x2,5мм2)
- Датчик температуры : Датчик типа К (термопара) с точностью +/- 3C.
- li>
- Позиционирование (держатель печатной платы): V-образный паз.
- Мин. Размер печатной платы: 10x10 мм.
- Макс. размер печатных плат: 397x380 мм
- Размер нижнего ИК-кварцевого нагревателя: 375x285 мм
- Максимальный вес позиционируемой системы: 120 г
- Поддерживаемый размер BGA: 1,5–80 мм (сбор стружки размером 1,5–5 мм с помощью дополнительной всасывающей насадки)
- Точность позиционирования: 0,01-0,02 мм
- Толщина поддерживаемых ламинатов печатной платы: 0,5-4 мм
- Размеры станции с ЖК-дисплеем: 850 (высота) x 630 (Д) x 680 мм (Ш).
- Управление: 7-дюймовый цветной сенсорный экран HMI HD + контроллер ПЛК.
- Защита от перегрузки по току: предохранитель C32.
- Вес нетто: 60 кг.
- Письменная гарантия: 24 месяца от двери до двери (также на нагревательные элементы)
В комплект входит:
